一、管子

  大外徑系列。

二、管法蘭

1. 歐式法蘭。

2. 壓力等級：德國標準《壓力和溫度說明、概念、公稱壓力等級》（DIN2401）規定的公稱壓力等級如下所示：

   1.6、(2)①、2.5、(3.2)、4、(5)、6、(8)、10、(12.5)、16、(20)、25、(32)、40、(50)、63②、(80)、100、(125)、160、(200)、250、(315)、400、(500)、630、(700)、(800)、1000、(1250)、1600、(2000)、2500、4000、6300。

  注：①. 應優先選用其中不帶括弧的壓力等級；

        ②. 以前也用過64這個數，63與64可以互換。

  在DIN2401 壓力等級系列標準中，規定公稱壓力為200℃時的最大許用工作壓力，單位為bar。

  此壓力等級系列標準在俄羅斯及東歐影響較大，我國JB、HG法蘭標準的公稱壓力等級也與此壓力等級標準相同。

3. 公稱直徑：DN6～4000mm。

4. 法蘭密封面：平面、凸臺面、凹凸面、榫槽面、橡膠環連接面、透鏡面及膜片焊接面7種。

5. 法蘭型式：平焊板式、平焊松套式、翻邊松套式、對焊翻邊松套式、對焊環翻邊松套式、對焊式、螺紋連接式、整體式及法蘭蓋9種。

三、德國常用的標準

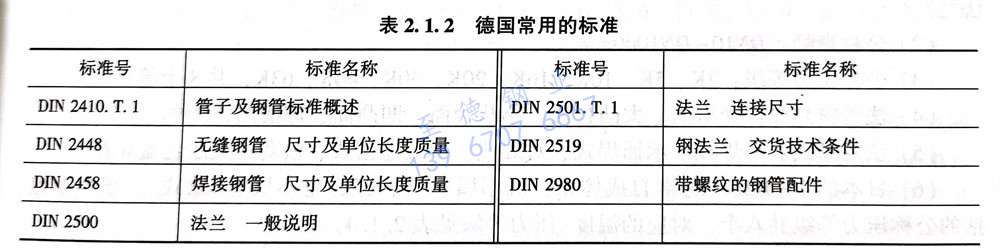

 德國常用的標準見表2.1.2。

  DIN 2410.T.1  管子及鋼管標準概述

  DIN 2501.T.1  法蘭 連接尺寸

  DIN 2448  無縫鋼管 尺寸及單位長度質量

  DIN 2519  鋼法蘭 交貨技術條件

  DIN 2458  焊接鋼管 尺寸及單位長度質量

  DIN 2980  帶螺紋的鋼管配件

  DIN 2500  法蘭 一般說明
