一、管子
小外徑系列,外徑尺寸同我國的JB系列。
二、管法蘭
(1)歐式法蘭。
(2)壓力等級:PN0.1、PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.4、PN10.0、PN16.0、PN20.0, 11個等級。
(3)公稱直徑:DN6~3000mm。
(4)法蘭密封面:全平面、凸臺面、凹凸面、聚四氟乙烯用榫槽面、透鏡面及橢圓形環連接面7種。
(5)法蘭型式:平焊板式、平焊松套式、翻邊松套式、對焊式、螺紋連接式、整體式及法蘭7種。

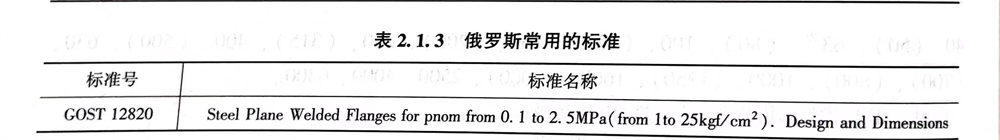

(6)德國管法蘭標準DIN和俄羅斯管法蘭標準ΓOCT在PN≤16.0的等級中可以配對使用,但已不能互換(因?yàn)榻庸艹叽缦盗胁煌?。POCT標準體系目前在國際工程上已很少用。俄羅斯常用的標準見表2.1.3。
