一、管子


  1. 大外徑系列（JIS G3454、JIS G3458、JIS G3459）與ASME大多數相同。


  2. 無縫鋼管公稱直徑：DN6～DN650mm。


  3. 壁厚表示方法：直接用壁厚數值表示，管子表號“Sch”表示壁厚。①. 碳鋼及合金鋼 JIS G3454、JIS G3458:Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160,10個等級；②. 不銹鋼管 JIS G 3459：Sch5S、Sch10S、Sch20S、Sch40S、Sch80S、Sch120S、Sch160S，7個等級；③. 焊接鋼管公稱直徑：DN350～DN2000mm。



二、管法蘭


（1）管法蘭JIS B2201、JIS B2220等自成體系，既不屬于“美式法蘭”，也不屬于“歐式法蘭”。


（2）公稱直徑：DN10～DN1000mm。


（3）公稱壓力等級：2K、5K、10K、16K、20K、30K、40K、63K，共8個等級。


（4）法蘭密封面：光滑面、大凸臺面、小凸臺面、凹凸面、榫槽面，5種。


（5）法蘭型式：平焊式、承插焊式、對焊式、螺紋連接式、松套式及法蘭蓋6種。

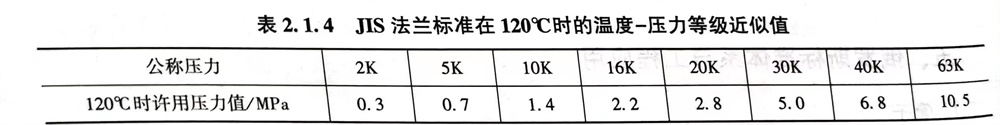

（6）日本的JIS B2201標準自成體系，既不屬于“美式”，也不屬于“歐式”。該標準包括的公稱壓力等級共八個，對應的溫度-壓力等級見表2.1.4。


（7）JIS標準體系與ASME和DIN等都不能配套使用。為了彌補這個缺陷，日本石油學會編制了一套JPI標準，它基本上等效采用了ASME、API標準體系，故它能與ASME互換。





三、日本標準體系JIS中常用的標準

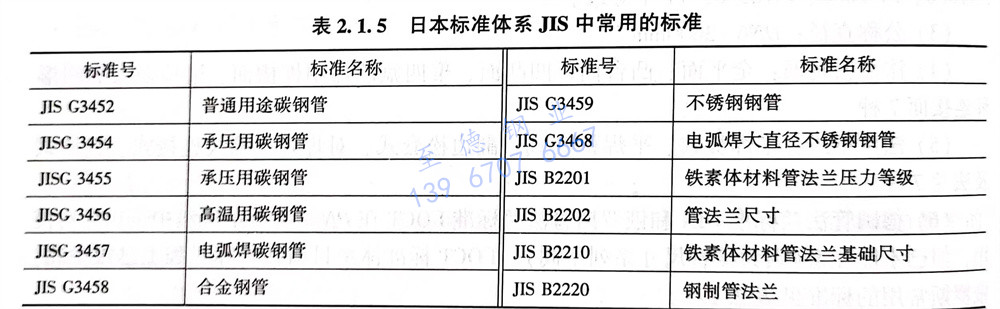

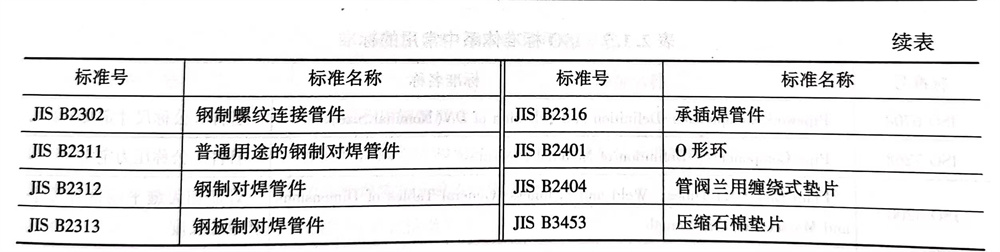

  日本標準體系JIS中常用的標準見表2.1.5。
