一、管子


  基本上屬大外徑系列ISO4200，標準ISO4200系列1基本上采用了ASME的尺寸，僅DN＞1100mm時（已不太常用）使用了“小外徑系列”的尺寸。



二、管法蘭


（1）管法蘭同時包括了“美式法蘭”和“歐式法蘭”兩個系列。ISO7005-1代表了當前世界法蘭標準的應用趨勢。


（2）公稱壓力等級：第一系列：PN1.0、1.6、2.0、5.0、11.0、15.0、26.0、42.0,8個等級；第二系列：PN 0.25、0.6、2.5、4.0，共4個等級。第一系列為基本系列，第二系列為限制系列。


（3）上述兩個系列中的PN2.5、PN6、PN10、PN16、PN25、PN40共6個等級屬“歐洲系列”。而PN20（相當于Class150）、PN50（相當于Class300）、PN110（相當于Class600）、PN150、PN260（相當于Class1500）、PN420共6個等級屬于“美洲系列”，二者在結構尺寸和密封面尺寸上是不能互換的。上述美洲系列和歐洲系列兩個壓力等級標準在世界不同區域均有很大的影響，目前還無法統一成一個標準。國際標準化組織考慮到這現狀制定了相應的標準，此標準實際上是一個折中的標準。它將上述兩個標準的主要壓力等級分別列在兩個系列中。

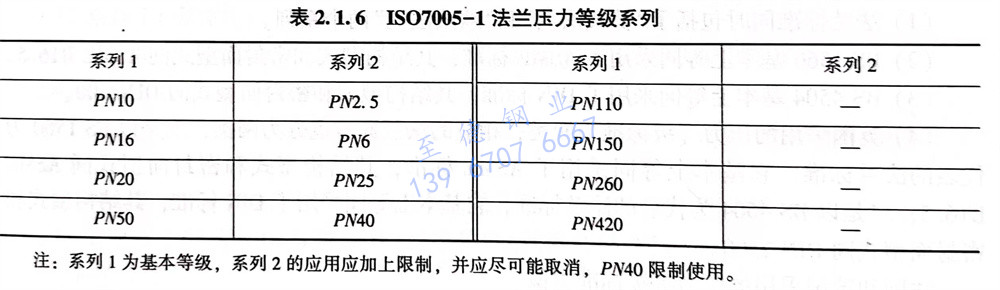

（4）國際標準化組織的法蘭標準ISO7005-1同時包括了“美洲系列”和“歐洲系列”兩個系列，以期與這兩個標準體系都能配伍，它代表了當前世界法蘭標準的應用趨勢。如表2.1.6所示。



  注：系列1為基本等級，系列2的應用應加上限制，并應盡可能取消，PN40限制使用。



三、ISO標準體系中常用的標準

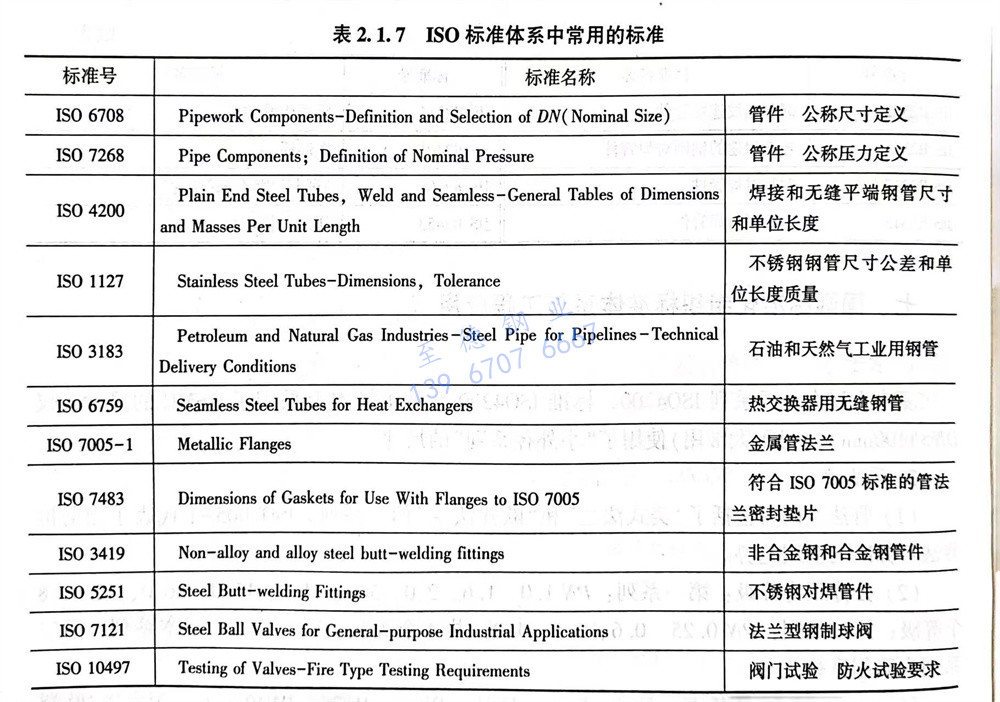

  ISO標準體系中常用的標準見表2.1.7。
