一、管子


(1)尺寸系列標準(SH/T3405),基本屬于“大外徑系列”。


(2)SH/T 3405等效采用了ISO4200標準,當DN≤1100mm時,它能與ASME B36.10/36.19標準配套使用。

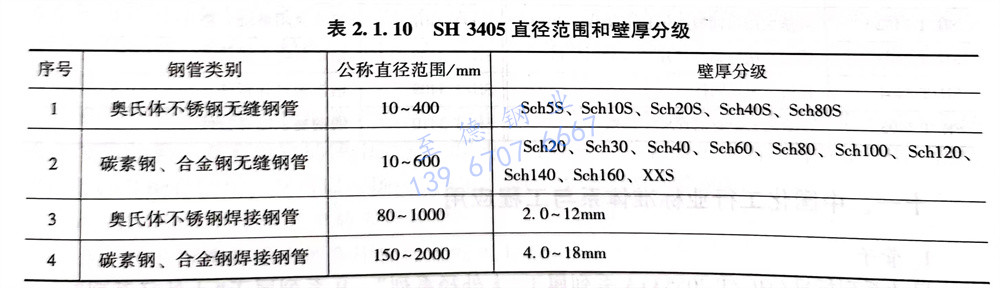

(3)SH/T 3405直徑范圍和壁厚分級見表2.1.10。





二、法蘭


(1)標準SH/T 3406屬于“美式法蘭”。


(2)公稱壓力:PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600)、PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500),8個等級。


(3)公稱直徑:DN15~DN1500mm。


(4)法蘭密封面:當DN≤600時,凸臺面、凹凸面、全平面、榫槽面、環槽面5種;DN≥650時,凸臺面1種。


(5)法蘭型式:當DIDN≤600時,平焊、對焊、承插焊、螺紋連接、松套5種;DN≥650時對焊1種。


(6)SH/T 3406等效采用了 ASME B16.5和API 605標準。



三、工程應用


  SH/T 3406在結構尺寸和密封面型式上與ASME B16.5、API 605有著很好的互換性,它能與ASME、API、MSS等標準的管道元件配套使用。但因?yàn)镾H3406采用了我國材料標準而不是美國材料標準(ASTM),故二者的溫度-壓力表有少許偏差,故在考慮二者互換時,應注意并核對它們的溫度-壓力對應允許值。石化行業標準體系的法蘭標準(SH 3406)等效采用了ASME B16.5和API 605標準,屬于“美式法蘭”。SH 3406在結構尺寸和密封面型式上與ASME B16.5、API605有著很好的互換性,因此它能與ASME、API、MSS等標準的管道元件配套使用。但因?yàn)镾H/T 3406采用了我國材料標準而不是美國材料標準(ASTM),故二者的溫度-壓力表有少許偏差,故在考慮二者互換時,應注意并核對它們的溫度-壓力對應允許值。SH3406標準的公稱壓力等級共包括PN1.0、PN2.0(Class 150)、PN5.0(Class300)、PN6.8(Class 400)、PN10.0(Class 600), PN15.0(Class 900)、PN25.0(Class 1500)、PN42.0(Class 2500)八個等級。



四、石化行業標準體系中的常用標準


  石化行業標準體系中的常用標準見表2.1.11。




  石化行業標準體系屬于一個比較完整的標準體系,它等效采用了ASME標準,代表著先進和發展方向。又由于它的法蘭(SH/T3406)能與API標準閥門匹配使用。通過近幾年的應用證明,這套標準體系是一個科學的、先進的,同時又是可操作性好的標準體系。
