①. 閥門的設計類型和溫壓等級應按照PID和各工程規定中的配管材料等級來選用。
②. 工藝管道及儀表流程圖(PID)上與設備管口畫在一起的閥門,應當直接與設備管口相連接。通常情況下切斷設備用的閥門,在條件允許時應與設備設備管口直接相接,或盡量靠近設備。與裝有劇毒介質的設備相連接的管道上的閥門,應與設備管口直接相接,該閥門不得使用鏈輪操作。與設備管口直接相接的閥門,設計時應特別注意閥門側的法蘭必須與設備管口上的法蘭配對。當閥門上是凹面法蘭時,要提請?jiān)O(shè)備專業在相應的管口配置凸面法蘭。
③. 極度危害介質、強腐蝕性介質的管道和設備上的閥門不應布置在人的頭部高度范圍。
④. 閥桿水平安裝的明桿式閥門開啟時,閥桿不得妨礙通行。

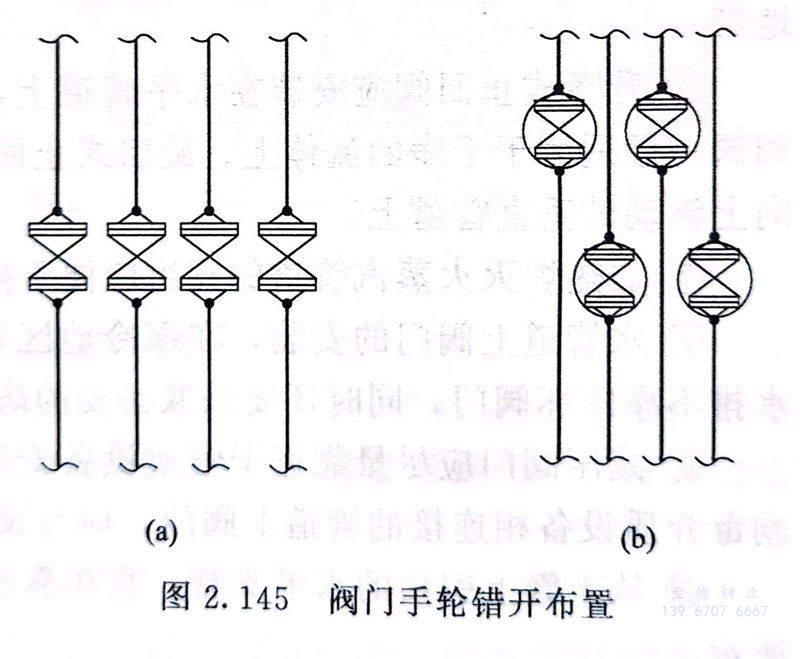

⑤. 平行布置管道上的閥門,其中心線應盡量取齊,手輪間的凈距不應小于100mm。為了減小管道間距,可把閥門錯開布置,見圖2.145。
⑥. 對于帶排氣孔的閥門,排氣孔宜朝向管道系統的高壓側布置。
⑦. 閥門安裝時,應盡量不要使閥門承受外加載荷,以免應力過大損壞閥門。除非經過應力分析,否則低壓閥門不可用于厚壁鋼管的管道上。較大的閥門應在閥門的一側或兩側設置支架,設置的原則為拆下閥門時不影響管道的支撐,一般支架距法蘭300mm左右。

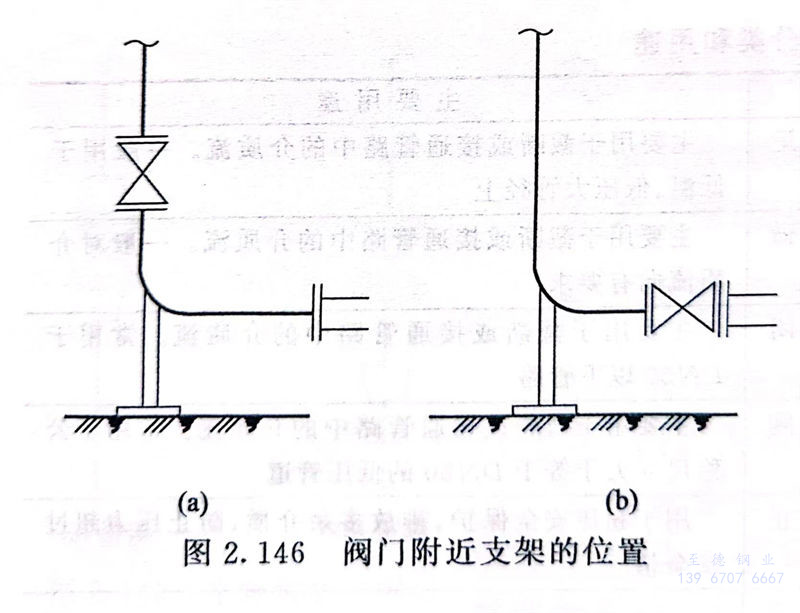

如圖2.146(a)所示,該支架不應設在檢修時需要拆卸的短管上,并考慮取下閥門時不應影響對管道的支承,修改為圖2.146(b)所示布置。
⑧. 管道上安裝螺紋連接的閥門時,設計時在閥門鄰近必須安裝活接頭,以便拆裝。
⑨. 對夾式閥門或蝶閥不得與其他閥門和管道附件直接連接,中間應設一短管。

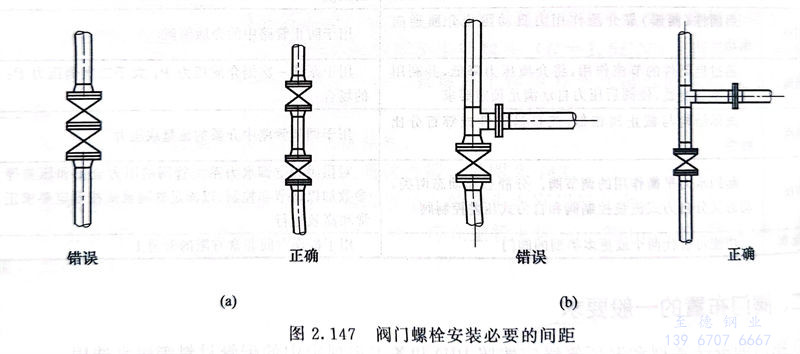

⑩. 如圖2.147所示,對于公稱尺寸小于等于DN50的閥門,由于直接連接,法蘭螺栓無法插入,宜加一小段直管。
