①. 閥門宜布置在管道位移量小的位置。
②. 除工藝有特殊要求外,塔、反應器或立式容器等設備底部管道上的閥門,不得布置在裙座內。
③. 液化烴設備抽出管道應在靠近設備根部設置切斷閥。容積超過50m3的液化烴設備與其抽出泵的間距小于15m時,該切斷閥應為帶手動功能的遙控閥,遙控閥就地操作按鈕距抽出泵的間距不應小于15m。
④. 在進出裝置界區處的管廊上的切斷閥應集中布置并設置操作平臺。
⑤. 裝置界區的消防水和消防蒸汽的閥門應布置在發生事故時,操作人員易接近的安全地帶。
⑥. 升降式止回閥應安裝在水平管道上,立式升降式止回閥可裝在垂直管道上。升降式止回閥一般適用于干凈的流體上。旋啟式止回閥應優先安裝在水平管道上,也可安裝在介質自下向上流動的垂直管道上。
⑦. 加熱爐滅火蒸汽管道的閥組應便于操作,距爐體不得小于15m。
⑧. 水管道上閥門的安裝,在寒冷地區要考慮防凍問題,要避免閥前出現積液造成停工時水排不凈凍壞閥門,同時還要采取必要的防凍措施,如加防凍排液閥及防凍循環閥等。
⑨. 減壓閥門應盡量靠近干管或設備安裝。與設備管口相連接的閥門宜直接連接,與裝有劇毒介質設備相連接的管道上閥門,應與設備管口直接相接,該閥門不得使用鏈輪操縱。

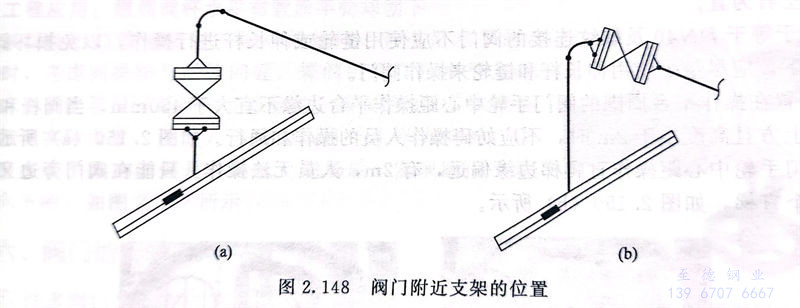

⑩. 從干管上引出的水平支管,宜在靠近根部的水平管段設切斷閥,防止積液,如圖2.148所示。
?. 甲、乙、丙類設備區附近,宜設置半固定式消防蒸汽接頭。在操作溫度高于或等于自燃點的氣體或液體設備附近,宜設固定式蒸汽篩孔管,其閥門距設備不宜小于7.5m。加熱爐的蒸汽分配管距加熱爐爐體的距離不宜小于7.5m。用于固定式滅火蒸汽篩孔管和半固定式接頭的滅火蒸汽管道上的閥門,應設在既安全又便于操作的地方。
?. 在蒸汽管道和壓縮空氣管道上,當系統壓力比較高,而用戶要求較低壓力時,可采用減壓閥減壓的辦法來滿足用戶的要求。減壓閥應布置在易檢修、振動小、周圍較空的地方,不應布置在靠近移動設備和易受沖擊的地方。減壓閥可布置在距地面(樓面)1~2m以下的地方,靠墻設置,但占地較大。
?. 可燃液體輸入管道上的緊急切斷閥距鐵路裝卸棧臺邊緣不應小于10m。汽車裝卸站內無緩沖罐時,裝卸管道上的緊急切斷閥距裝卸鶴位的距離不應小于10m。
?. 隔斷設備用的閥門宜與設備管口直接相接或靠近設備。與極度危害介質和高度危害介質的設備相連接時,管道上的閥門應與設備管口直接相接,且該閥門不得使用鏈輪操作。
?. 地下管道上的閥門應布置在閥門井或管溝內。若工藝有要求時,可設置閥門延伸桿。
?. 滅火蒸汽管道上的閥門布置宜符合下列要求:蒸汽篩孔管上的閥門距操作溫度等于或高于自燃點的氣體或液體的被保護設備不宜小于7.5m;滅火蒸汽管道上的閥門應布置在安全和便于操作的地方。
