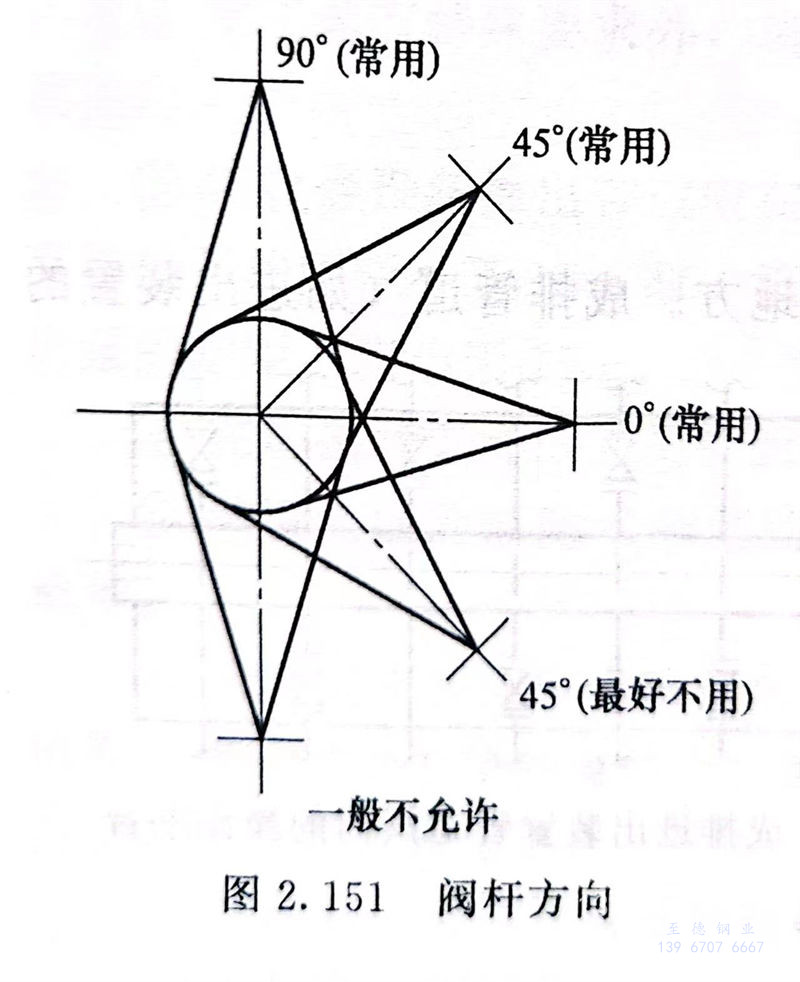

①. 除非工藝有特殊要求，水平管道上的閥門，閥桿方向可按下列順序確定：垂直向上，水平，向上傾斜45°，向下傾斜45°（最好不用），如圖2.151所示。一般不允許垂直向下。

 ②. 低溫介質管道上的閥門宜安裝在水平管道上，閥桿方向宜垂直向上。

 ③. 某些工藝管線或安全閥前管線上的閘閥，為了防止閥芯脫落，可水平布置閥桿。

工程應用：閥桿方向垂直朝下引起的事故

   筆者在某正在運行的工廠參觀時，發現有一工藝危險介質物料水平管線的閥門閥桿垂直向下布置，閥桿垂直向下后，閥門手輪高度在1.7m左右，維護人員正好能夠操作到。工藝對這條管線的閥門閥桿布置沒有特殊要求，與廠內人員一起檢查設計圖紙，發現這是一起配管設計的錯誤，可能配管設計人員僅考慮到能夠操作接觸到手輪，才把閥桿垂直向下布置。

   閥桿垂直朝下可能會產生以下問題：閥桿垂直朝下，在使用過程中，雜質等臟物的沉積，會使閥門的開關性變差；閥桿垂直朝下，操作人員容易碰到頭；由于壓力重力的原因會增加填料泄漏的概率；如果開關的時候盤根突然泄漏，可能造成危險管內介質噴到眼睛、鼻子、嘴上，引起安全事故；如果管內是液態介質，盤根滴漏時，更換填料極不方便，也不好維修；使介質長期留存在閥蓋空間，容易腐蝕閥桿。

工程應用：蝶閥閥桿水平布置而手輪卻朝下

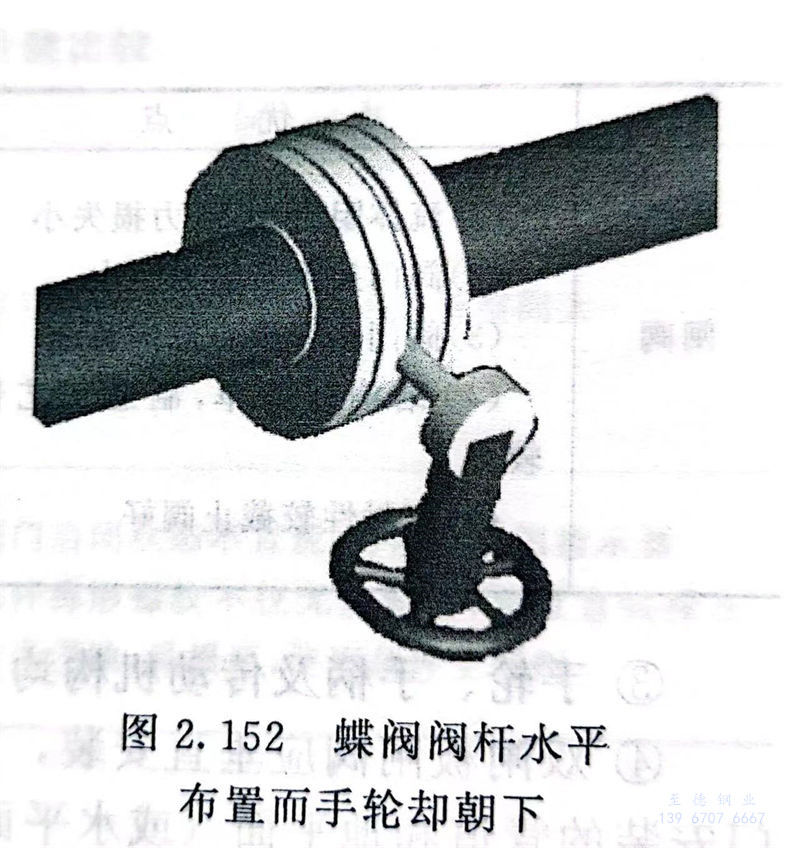

   某設備出口管道需裝三偏心的蝶閥，管道是水平的，設計時，考慮到操作與碰撞問題，蝶閥的閥桿按水平方向設計，由于配管設計是用的三維軟件，蝶閥的3D實體模型沒有按照實際設置，設計人員認為閥桿是水平方向的，手輪也應在水平方向。但是，到施工現場后，發現閥門手輪卻是向下的，如圖2.152所示。
