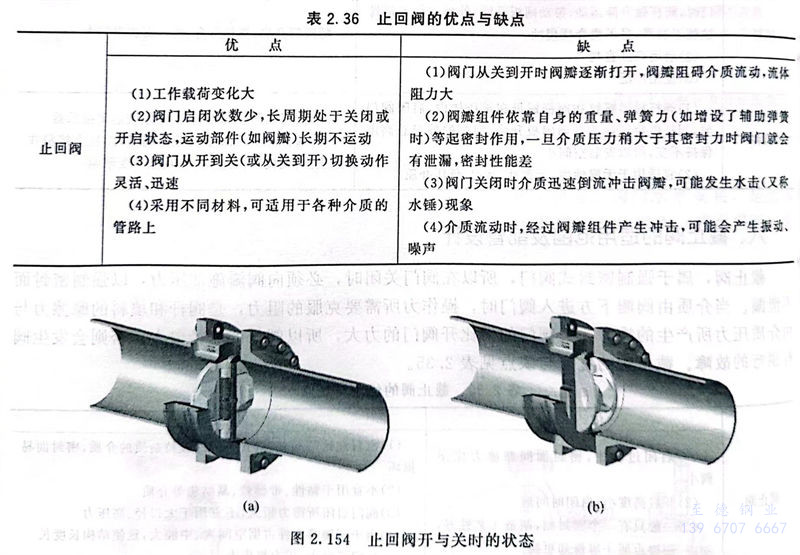

①. 止回閥主要作用是防止介質倒流、防止泵及其驅動裝置反轉，以及容器內介質的泄漏，它只允許介質向一個方向流動，當介質順流時閥瓣會自動開啟，當介質反向流動時能自動關閉。安裝時，應注意介質的流動方向應與止回閥上的箭頭方向一致。對于要求能自動防止介質倒流的場合應選用止回閥（表2.36）。
②. 止回閥關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥選用者的高度注意。圖2.154所示為止回閥開與關時的狀態。
③. 止回閥的適用范圍
a.為防止介質逆流，在設備、裝置和管道上都應安裝止回閥。止回閥一般適用于清凈介質，不宜用于含有固體和黏度較大的介質。
b. 公稱尺寸小于等于DN40時宜用升降式止回閥，僅允許安裝在水平管道上；公稱尺寸為DN50～DN400時，宜采用旋啟式止回閥，不允許裝在介質由上到下的垂直管道上；公稱尺寸大于等于DN450時，宜選用緩沖型（Tillting-Disc）止回閥；公稱尺寸DN100～DN400時，也可以采用對夾式止回閥，其安裝位置不受限制。
c. 一般在直徑小于等于50mm的水平管道上都應選用立式升降止回閥。
d. 旋啟式止回閥不宜制成小口徑閥門、可以做成很高的工作壓力，公稱壓力可以達到42MPa。而且DN也可以做到很大，最大可達到2000mm以上。根據殼體及密封件的材質不同可以適用任何工作介質和任何工作溫度范圍。介質為水、蒸汽、氣體、腐蝕性介質、油品、藥品等介質。溫度范圍在-196～800℃之間。
e. 蝶式止回閥的安裝位置不受限制，可以安裝在水平管道上，也可以安裝在垂直或傾斜的管道上。
f. 隔膜式止回閥適用于易產生水擊的管道上，隔膜可以很好地消除介質逆流時產生的水擊，它一般使用在低壓常溫管道上。特別適用于自來水管道上，一般介質工作溫度在-20～120℃之間，工作壓力小于1.6MPa，隔膜式止回閥公稱尺寸最大可以達到DN2000。
g.球形止回閥可以制成大口徑。球形止回閥的殼體可以用不銹鋼制作，密封件的空心球體可以包聚四氟乙烯工程材料，在一般腐蝕性介質的管道上也可應用，工作溫度在-101～150℃之間，其公稱壓力小于等于4.0MPa，公稱直徑在DN200～DN1200之間。
h. 對于DN50以下的高中壓止回閥，宜選用立式升降止回閥和直通式升降止回閥。
i. 對于DN50以下的低壓止回閥，宜選用蝶式止回閥、立式升降止回閥和隔膜式止回閥。
j. 對于公稱尺寸大于DN50、小于DN600的高中壓止回閥，宜選用旋啟式止回閥。
k. 對于公稱尺寸大于DN200、小于DN1200的中低壓止回閥，宜選用無磨損球形止回閥。
l. 對于公稱尺寸大于DN50、小于DN2000的低壓止回閥，宜選用蝶式止回閥和隔膜式止回閥。
m. 對于要求關閉時水擊沖擊比較小或無水擊的管道，宜選用緩閉式旋啟止回閥和緩閉式蝶式止回閥。
④. 直通式升降止回閥在水平管道和垂直管道上都可安裝。
⑤. 升降式止回閥應裝在水平管道上，立式升降式止回閥可安裝在管內介質自下而上流動的垂直管道上。
⑥. 旋啟式止回閥應優先安裝在水平管道上，也可安裝在管內介質自下而上流動的垂直管道上，如圖2.155所示。
⑦. 對于水泵進口管道，宜選用底閥，底閥一般只安裝在泵進口的垂直管道上，并且介質自下而上流動。
⑧. 為降低泵出口切斷閥的安裝高度，可選用蝶式止回閥，泵出口與所連接管道直徑不一致時，可選用異徑止回閥。

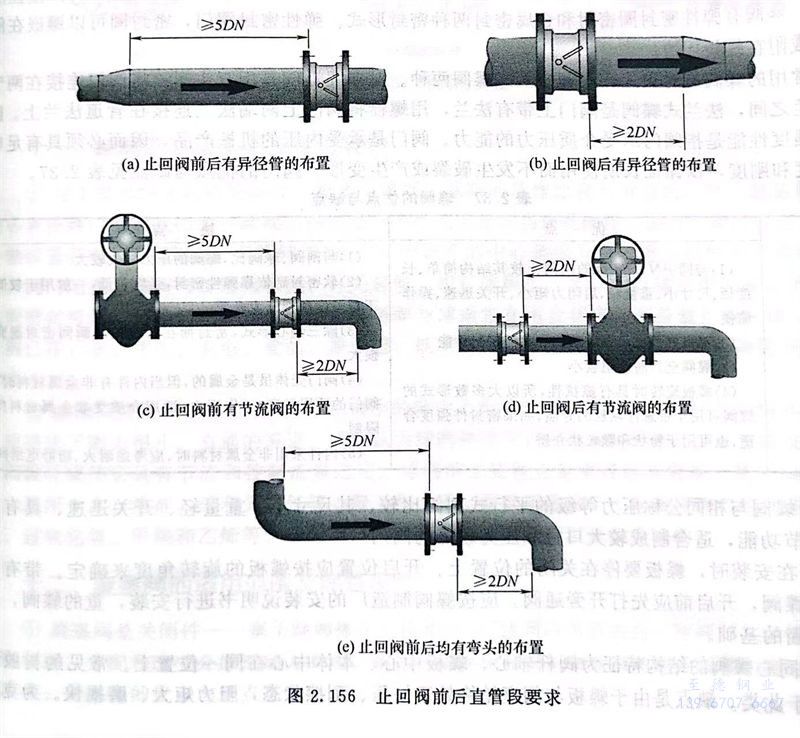

⑨. 當公稱直徑大于等于DN80時，止回閥上游至少5DN及下游至少2DN之內不易布置管道管件（例如彎頭、異徑管、三通等），以防止湍流或阻塞流影響止回閥瓣運動和過度磨損，在PIP PNE00001、MSS-SP-92和API 615標準等標準內有同樣的要求。如圖2.156所示，距離要求在間歇流管道、撬塊內的設計，可以不遵循。
工程應用：某國外改造項目成本較高的設計變更

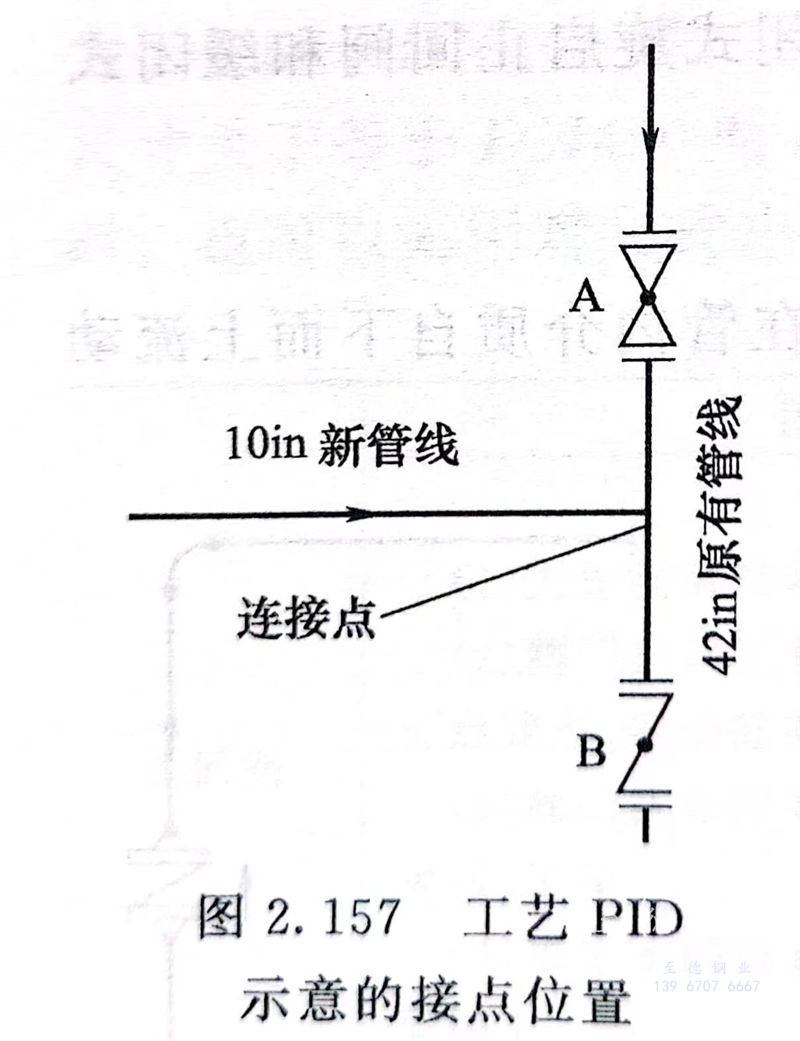

某改造工程，有一條口徑10in（1in=0.0254．0254m）的工藝物料新管線，需要接入到原有正在運行的42in管線，如圖2.157所示，是報價階段確定的接點位置。詳細設計時，發現閥A和流量計B之間的尺寸距離非常短，如果按照原規劃PID的示意，正好在原有管線的一個閘閥A和一個止回閥B之間，而閘閥與止回閥之間距離非常近，只有5DN，根據項目所執行的美標標準 MSS SP-92-2012《MSS閥門用戶指南》要求，這種止回閥的上游5DN和下游2DN之間不能布置任何分支。因此，這個連接點的位置也需要重新尋找和確定。在已有管線上找到的新連接點位置，需要新增10in管線200m，造成成本較高的設計變更。
