1. 疏水閥的概念及分類
疏水閥又叫疏水器,也叫阻氣排水閥,主要用于蒸汽設備或管道上,供排出冷凝水并防止蒸汽泄出。根據疏水閥工作原理的不同,疏水閥可分為以下幾種類型。
①. 機械型。依靠熱靜力式疏水閥內凝結水液位高度的變化而動作,包括:浮球式(浮子為封閉的空心球體)、敞口向上浮子式(浮子為開口向上的筒型)、敞口向下浮子式(浮子為開口向下的筒型)。
②. 熱靜力型。依靠液體溫度的變化而動作,包括:雙金屬片(敏感元件為雙金屬片)、蒸汽壓力式(敏感元件為波紋管或墨盒,內部充入揮發性液體)。
③. 熱動力型。依靠液體的熱動力學性質的變化而動作。包括:圓盤式(由于在相同的壓力下,液體與氣體的流速不同,所產生的不同的動、靜壓力驅使圓盤閥片動作)、脈沖式。
2. 疏水閥結構形式與工作原理
熱靜力式疏水閥在蒸汽加熱系統中起到阻汽排水作用,選擇合適的疏水閥,可使蒸汽加熱設備達到最高工作效率。要想達到最理想的效果,就要對各種類型疏水閥的工作性能、特點進行全面了解。
疏水閥的品種很多,各有不同的性能。選用疏水閥時,首先應選其特性能滿足蒸汽加熱設備在最佳狀態下運行,然后才考慮其他客觀條件。疏水閥要能“識別”蒸汽和凝結水,才能起到阻汽排水作用?!白R(shí)別”蒸汽和凝結水基于三個原理:密度差、溫度差和相變。根據這三個原理制造出了機械型、熱靜力型、熱動力型這三種類型的疏水閥。
3. 疏水閥的布置
①. 疏水閥的安裝位置不應高于疏水點,并應便于操作和維修。
②. 對于恒溫型疏水閥為得到動作需要的溫度差,應有一定的過冷度,應在疏水閥前留有1m長的不保溫段。
③. 當疏水閥本體沒有過濾器時,應在疏水閥入口前安裝過濾器。
④. 布置疏水閥的出口管道時,應盡量減少背壓,管徑要大,管道布置盡量短,少拐彎,盡量減少向上提升的立管。
⑤. 疏水閥的安裝要求
a. 熱動力式疏水閥應安裝在水平管道上。
b. 浮球式疏水閥必須水平安裝,布置在室外時,應采取必要的防凍措施。
c. 雙金屬片式疏水閥可水平安裝或直立安裝。
d. 脈沖式疏水閥應安裝在水平管道上,閥蓋朝上。
e. 倒吊桶式(敞口向下浮子式)疏水閥應水平安裝,不可傾斜,在啟動前可充水或打開疏水閥入口閥,待凝結水充滿后再開疏水閥出口閥。冬季停止操作時,要及時排出存水以免凍裂疏水閥。
⑥. 各凝結水排出點應單獨安裝疏水閥,不應共用一個疏水閥。疏水閥的安裝位置應低于凝結水排出點;疏水閥前要設置切斷閥。疏水閥的出口管盡量減少背壓,管道布置應盡量短,少拐彎,盡量減少向上提升的立管。
⑦. 疏水閥后凝結水管高于疏水閥,疏水閥出口管有向上的提升立管時,疏水閥后應設止回閥。幾個設備的凝結水管連接在一起時,需在每個疏水閥后安裝止回閥。熱動力式疏水閥后可不設止回閥。從不同壓力的蒸汽疏水閥排出的凝結水應分別接至各自的凝結水總管,凝結水支管應在凝結水總管上部順介質流向呈45°斜接。
⑧. 凝結水回收系統的冷凝水主管高于疏水閥時,除熱動力式疏水閥外,應在疏水閥后設止回閥。
⑨. 多個疏水閥同時使用時必須并聯安裝。

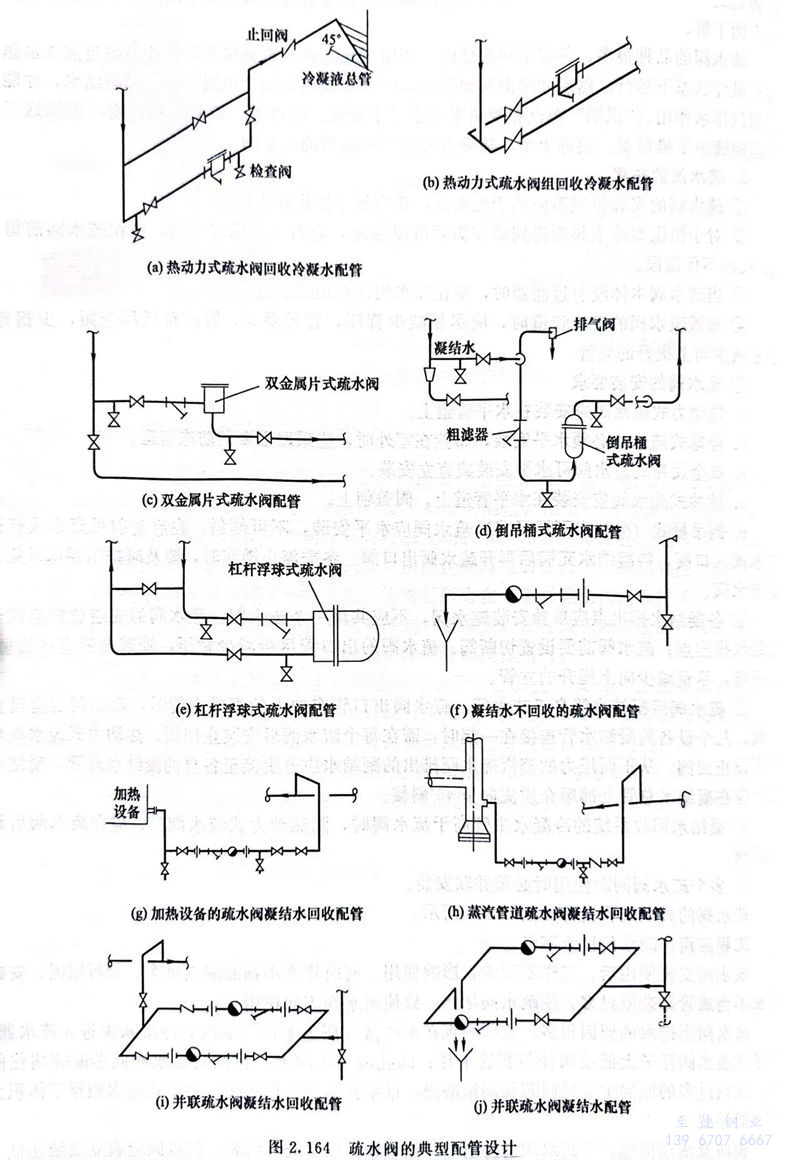

疏水閥的典型配管設計如圖2.164所示。
工程應用:疏水閥排水不暢
疏水閥安裝使用后,工作不正常,影響使用。有時排水不暢而漏汽過多。分析原因,安裝方法不當或管路雜質過多,使疏水閥堵塞,致使疏水閥不起作用。
疏水閥不排水的原因很多,主要表現在系統蒸汽壓力太低,蒸汽和冷凝水未進入疏水器;浮子式疏水閥浮子太低或閥桿與套管卡??;閥孔或通道堵塞;恒溫式疏水閥閥芯斷裂堵住閥孔。漏汽過多的原因主要是閥芯和閥座磨損;排水孔不能自行關閉;浮子式疏水閥浮子體積太小不能浮起。
預防及治理措施:
①. 疏水閥安裝前應仔細檢查,然后進行組裝。疏水閥應直立安裝在低于管線的部位,閥蓋處于垂直位置,進、出口處于同一水平,不可傾斜,以便于阻汽排水動作。安裝時應注意介質的流向與閥體一致。
②. 疏水閥不排水可從下述幾處檢查處理:調整系統蒸汽壓力;檢查蒸汽管道閥門是否關閉或堵塞;適當加重或更換浮子;如果是閥桿與套管卡住要檢修或更換;清除阻塞雜物,并在閥前裝置過濾器;更換閥芯。
③. 疏水器漏氣太多時,要處理以下幾處:如果是閥芯與閥座磨損漏汽,要用重鋼砂使閥芯與閥座相互研磨,使密封面達到密封;如果排水孔不能自行關閉,可檢查是否有污物堵塞;如果浮子體積過小浮不起來,可適當增大浮子體積。
