1. 自力式調節閥的分類

 自力式調節閥依靠流經閥內介質自身的壓力、溫度作為能源驅動閥門自動工作，不需要外接電源和二次儀表。自力式調節閥分為直接作用式和間接作用式兩種。

  ①. 直接作用式調節閥。直接作用式調節閥又稱為彈簧負載式調節閥，其內有彈性元件，如彈簧、波紋管、波紋管式的溫包等，利用彈性力與反饋信號平衡的原理來調節壓力、溫度或流量。

  ②. 間接作用式調節閥。間接作用式調節閥，增加了一個指揮器（先導閥），它起到對反饋信號的放大作用，然后通過執行機構，驅動主閥閥瓣運動達到改變調節閥開度的目的。根據反饋信號的不同又可分為以下幾種。

    a. 如果是壓力調節閥，稱為自力式壓力調節閥，反饋信號就是閥的出口壓力，通過信號管引入執行機構。

    b. 如果是流量調節閥，稱為自力式流量調節閥，閥的出口處就有一個孔板（或者是其他阻力裝置），由孔板兩端取出壓差信號引入執行機構。

    c. 如果是溫度調節閥，稱為自力式溫度調節閥，閥的出口就有溫度傳感器（或者溫包）通過溫度傳感器內介質的熱脹冷縮驅動執行機構。

2. 自力式壓力調節閥的分類及工作原理

  自力式壓力調節閥是不需要任何外加能源的，它是利用被調介質自身能量而自動調節的執行產品。其最大特點就是能在無電、無氣的場所使用，同時又節約了能源。壓力設定在一定范圍內隨意可調。自力式壓力調節閥用于沒有腐蝕性且黏度低的液體、氣體、蒸汽等介質的壓力控制，如輕質油品、水、水蒸氣、空氣等。

  ①. 自力式壓力調節閥的分類

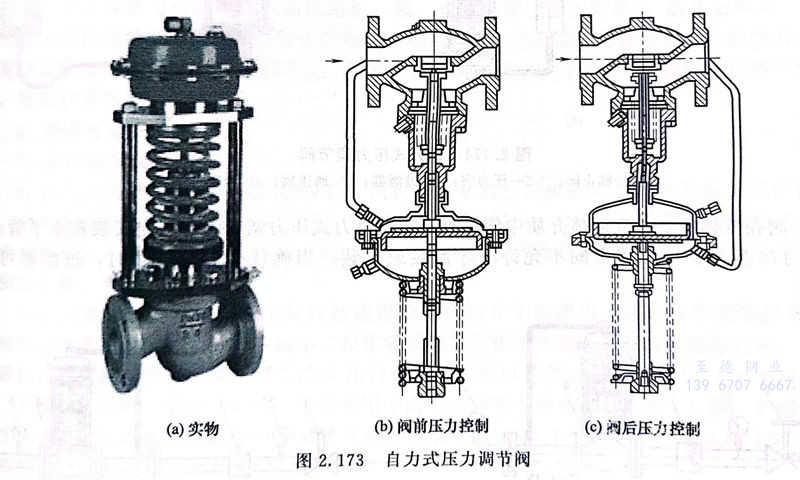

    a. 按閥后、閥前控制分為兩類：自力式閥后（減壓）控制閥；自力式闕前（泄壓）控制閥，見圖2.173。

    b. 按是否帶指揮器分為兩大類：直接作用型自力式調節閥；指揮器操作型自力式調節閥。

  ②. 自力式閥后壓力調節的工作原理。閥前壓力p1經過閥芯、閥座的節流后，變?yōu)殚y后壓力p2。P2經過管線輸人上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。當增加時，p作用在頂盤上的作用力也隨之增加。此時，頂盤上的作用力大于彈簧的反作用力，使閥芯關向閥座的位置。這時，閥芯與閥座之間的流通面積減小，流阻變大，降低，直到頂盤上的作用力與彈簧反作用力相平衡為止，從而使p2降為設定值。同理，當p2降低時，作用方向與上述相反，這就是閥后壓力調節的工作原理。

  ③. 自力式壓力調節閥選用注意事項

    a.不宜在往復泵出口壓力、流量調節方案中使用。由于往復泵輸出流量是周期性脈動，造成該閥在設定值附近處于周期性脈動，因而達不到穩定壓力的作用，使整個控制系統無法正常工作。

    b. 閥前、閥后壓力及設定值條件應接近實際工藝條件。自力式壓力調節閥對工藝條件的要求較一般控制閥要嚴謹。工藝參數確定后，不允許有較大范圍的更改。

    c. 自力式壓力調節閥調節精度為士5％，流量特性為快開特性，因此只適用無外來能源和調節品質要求不高的場合。

    d. 自力式壓力調節閥的允許壓差值較小。這是由于該產品輸出力小及波紋管內外允許壓差小，導致允許壓差較普通調節閥小，且無法像普通調節閥那樣可通過提高供氣壓力來增大壓差。

3. 自力式壓力調節閥的布置

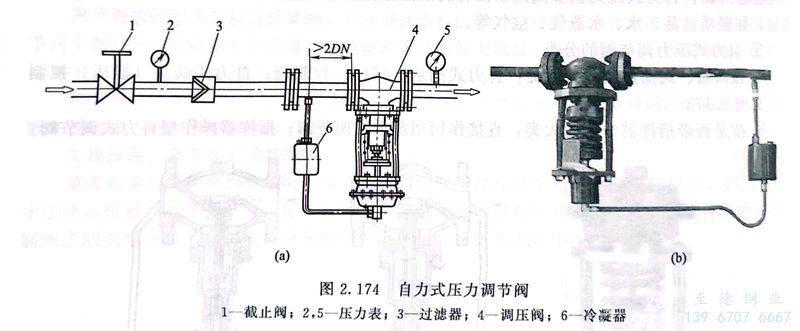

 ①. 閥在蒸汽或高黏度液體介質中使用時，通常自力式壓力調節閥為倒立安裝在水平管上。如圖2.174所示，取壓點應取在調壓閥適當位置：閥前調壓應大于2倍管道直徑，閥后調壓應大于6倍管道直徑。

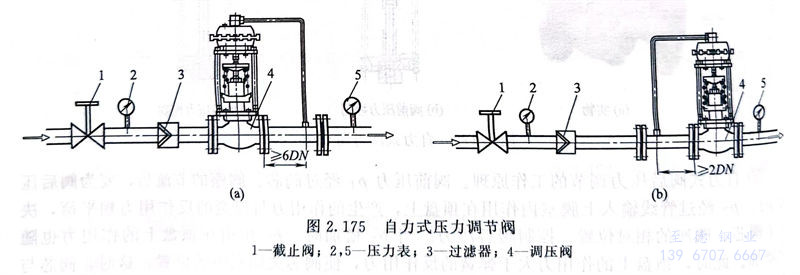

 ②. 閥在氣體或低黏度液體介質中使用時，通常自力式壓力調節閥為直立安裝在水平管上，如圖2.175所示，當位置空間不允許時才倒裝或斜裝。當確認介質很潔凈時，過濾器可不安裝。

 ③. 安裝方式與介質、溫度的關系

    a. 自力式壓力調節閥安裝方式原則上宜采用：氣體介質正立安裝（執行機構在上、閥體在下），液體與蒸汽介質倒裝（執行機構在下、閥體在上）。

    b. 氣體介質溫度高于70℃、低于140℃，液體介質溫度高于140℃時，自力式壓力調節閥除采用倒裝外，還應在引壓管路上加裝隔離罐，并在引壓管路、隔離罐、膜頭處注滿冷介質，以防膜片受高溫老化。

    c. 氣體介質溫度高于70℃、低于140℃時，若仍采用正立安裝，應在設計文件（設備表）中注明采用高溫膜片（如乙丙橡膠膜片、硅橡膠膜片等），否則會造成普通膜片老化。

 ④. 冷凝器應高于自力式壓力調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水，以后約3個月灌水一次。

 ⑤. 自力式壓力調節閥根據計算通徑可以小于管道直徑，而截止閥、切斷球閥、旁通閥、過濾器通徑則不能小于管道直徑。

工程應用：自力式壓力調節閥的布置設計錯誤

  某蒸汽管道上的自力式壓力調節閥，投入使用才兩個月，大量蒸汽從調節閥膜頭的排汽孔中排出，噪聲極大。事故原因是調節閥頭朝上安裝，導致較高溫度的蒸汽沒經過冷凝，直接進入膜頭，燒壞了膜片。

  用于蒸汽管道的自力式壓力調節閥，安裝時必須在執行器和管道之間加一個冷凝罐，不能讓蒸汽直接進入執行器膜頭，調節閥必須頭朝下安裝，冷凝罐要高于膜頭，初次使用，一定要將冷凝罐和膜頭中加滿水。
