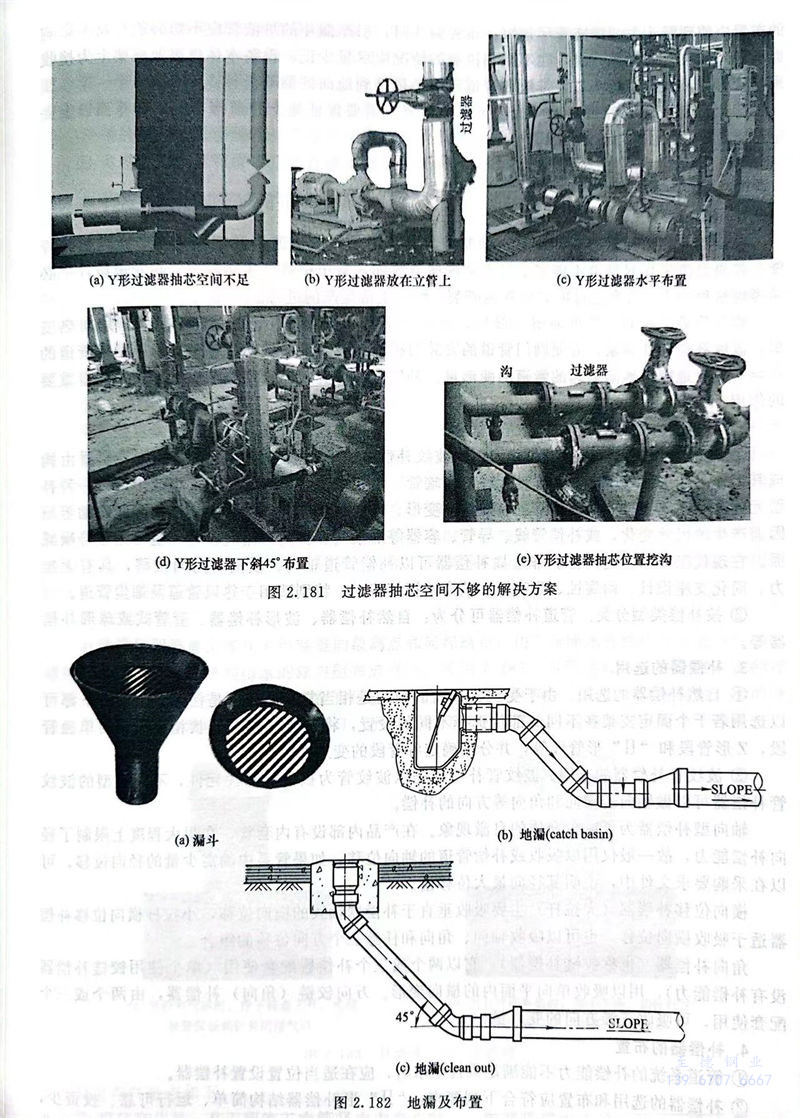

為了防止周圍發生危險、污染或便于回收利用，從設備、管系出來的油、水及化學藥劑等，都要進入各自漏斗，經埋地管道到處理系統。排往漏斗的排液管按PID圖要求布置；廠房地面、混凝土平臺、設備圍堰內、溝（坑）底面等設置地漏以收集污物集中處理。漏斗高出地面或平臺面，內設算子板或篩孔板，防止外部異物落入，造成堵塞；地漏略低于地面或平臺面和溝（坑）底面，地漏帶液封和算子板以防止竄氣和堵塞。其中對于有毒及易揮發的化學藥劑應采用密閉漏斗。地漏及布置見圖2.182。
布置漏斗位置時，應充分考慮下列因素：設備排液用的漏斗，應盡量靠近基礎；漏斗的布置應使到漏斗去的排液管盡量短；布置漏斗時，引至漏斗的排液管應不妨礙通行及不影響周圍閥門及儀表的操作；漏斗在不影響排液的情況應盡量少設；設備本體儀表及框架上為接收采樣管等排液處需設漏斗，且排液的管道末端必須接到地面的漏斗。
地面以上敞口管道向地面漏斗排液的布置，需要保證地上管道接口距離漏斗面以上一定距離，避免產生虹吸、倒流現象。
