簡單控制系統是由被控對象、測量元件、變送器、控制期和執行器所組成的單回路負反饋控制系統。它是最基本、最常見、應用最為廣泛的控制系統。

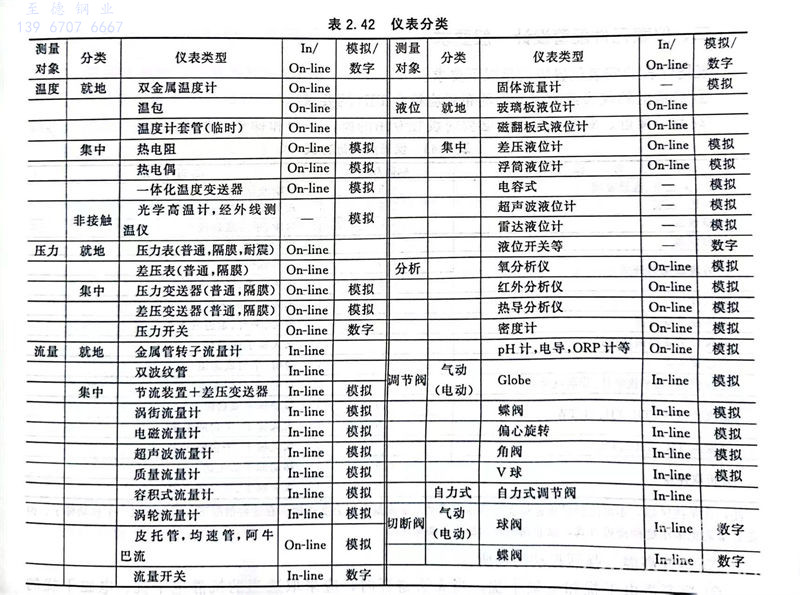

按測量的工藝參數分為:溫度、壓力、流量、液位、分析儀表。按操作需要分為:就地、遠傳類儀表。按控制要求分為:調節閥、切斷閥等。按儀表使用能源分為:氣動、電動和液動儀表(較少用)。按儀表信號分為:模擬儀表、數字儀表。按儀表安裝位置分為:In-line(在管道里)、On-line(在管道上)儀表。具體見表2.42。
如圖2.185所示,一個液位自動調節系統,液體儲罐(T)作為被控對象、一個液位變送器(LT),一個液位控制器(LC)和一個執行器(V)組成一個簡單的控制系統,通過執行器的開度變化調節輸出量qo的量值大小,從而實現儲罐液面穩定,保持在一定范圍內。一般情況下,液位變送器(LT)和執行器(V)屬于配管設計范圍。
如圖2.186所示,一個蒸汽加熱器作為被控對象(C)、一個溫度變送器(TT)、一個溫度控制器(TC)和一個蒸汽流量控制閥作為執行器(V)組成一個蒸汽加熱器溫度自動控制系統。

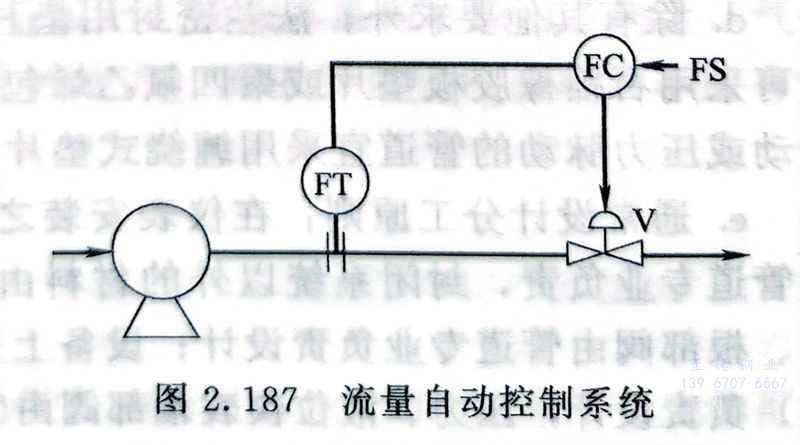

如圖2.187所示,是一個流量自動控制系,其中,管理系統作為被控對象、一個流量計(FT)、一個流量控制器(FC)和一個流量控制閥作為執行器。
工程應用:不明白儀表控制基本原理造成的配管設計錯誤
儲罐(T)的直徑40m,某配管設計人,因不清楚基本的儀表控制原理,把液位變送器(LT)和執行器(V)分別布置在了儲罐的兩側,造成液位變送器(LT)和執行器(V)距離偏遠,無法連接的設計錯誤。
