現場儀表的安裝位置應滿足以下要求。

①. 管道上的儀表或測量元件的布置應符合PID的要求。

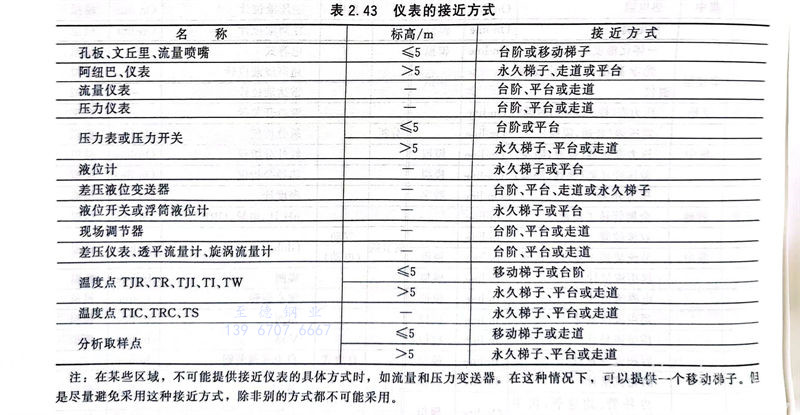

②. 易于接近、觀察及操作，必要時設置專用的操作平臺和梯子。見表2.43。

注：在某些區域，不可能提供接近儀表的具體方式時，如流量和壓力變送器。在這種情況下，可以提供一個移動梯子。但是盡量避免采用這種接近方式，除非別的方式都不可能采用。

③. 避開高溫、強烈振動的場所。

④. 避開靜電干擾和電磁干擾，當無法避開時，應采取適當?shù)目轨o電干擾、電磁干擾的措施。

⑤. 具有適應現場環境的防護措施。

⑥. 非防水儀表設在室外時，應安裝于儀表保護箱內。

⑦. 非防爆儀表用于爆炸危險場所時，應安裝于正壓式儀表柜內或采取其他防爆措施，并符合有關防爆規范要求。

⑧. 儀表管口的長度應根據管道的隔熱層厚度確定。

⑨. 儀表的連接

  a. 工藝管道上或設備上的儀表連接頭（管嘴）、法蘭及儀表引壓管道的材質和壓力等級不應低于工藝管道或設備上連接件的材質和壓力等級。

  b. 除其他特殊要求外，儀表測量用介質引壓管道的連接法蘭最低公稱壓力，應符合：A級管道法蘭的公稱壓力，不低于5.0MPa；B、C級管道法蘭的公稱壓力，不低于2.0MPa。高溫、高壓管道宜采用金屬環墊，其材質應滿足介質防腐要求及法蘭硬度要求。

  c. 設計壓力不大于0.6MPa的蒸汽、空氣和水管道，其法蘭的公稱壓力不宜低于1.0MPa。

  d. 除有其他要求外，法蘭密封用墊片應符合下列規定：一般公稱壓力低于5.0MPa的法蘭可采用石棉橡膠板墊片或聚四氟乙烯包覆墊片；劇毒，可燃介質或溫度高、溫差大、受機械振動或壓力脈動的管道宜采用纏繞式墊片。

  e.通常設計分工原則：在儀表安裝之前，管道應為一個封閉系統，封閉系統以內的材料由管道專業負責，封閉系統以外的材料由自控專業負責。管道上儀表連接法蘭、墊片及緊固件、根部閥由管道專業負責設計；設備上儀表連接法蘭的墊片及緊固件由管道專業（配管專業）負責設計，壓力、液位儀表根部閥由管道專業（配管專業）負責設計。
