1. 限流孔板的工作原理及分類

  在石油化工裝置中，限流孔板用于限制流體的流量或降低流體的壓力，但通常用于工藝物料壓力降要求精度不高的場合。

  限流孔板為同心銳孔板，流體通過孔板就會產生壓差，流量隨壓差的增大而增大。但當壓差超過一定數值，即超過臨界壓差時，不論壓差如何增加，流量將維持一定的數值而不再增加。限流孔板就是根據這個原理來限制流體的流量或降低流體的壓力。限流孔板按孔板上開孔數分為單孔板和多孔板；按板數可分為單板和多板。

2. 限流孔板的應用

  ①. 蒸汽吹掃管路，為了保證既能達到連續吹掃，又保證提供最小蒸汽流量的目的，設計中在蒸汽管線設置限流孔板，一方面限制蒸汽流量，另一方面降低了蒸汽的壓力，保證了管路的暢通和安全運行。

  ②. 儲罐保壓。

  ③. 管線壓力平衡。

  ④. 在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。

  ⑤. 流體需要小流量且連續流通的地方，如泵的沖洗管道、熱備用泵的旁路管道（低流量保護管道）、分析取樣管等場所。

  ⑥. 需要降壓以減少噪聲或磨損的地方，如放空系統。

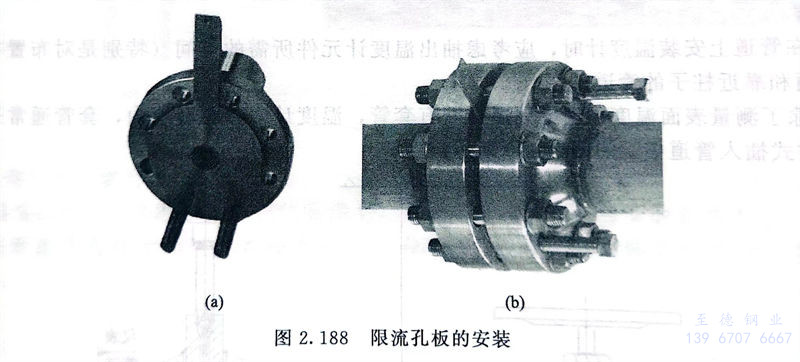

  限流孔板的安裝見圖 2.188

  在熱水分配站配管設計過程中，在同一個熱水分配站上的熱水伴管當量長度宜大致相等，最短熱水伴管當量長度不宜小于最長伴管當量長度的70％，否則宜設置限流孔板或截止閥以控制熱水量分配均勻。

3. 孔板流量計的布置

  節流裝置一般安裝在水平管道上，如果必須在垂直段上，則液體流向必須由下向上，氣體流向必須由上向下。節流裝置應盡量安裝在維修方便的地方，要求的直管段長度內不應有焊縫、閥門、管件支管和大小頭等。
