①. 均速管流量計(例如阿牛巴、威力巴等)、畢托管流量計及其變形產品如V形畢托管流量計和畢托式文丘里管,宜安裝在水平管道上,當測量氣體或蒸汽時,也可安裝在垂直管道上。
②. 均速管流量計不可用于測量?jī)上嗔骷肮ぷ鳒囟鹊陀陲柡蜏囟鹊恼羝髁康臏y(cè)量。
③. 均速管流量計應安裝在被測介質完全充滿的管道上。
④. 均速管流量計在工藝管道上截面上的插入方位應滿足下列要求:在水平管道上安裝、測量氣體時,應在水平線以上且與水平線夾角30°~150°的范圍內;在水平管道上安裝、測量液體和蒸汽時,應在水平線以下且與水平線夾角-50°~-130°的范圍內;在垂直管道上安裝時,可在與管道中心線垂直的平面內的任意位置;均速管流量計測壓孔開孔中心線與管道中心線的偏差應小于3°,均速管流量計中心線與管線垂直度偏差應小于5°,與管道中心線的偏差應小于3°。

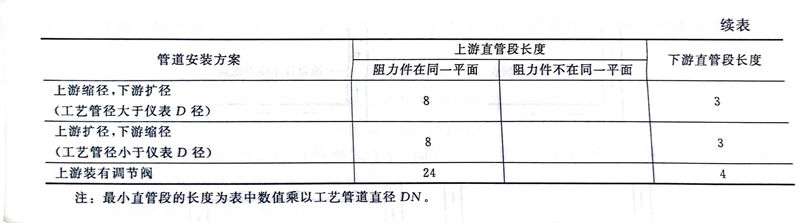

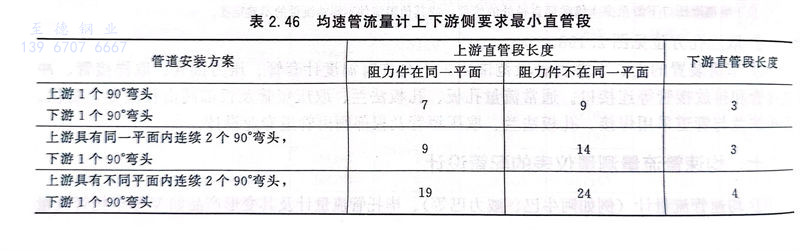

⑤. 測量精度要求為±1%時,均速管流量計上、下游側直管段長度應符合表2.46的要求。測量精度要求為士3%時,至少應有上游側3DN、下游側2DN的直管段長度。
