①. 常用于有一定電導率的強酸、強堿、鹽、紙漿、泥漿、污水等介質。但有直管段的要求,應保證液體始終充滿管道。


②. 電磁流量計應安裝于被測介質完全充滿的管道上。


③. 直管段等安裝要求應嚴格遵照儀表廠商的安裝說明。一般計量場合,上游直管段長度不應小于3DN,下游直管段長度不小于2DN。需要精確計量的場合,上游直管段長度不應小于10DN,下游直管段長度不小于3DN。

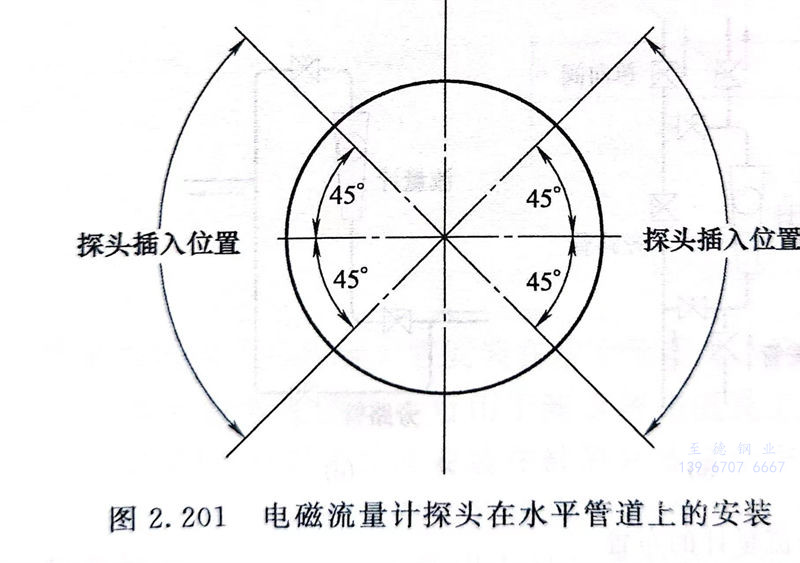

④. 可以安裝在垂直、傾斜或水平管道上。插入式電磁流量計在水平或傾斜管道上安裝時,探頭應安裝于管道中心線平面上下45°的范圍內,如圖2.201所示。




⑤. 電磁流量計周圍應無大電磁干擾。插入式電磁流量計探頭中心線應與管道中心線相垂直。當被測流體不接地時,電磁流量計應與工藝管道絕緣隔離;當被測流體接地時,電磁流量計表體與工藝管道應良好地連接并接地。

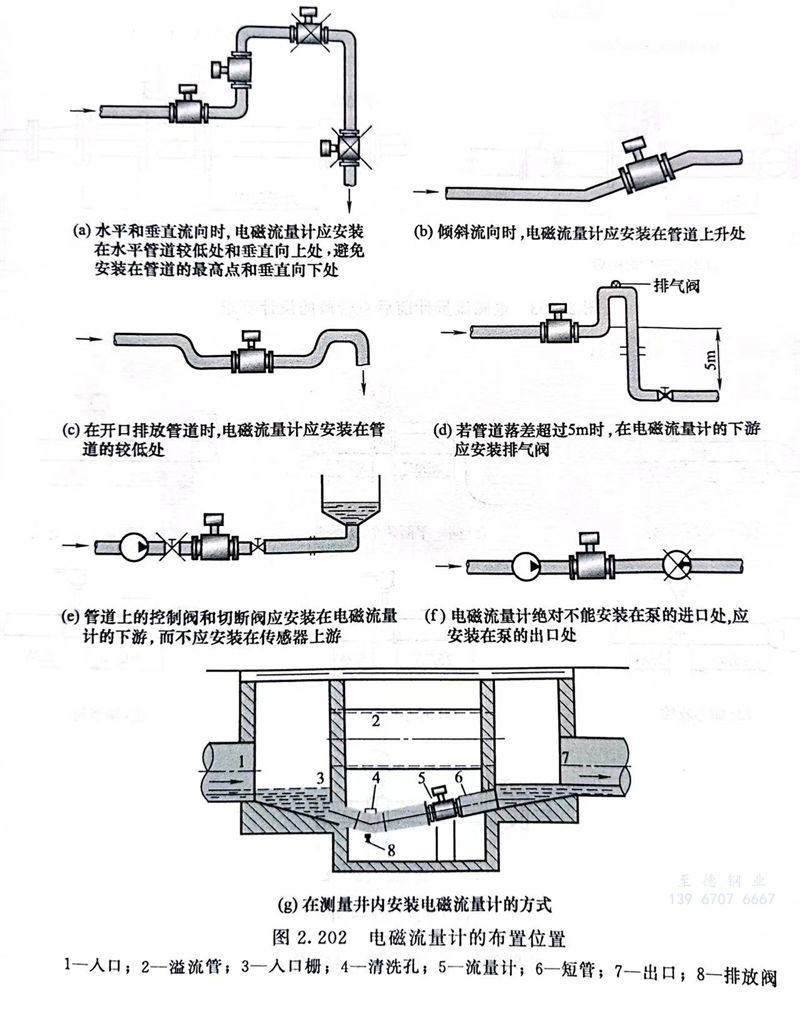

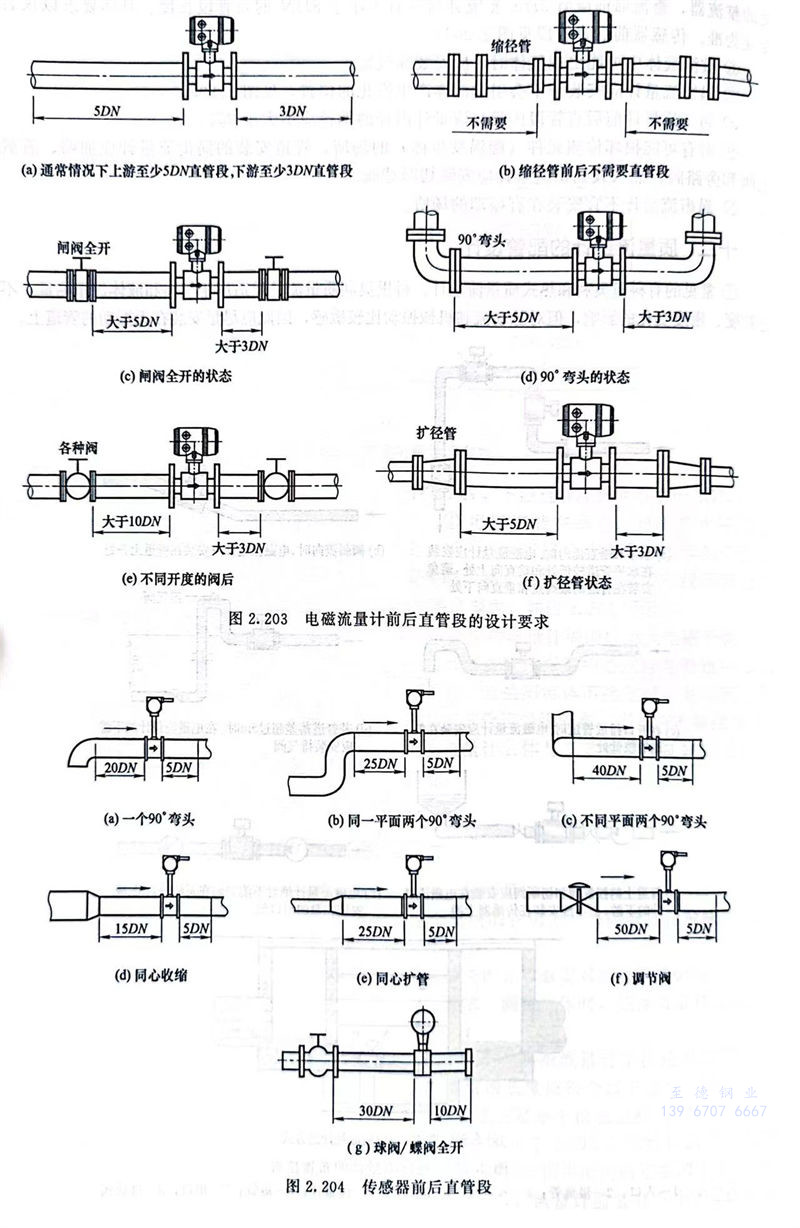

 電磁流量計的典型布置設計見圖2.202、圖2.203。
