①. 渦街流量計用于潔凈液體、氣體、蒸汽的大中流量測量。


②. 測量液體時渦街流量計應安裝于被測介質完全充滿的管道上。渦街流量計對脈動流和機械振動非常敏感,應安裝在無振動的管道上。


③. 渦街流量計在水平敷設的管道上安裝時,應充分考慮介質溫度對變送器的影響。


④. 渦街流量計在垂直管道上安裝時,應符合以下要求:測量氣體時,流體可取任意流向;測量液體時,液體應自下而向上流動。

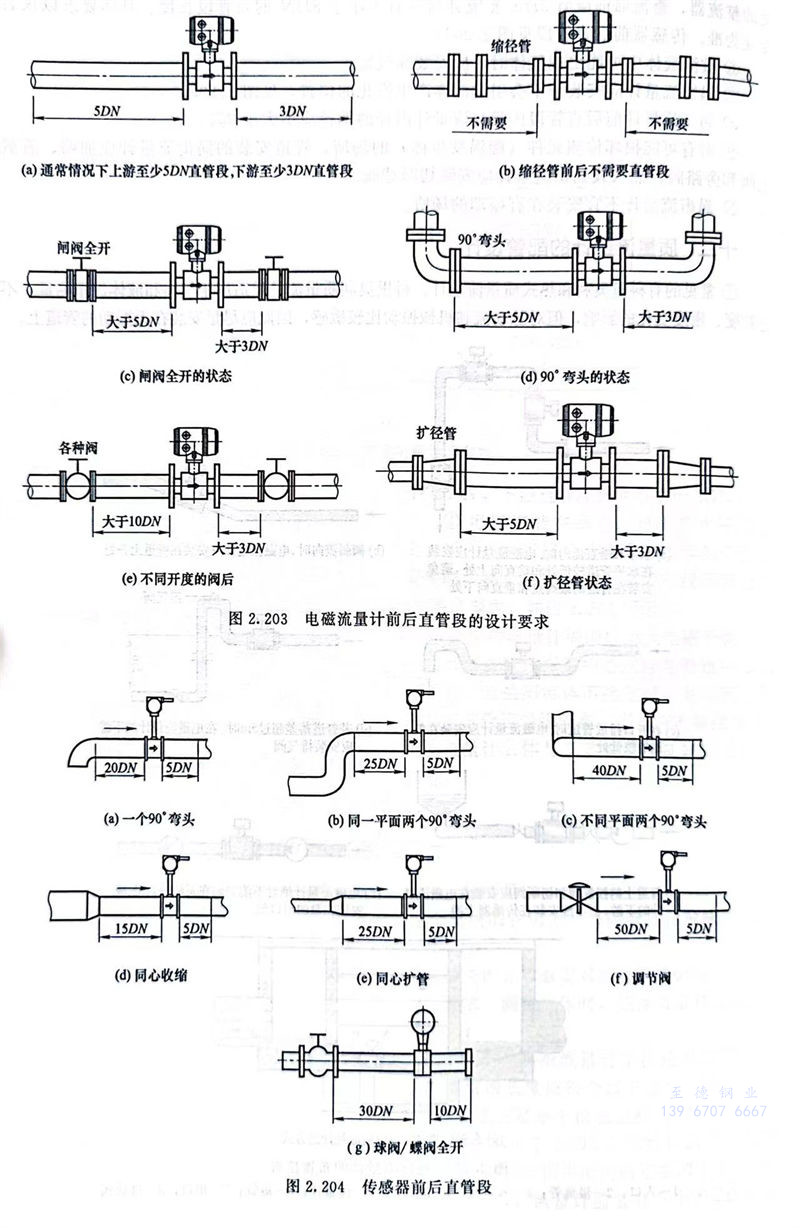

⑤. 直管段等安裝要求應嚴格遵照儀表廠商的安裝說明。渦街流量計下游應具有不小于5DN(流量計直徑)的直管段長度,渦街流量計上游直管段長度應符合以下要求:當工藝管道直徑大于儀表直徑需縮徑時,不小于15DN;當工藝管道直徑小于儀表直徑(DN)需擴徑時,不小于18DN;流量計前具有一個90°彎頭或三通時,不小于20DN;流量計前具有在同一平面內的連續兩個90°彎頭時,不小于25DN;流量計前具有不同平面內的連接兩個90°彎頭時,不小于40DN;流量計裝于調節閥下游時,不小于50DN;流量計前裝有不小于2DN長度的整流器,整流器前應有2DN整流器后應有不小于8DN的直管段長度。具體要求以儀表專業為準。傳感器前后直管段見圖2.204。


⑥. 被測液體中可能出現氣體時,應安裝除氣器。

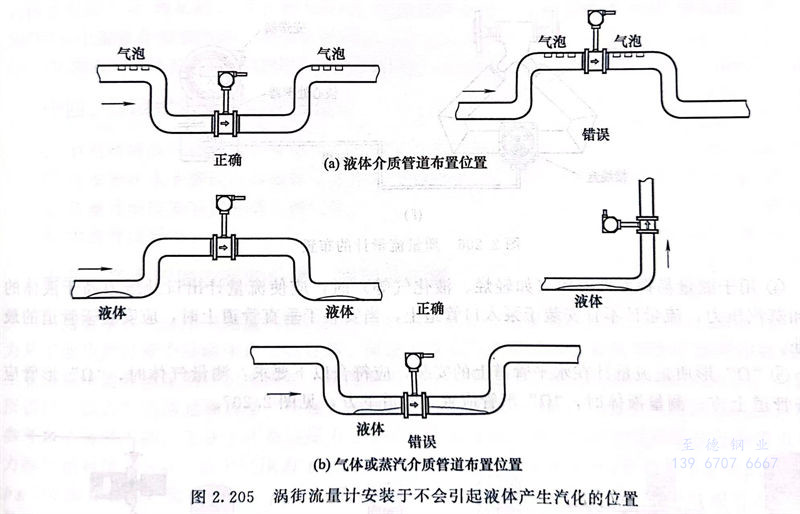

⑦. 渦街流量計應安裝于不會引起液體產生汽化的位置,見圖2.205。




⑧. 渦街流量計前后直管段內徑與流量計內徑的偏差應不大于3%。


⑨. 對有可能損壞檢測元件(旋渦發生體)的場所,管道安裝的渦街流量計應加前、后截止閥和旁路閥,插入式渦街流量計應安裝切斷球閥。


⑩. 渦街流量計不宜安裝在有振動的場所。
