1. 物位測量儀表的分類

  物位指存儲容器或生產設備里液體、固體、氣體高度或位置。液體液面的高度或位置稱為液位，固體粉末或顆粒狀固體的堆積高度或表面位置稱為料位，氣-氣、液-液、液-固等分界面稱為界位。液位、料位、界位統稱為物位。物位測量就是正確測量容器或設備中儲存物質的容量，也是保證生產連續、安全進行的重要因素。物位測量儀表的種類很多，按照測量原理來分大致可以分成直讀式、浮力式、差壓式、電學式、聲學式、核輻射式及射流、激光、微波、振動式等；按照被測介質的種類，物位測量儀表可分成液位計、界位計和料位計。

  液位是工業生產中的最重要的工作參數之一，其與溫度、壓力、流量并稱工業四大工作參數。根據不同測量要求，可采用差壓式、浮筒式、電容式、雷達、超聲波、放射性儀表等。

2. 物位測量儀表的布置

  ①. 物位測量儀表的儀表連接頭（管嘴）位置應避免受到進入設備物流沖擊的影響。

  ②. 儀表的觀測面應朝向操作通道，周圍不應有妨礙維修儀表的物件。物位測量儀表宜安裝在平臺一端，或加寬平臺。

  ③. 物位測量儀表的儀表連接頭（管嘴）如在設備的底部，應伸入設備100mm。

  ④. 測量界位時，物位測量儀表的上部儀表連接頭（管嘴）必須位于液相層內。

  ⑤. 數個液位計組合使用時，宜采用連通管安裝形式。

  ⑥. 塔上液面計和液面調節器的管口方位取決于受液槽與重沸器返回口之間的關系，應避開再沸器返回管口正面60°角范圍（管口處設有擋板除外），使液面不受流入液體沖擊的影響；應設置在靠近平臺或梯子處，便于操作的地方，不應安裝在塔平臺入口處，以免堵塞通道；應設置在監視和檢查時可看到液面的地方。

  ⑦. 物位測量儀表的觀測面應朝向操作側，周圍應有檢修空間。物位測量儀表不應妨礙人員通行，宜布置在平臺一端，或加寬平臺。

  ⑧. 放射性物位測量儀表的安裝應按照制造廠的要求進行，并應符合現行國家標準GBZ125《含密封源儀表的放射衛生防護要求》的有關規定。放射源安裝方位不應朝向主要操作通道。

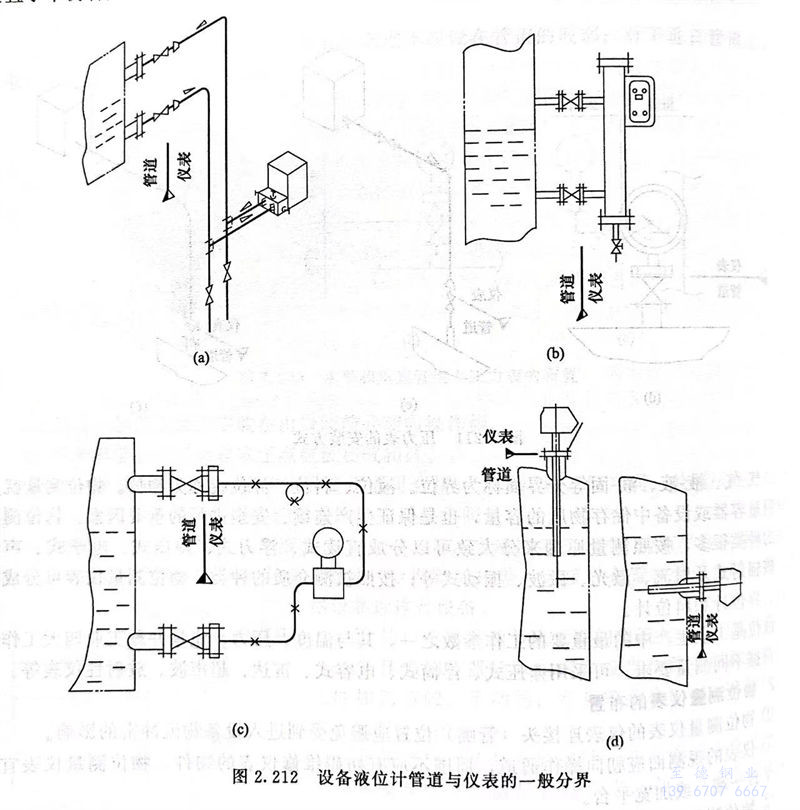

  ⑨. 與設備采用法蘭、螺紋連接，有些需提供根部閥，根部閥、螺栓、螺母、墊片由管道（配管）專業設計，見圖2.212。采用平衡管可以減少設備本體的管口數量。平衡管及根部閥由管道（配管）專業設計，其規格等級應滿足相同壓力等級下管材規定，應注意根部閥應水平垂直于平衡管安裝。
