1. 廠房?jī)?nèi)設備布置的原則


  廠房?jī)?nèi)設備布置的原則:滿足生產工藝要求;滿足安裝和檢修要求;滿足結構、建筑的要求;滿足安全、衛生和環保要求。


2. 廠房?jī)?nèi)設備布置設計的一般要求


  ①. 按照工藝流程的順序進行布置。


  ②. 保證水平方向和垂直方向的連續性。


  ③. 避免物料的交叉往返。


  ④. 充分利用廠房的垂直空間布置設備。一般計量罐、高位槽、回流冷凝器等設備布置在較高層,反應設備布置在較低層,過濾設備、儲罐等設備布置在最底層。對于多層廠房?jī)?nèi)的設備布置,既要保證垂直方向的連續性,又要減少操作人員在不同樓層間的往返次數。


  ⑤. 設備排列方法,根據廠房寬度和設備尺寸確定。

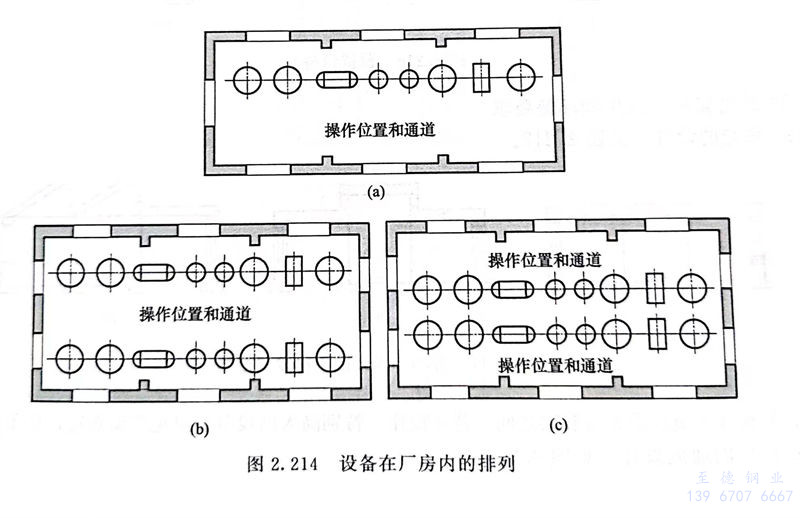

    a. 寬度不超過9m的車間:一邊為設備,另一邊作為操作位置和通道,如圖2.214(a)所示。




    b. 中等寬度(12~15m)的車間:根據設備的大小,可以布置兩排設備,分別布置在廠房?jī)蛇?,中間留出操作位置和通道,見圖2.214(b);也可集中布置在廠房中間,兩邊留出操作位置和通道,見圖2.214(c)。


    c. 寬度超過18m的車間:廠房中間留出3m左右的通道,兩邊分別布置兩排設備,每排設備各留出1.5~2m的操作位置。

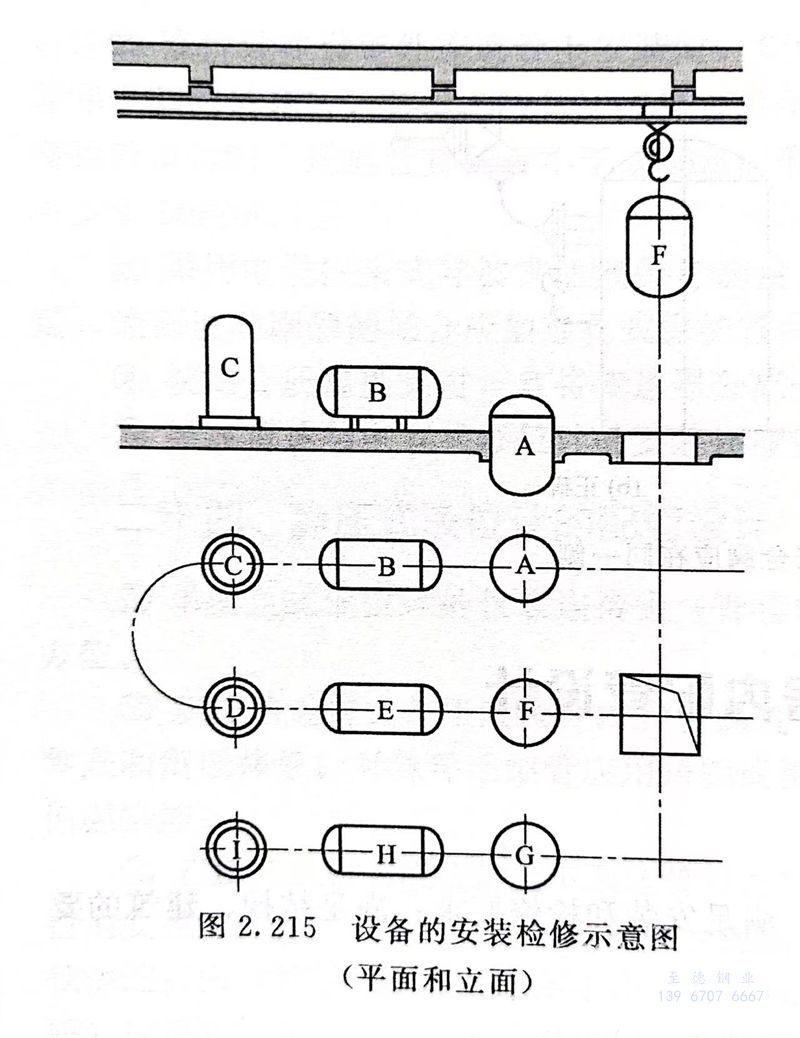

  ⑥. 設備的安裝與檢修:考慮設備安裝、檢修所需的空間和面積;要考慮設備能順利進出車間;對樓上設備要考慮設置吊裝孔;考慮設備檢修、拆卸以及運送物料所需的起重運輸設備,見圖2.215。




  ⑦. 結構與建筑的要求:笨重設備和會產生很大振動的設備應設置在底層;布置設備應避開建筑物的柱子和主梁;設備不應布置在建筑物的沉降縫和伸縮縫;設備不應布置在樓梯、大門和窗前。

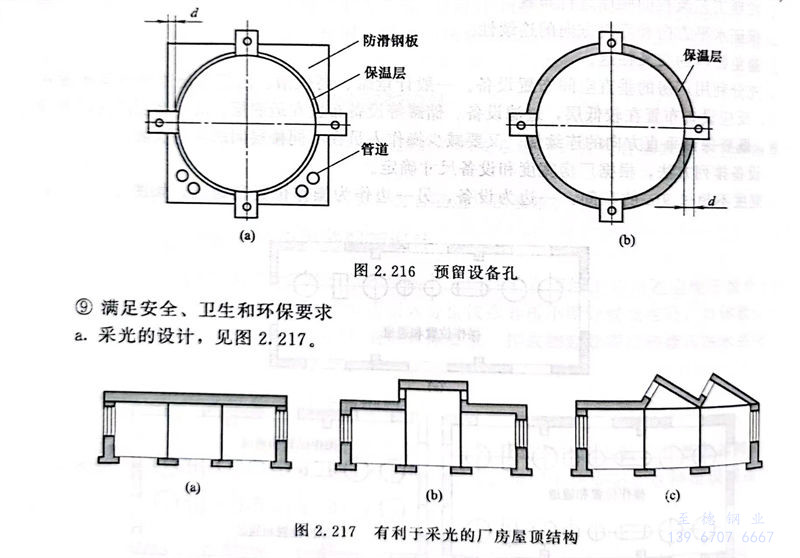

  ⑧. 釜式反應器、塔器、蒸發器等設備直接懸掛在樓面或操作臺上,相應位置預留設備孔,設備孔可以是正方形或圓形,見圖2.216。




  ⑨. 滿足安全、衛生和環保要求


    a. 采光的設計,見圖2.217。

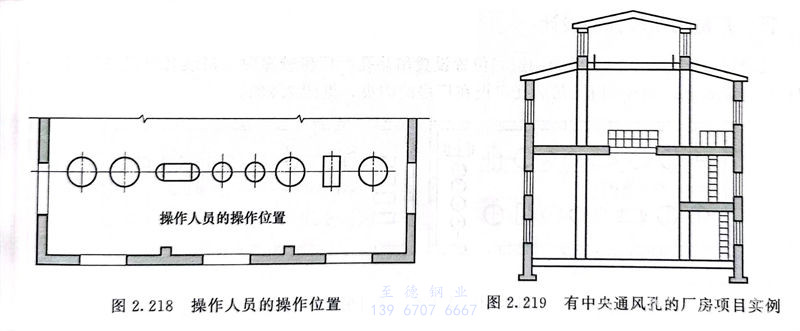

    b. 使操作人員位于設備和窗之間,背光操作。特別高大的設備要避免靠窗布置,見圖2.218。


    c. 廠房的通風設計,見圖2.219。




 ⑩. 廠房?jī)?nèi)設備布置設計還需注意防火防爆和環境保護。


3. 廠房?jī)?nèi)操作間距的設計

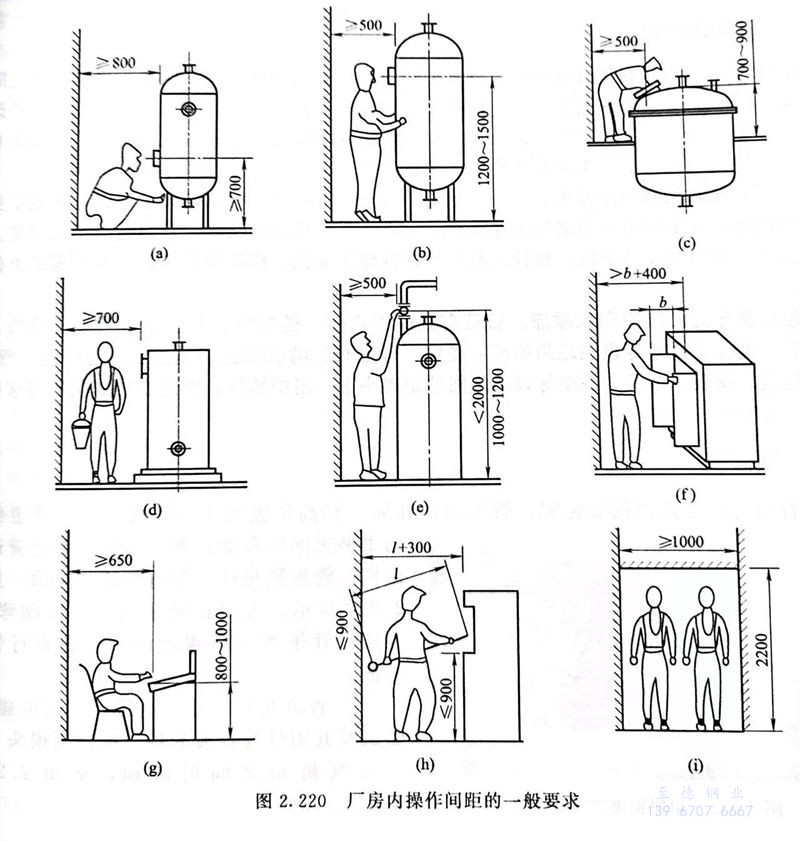

  廠房?jī)?nèi)操作間距的設計,主要考慮相應的操作位置和運輸通道,考慮堆放一定數量的原料、半成品、成品和包裝材料所需的面積和空間等要求,見圖2.220。





4. 廠房?jī)?nèi)吊裝孔的設計

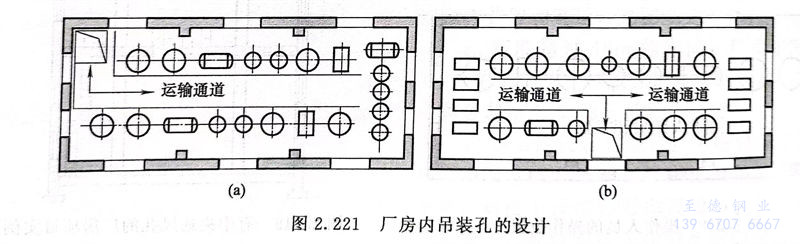

  凡通過樓層的設備應在樓面的適當位置設置吊裝孔。廠房較短時,吊裝孔可設在廠房的端;廠房較長(>36m)時,吊裝孔可設在廠房的中央,見圖2.221。


  多層樓面的吊裝孔;在每一樓層相同的平面位置設置,并在底層吊裝孔附近設一大門,以便需吊裝的設備順利進出。
