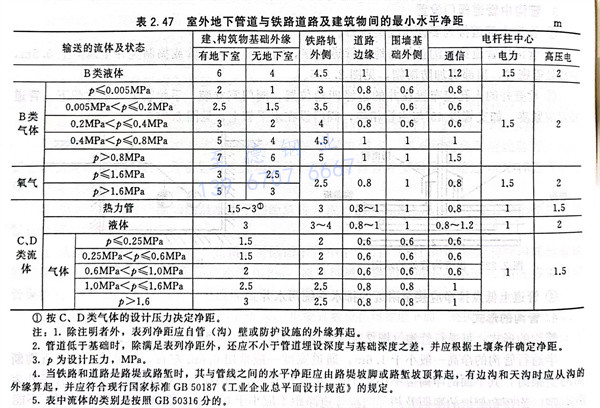

室外地下管道與鐵路道路及建筑物間的最小水平凈距見表2.47。


表 47.jpg


①. 按C、D類氣體的設計壓力決定凈距。

   注:1. 除注明者外,表列凈距應自管(溝)壁或防護設施的外緣算起。

         2. 管道低于基礎時,除滿足表列凈距外,還應不小于管道埋設深度與基礎深度之差,并應根據土壤條件確定凈距。

         3. p為設計壓力,MPa。

         4. 當鐵路和道路是路堤或路塹時,其與管線之間的水平凈距應由路堤坡腳或路塹坡頂算起,有邊溝和天溝時應從溝的外緣算起,并應符合現行國家標準GB50187《工業企業總平面設計規范》的規定。

         5. 表中流體的類別是按照GB50316分的。


工程應用:某裝置埋地 RTR管道的設計

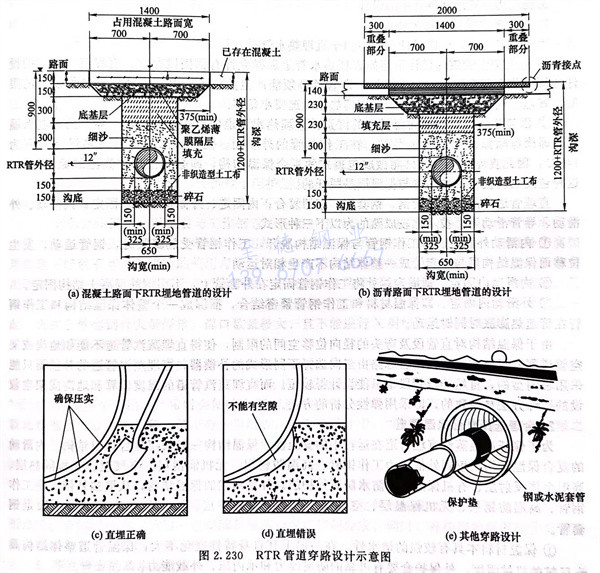

     某裝置埋地RTR管道需要穿越混凝土路面和瀝青路面,最大允許埋設覆土深度取決于回填土的顆粒及RTR管子本身,可參考AWWAM45設計要求,見圖2.230。




工程應用:管溝內可燃介質管道的配管設計


    某裝置的甲醇介質需要收集到DN2000的管道內,這根管道設計溫度為-15.8~80℃,設計壓力為0.8MPa,管線長度200m。為了滿足工藝的高度要求,需要布置在地面以下,采用管溝內布置,再用細沙直埋,以避免危險介質在溝內聚集,引起事故。在溝底設置混凝土管墩以支撐甲醇管道,在管道中間位置設置固定支架。管溝的頂部高出地面300mm,并覆蓋混凝土板,避免雨水等進入溝內。
