1. 公稱壓力(nominal pressure,PN)
不銹鋼管道組成件的公稱壓力一般表示管道組成件在規定溫度下的最大許用壓力。目前,國內外管道組成件的公稱壓力已經標準化,各國不銹鋼管道元件公稱壓力雖然不同,但基本上可分為兩個系列,即美洲系列和歐洲系列。PN與管道系統元件的力學性能和尺寸特性相關,用于參考的字母和數字組合的標識。它由字母PN和后跟無因次量綱的數字組成。公稱壓力標記示例:

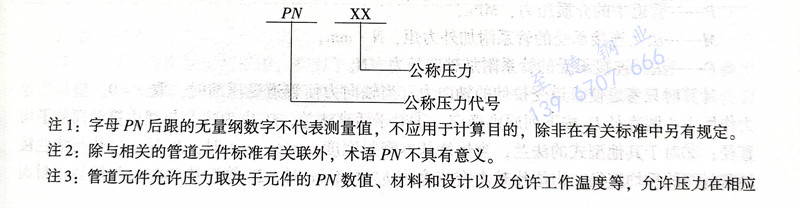

PN 公稱壓力 、XX 公稱壓力代號
注1:字母PN后跟的無量綱數字不代表測量值,不應用于計算目的,除非在有關標準中另有規定。
注2:除與相關的不銹鋼管道元件標準有關聯外,術語PN不具有意義。
注3:不銹鋼管道元件允許壓力取決于元件的PN數值、材料和設計以及允許工作溫度等,允許壓力在相應標準的壓力溫度等級表中給出。
注4:具有同樣PN和DN數值的所有管道元件同與其相配的法蘭應具有相同的配合尺寸。
PN、Class 與實際壓力的關系詳細講述見本書第五章。

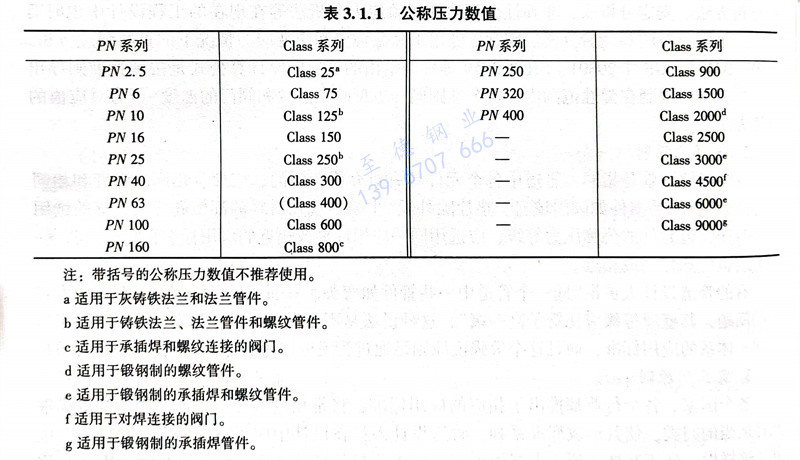

ISO 7268(管道元件 公稱壓力的定義)介紹了公稱壓力。國內標準GB/T 1048《管道元件公稱壓力》規定的公稱壓力系列見表3.1.1。
注:帶括號的公稱壓力數值不推薦使用。
a 適用于灰鑄鐵法蘭和法蘭管件。
b 適用于鑄鐵法蘭、法蘭管件和螺紋管件。
c 適用于承插焊和螺紋連接的閥門。
d 適用于鍛鋼制的螺紋管件。
e 適用于鍛鋼制的承插焊和螺紋管件。
f 適用于對焊連接的閥門。
g 適用于鍛鋼制的承插焊管件。
2. 公稱壓力等級的確定

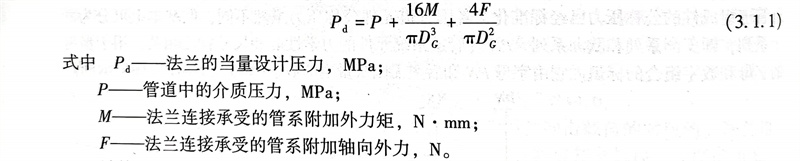

一條管道中如果同時含有兩個或兩個以上不同溫度-壓力表的不同標準,應逐一核對使它們均得到滿足。管道系統在熱態下工作時,各不銹鋼管道元件會因熱膨脹而發生變形和位移,當這個變形和位移受到阻礙時,會產生附加位移載荷。由于這個附加載荷與管系的空間走向和支架的設計有關,因此又叫管系力。當管道元件承受管系力后,應將它折算成當量設計壓力來校核管道所需要的公稱壓力,因?yàn)橐话愕姆ㄌm標準給出的溫度-壓力等級對應值都是僅考慮內壓作用時的對應值。當法蘭同時承受內壓和管系力作用時,其當量設計壓力可按式(3.1.1)計算。附加荷載的計算詳細講述見《管道應力分析與工程應用》一書。
計算時只考慮使管道受拉伸的軸向力。當軸向力使管道受壓縮時,取。墊片壓緊力作用中心圓直徑Dc按下列原則確定:①對于活套法蘭,Dc應為法蘭與翻邊接觸面的平均直徑;②對于其他型式的法蘭,當墊片基本密封寬度m時,Dc等于墊片與法蘭接觸密封面的平均直徑;當墊片基本密封寬度m時,D6等于墊片與法蘭接觸密封面的外徑減去墊片有效密封寬度b的2倍。
3. 管道的級別

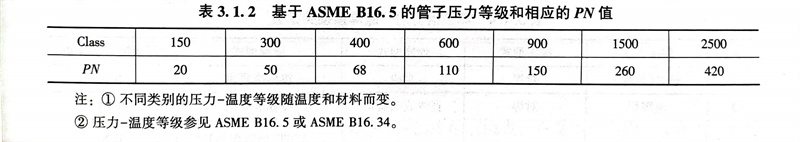

管道的級別一般由最弱的受壓?jiǎn)卧膲毫?溫度等級來確定,不銹鋼管道中最弱的單元可能是低材質或低等級的管件。表3.1.2是基于ASME B16.5和PN等級命名的標準管子的等級的劃分。管道的等級也可由其他的ASME標準來劃分,例如:ASME B16.1、B16.3、B16.24、B16.42。
注:①. 不同類別的壓力-溫度等級隨溫度和材料而變。
②. 壓力-溫度等級參見 ASME B16.5或ASME B16.34。
ASME系列的公稱壓力(PN)表示等級的命名,PN以bar為單位表示壓力等級的近似值,114.5psi(100kPa)。不同公稱壓力值之間,PN等級數值不能反映其比例關系,不1bar=14.5psi(100kPa)過Class數值卻將此關系反映了出來。因此,用Class數值來表示等級。
