氣體和液體在管道中并行流動稱為兩相流。在管道設計中經常遇到這樣的工況，例如：火炬管道、蒸汽管道、其他工藝氣液混合管道等場合。兩相流管道壓力降計算的前提是確定兩相流動的流型，然后在此基礎上選用相應的公式進行計算。

1. 水平管內的基本流型

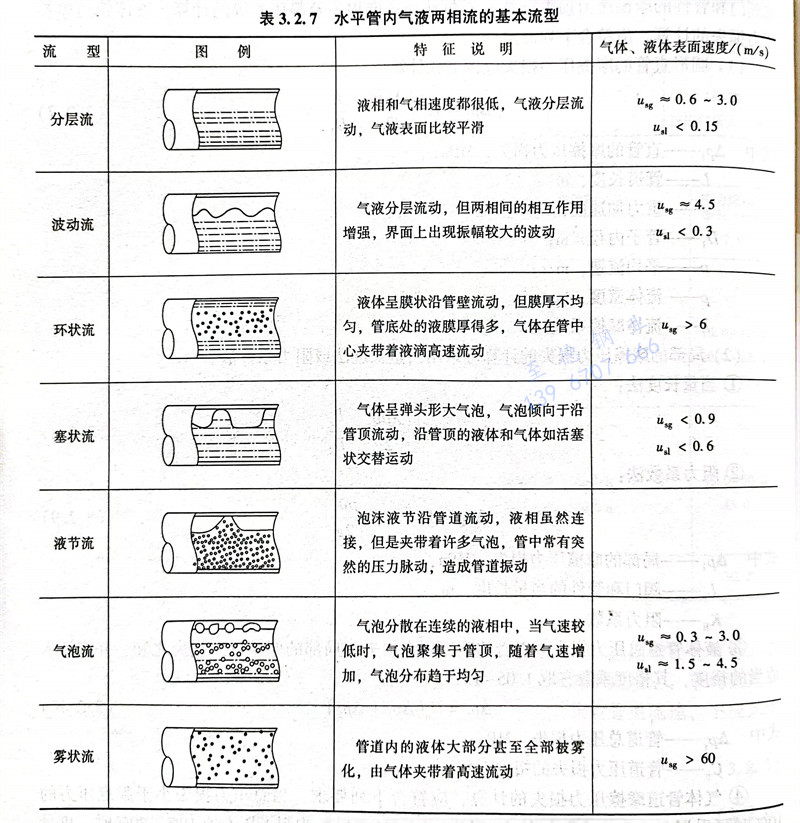

  水平管內氣液兩相流的基本流型主要取決于氣速和液速的大小，管徑和流體的性質也是影響因素之一。水平管內氣液兩相流的基本流型分為7類，詳見表3.2.7。

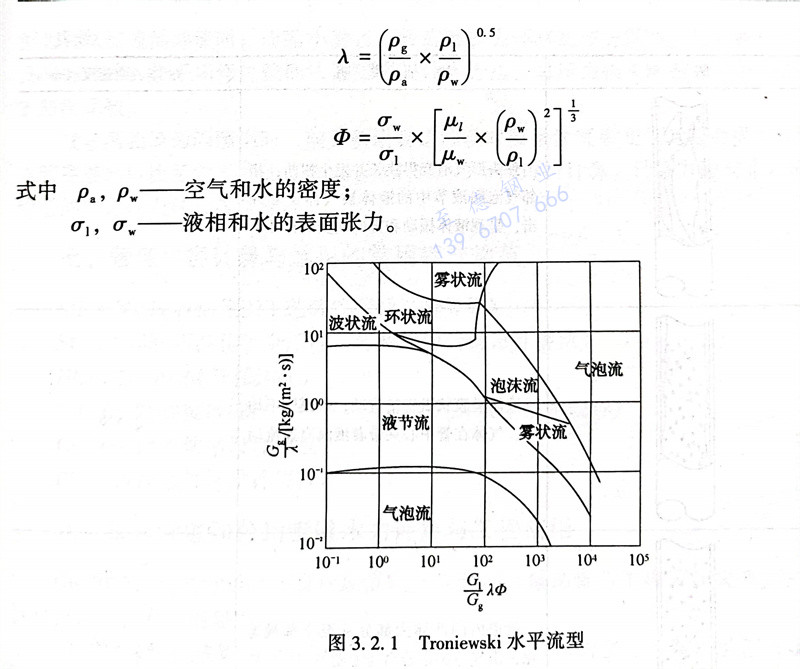

  有關水平管內氣液兩相流的基本流型的判定和流型轉變的界定的文獻有許多，但是由于實驗方法和條件等方面的差異造成了各家對水平管內氣液兩相流的基本流型的判定和流型轉變的界定不盡相同。圖3.2.1給出了Troniewski提供的水平流型圖。圖中，Gg、為氣相和液相的質量流速，單位為kg/(㎡·s)。

2. 垂直管內的基本流型

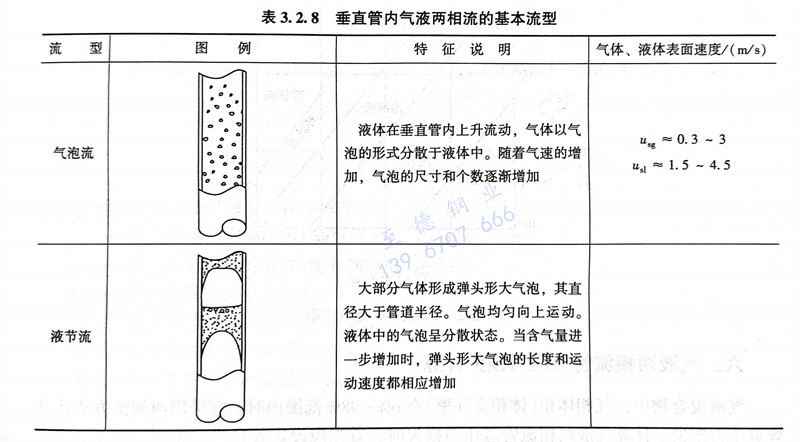

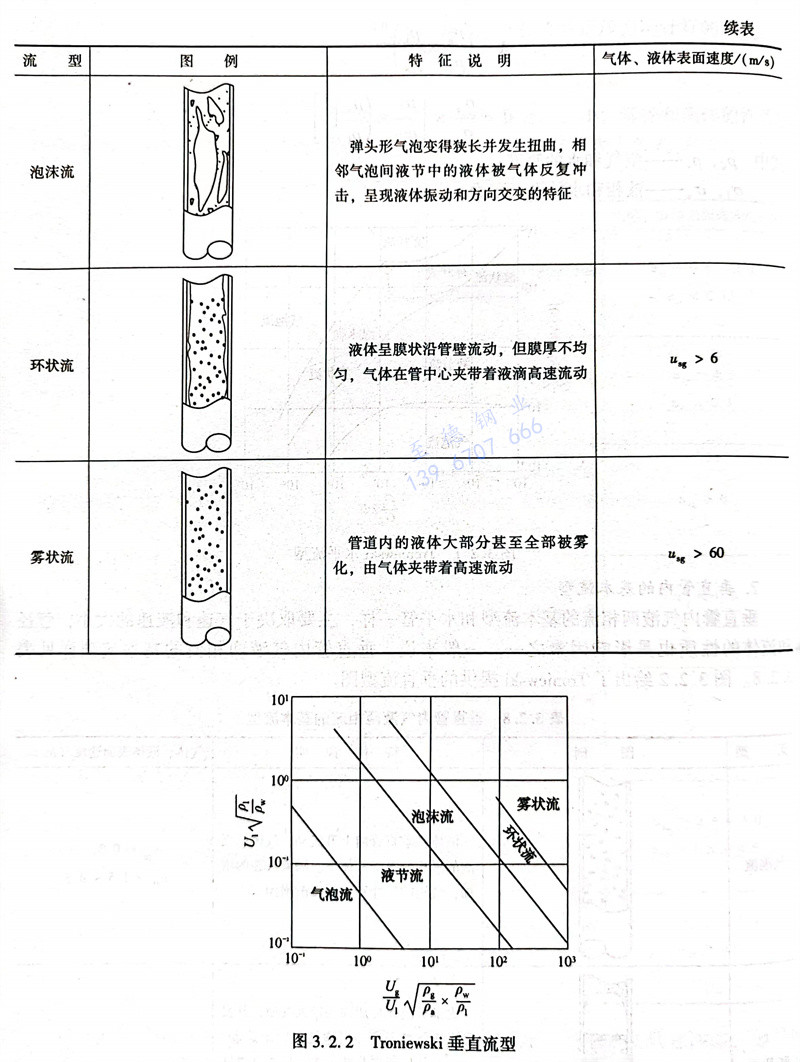

  垂直管內氣液兩相流的基本流型和水平管一樣，主要取決于氣速和液速的大小，管徑和流體的性質也是影響因素之一。一般來說，垂直管內氣液兩相流的基本流型詳見表3.2.8。圖3.2.2給出了Troniewski提供的垂直流型圖。
