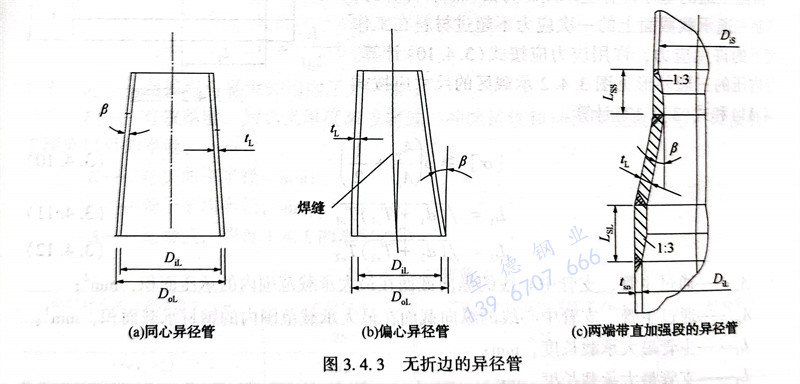

1. 無折邊的非標準不銹鋼異徑管(圖3.4.3)的設計,應符合下列要求。


圖 3.jpg


   ①. 無折邊的不銹鋼異徑管可采用鋼板卷焊,對偏心異徑管的焊縫宜位于如圖3.4.3(b)所示的位置。


   ②. 無折邊不銹鋼異徑管的設計壓力,應符合規范的規定。


   ③. 同心異徑管,斜邊與軸線的夾角β不宜大于15°。偏心異徑管斜邊與端部軸線的夾角β不宜大于30°。



2. 受內壓無折邊異徑管的厚度,應按下列要求確定。

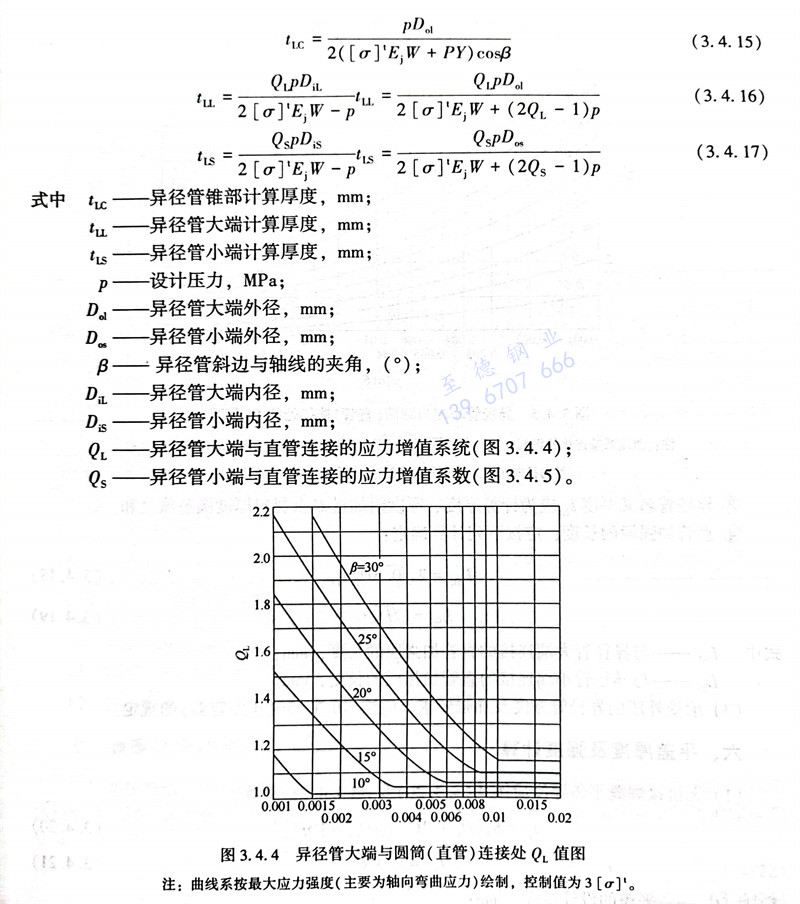

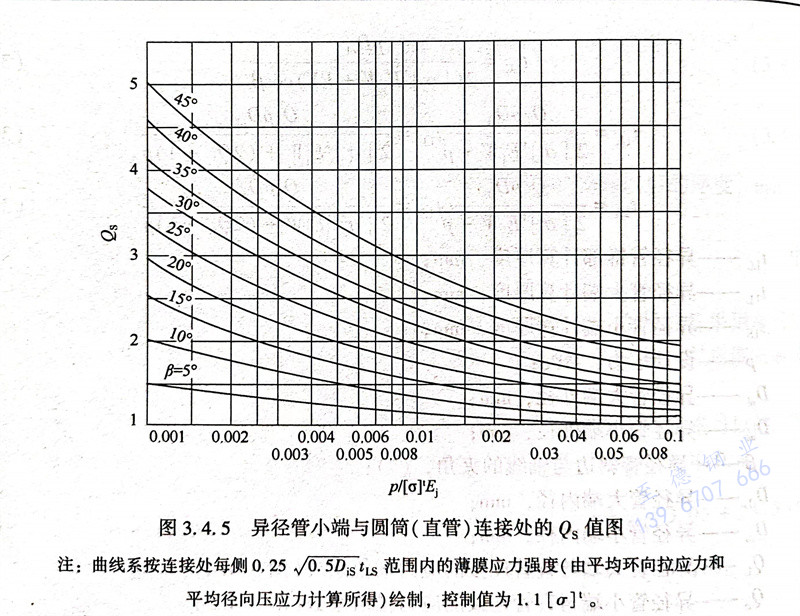

   ①. 應按設定的斜邊與軸線的夾角β,以下列三個公式計算異徑管各部的厚度,選其厚度最大值。


式 15.jpg

圖 5.jpg


   ②. 異徑管厚度的選?。?/span>


      a. 當計算的厚度最大值小于或等于大端連接的直管有效厚度t。時,異徑管的名義厚度可取與直管相同的名義厚度。


      b. 當計算的厚度最大值大于大端連接的直管有效厚度t。時,應按下述要求處理:管道布置允許減小斜邊與軸線的夾角β時,可重新計算;不能改小斜邊與軸線的夾角β時,可采用式(3.4.15)~式(3.4.17)方法計算的厚度最大值,并采用無折邊的非標準異徑管[圖3.4.33(c)])]的設計結構,該異徑管應在兩端增加直管的加強段。


  ③. 異徑管名義厚度t,應為計算厚度、厚度附加量C及材料厚度圓整值之和。

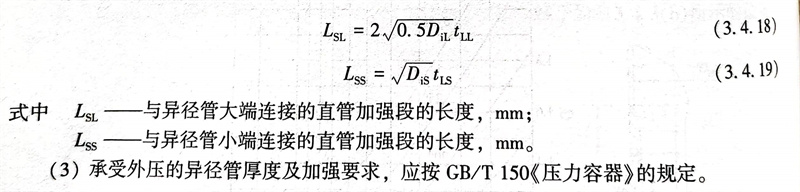

  ④. 直管加強段的長度,應按下列計算確定:


式 18.jpg



3. 承受外壓的不銹鋼異徑管厚度及加強要求,應按GB/T 150《壓力容器》的規定。
