1. 水壓試驗

  不銹鋼卡壓式管件兩端封堵后，注入自來水至2.5 MPa試驗壓力，在試驗壓力下持續(xù)15s，結(jié)果應符合12.4.2.1a條的要求。

2. 氣密試驗

  將不銹鋼卡壓式管件裝在氣密試驗臺上，浸沒水中，充入純凈的壓縮空氣，用于氣體介質(zhì)的氣密試驗壓力為1.7MPa，用于液體介質(zhì)的氣密試驗壓力為0.6MPa。在試驗壓力下持續(xù)10s，結(jié)果應符合12.4.2.1b的要求。

3. 耐壓試驗

  試件兩端與長度為200mm的薄壁不銹鋼管卡壓連接，組成一組試樣，進行耐壓試驗，試驗介質(zhì)為自來水，其試驗壓力為2.5MPa，保壓1min，管件與管子的連接部位應無滲漏和脫落現(xiàn)象。

4. 負壓試驗

  應使用3個不同公稱通徑的管件分別與長度為200mm的等徑薄壁不銹鋼管卡壓連接后構(gòu)成一組試件，試驗時，室內(nèi)溫度為（20±5）℃，試驗壓力為-80kPa，在該試驗壓力下，保持1h后，管件和管子內(nèi)壓差不得大于5kPa及有其他異常。

5. 拉拔試驗

  試件兩端與長度為300mm的薄壁不銹鋼管卡壓連接，組成一組試樣，向管內(nèi)封入0.6 MPa氣壓，固定在拉伸試驗機上。進行拉拔試驗時，以2mm／min的速度進行拉伸，測定出現(xiàn)泄漏時的最大拉伸力，此時的拉伸力應大于最小抗拉阻力。不銹鋼卡壓式管件的最小抗拉阻力見表12-34。

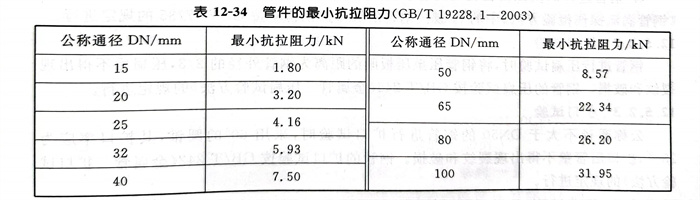

  表12-34管件的最小抗拉阻力（GB/T 19228.1-2003）

6. 溫度變化試驗

  溫度變化性能試驗按DVGW W534：1995《飲水裝置中的管接頭》規(guī)程中第12章要求進行。

7. 交變彎曲試驗

  交變彎曲試驗按DVGW W534：1995規(guī)程中第15章要求進行。

8. 振動試驗

  試件兩端與長度為200mm的薄壁不銹鋼管卡壓連接，組成一組試樣，在試樣附近固定一端，并與水壓試驗泵連接，加壓至1.75 MPa并保壓，試驗介質(zhì)為自來水。在試樣的另一端端部進行振動，其振動條件應符合表12-35的規(guī)定。進行振動試驗時，試驗壓力為1.75 MPa，在該壓力下，持續(xù)10萬次振動，管件和管子連接部位應無滲漏和脫落現(xiàn)象。

  表12-35 振動條件（GB/T 19228.1-2003）

9. 壓力波動試驗

  壓力波動試驗按DVGW W534：1995規(guī)程中第11章要求進行。

10. 衛(wèi)生試驗

  用戶要求時或型式試驗時，用于輸送飲用凈水和生活飲用水管件的衛(wèi)生試驗應符合《生活飲用水輸配水設備及防護材料衛(wèi)生安全性評價規(guī)范》的規(guī)定。
