標準型管件包括熱壓彎頭、熱壓T形三通、異徑管、封頭4種。

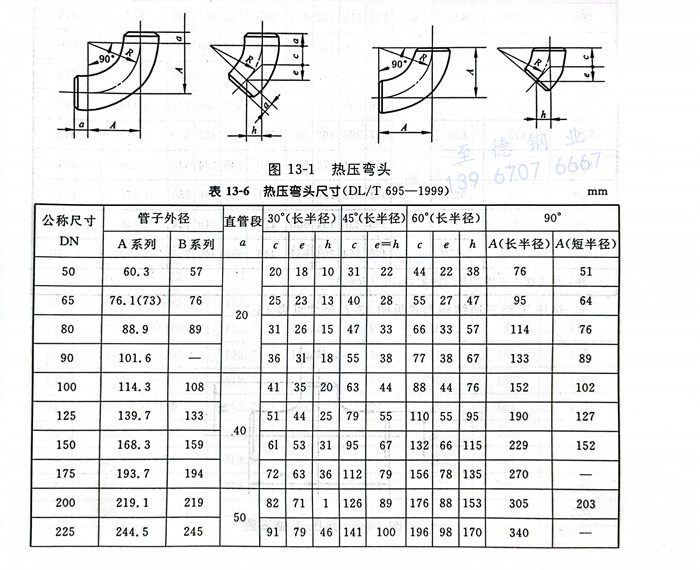

a. 熱壓彎頭結構型式見圖13-1，尺寸見表13-6。

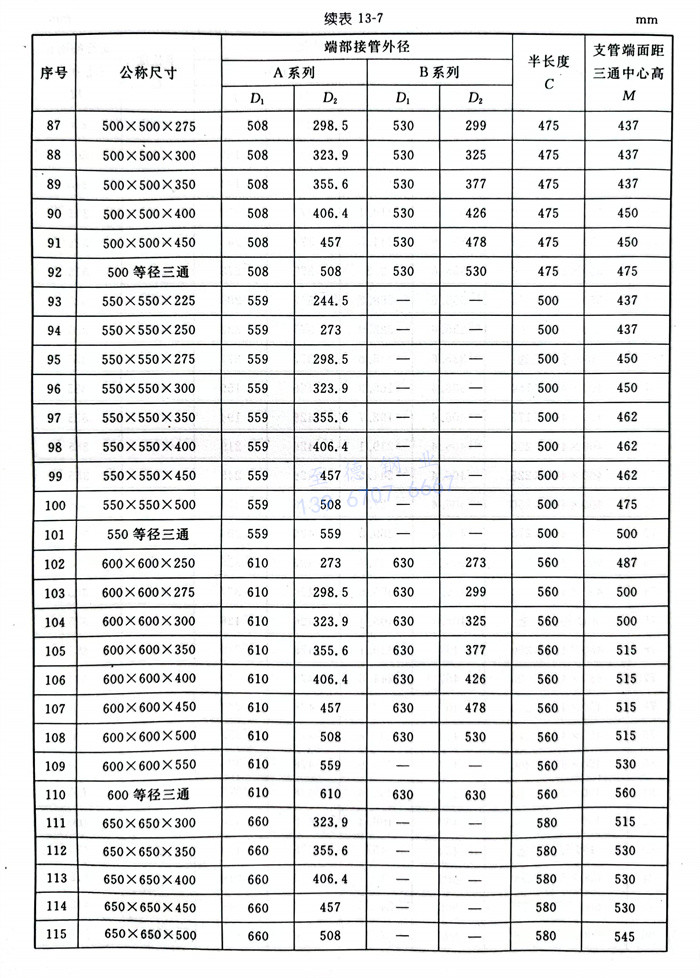

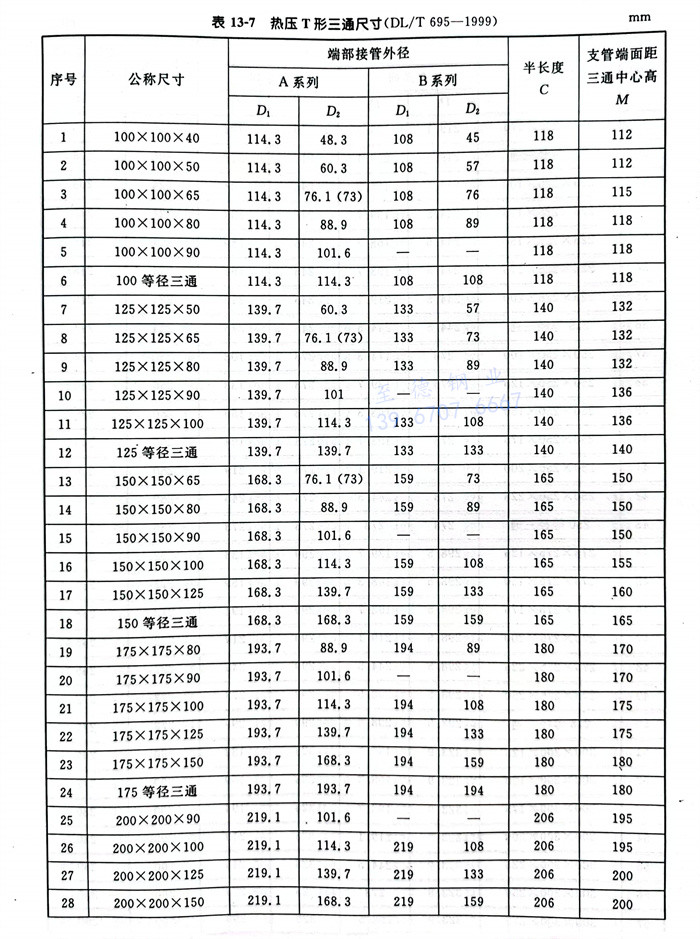

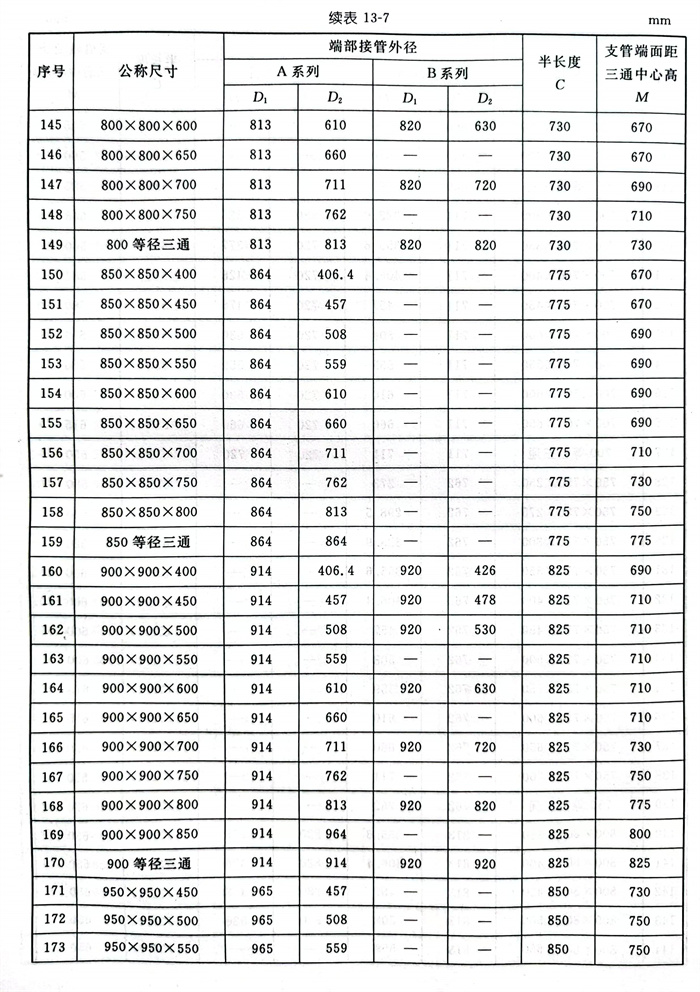

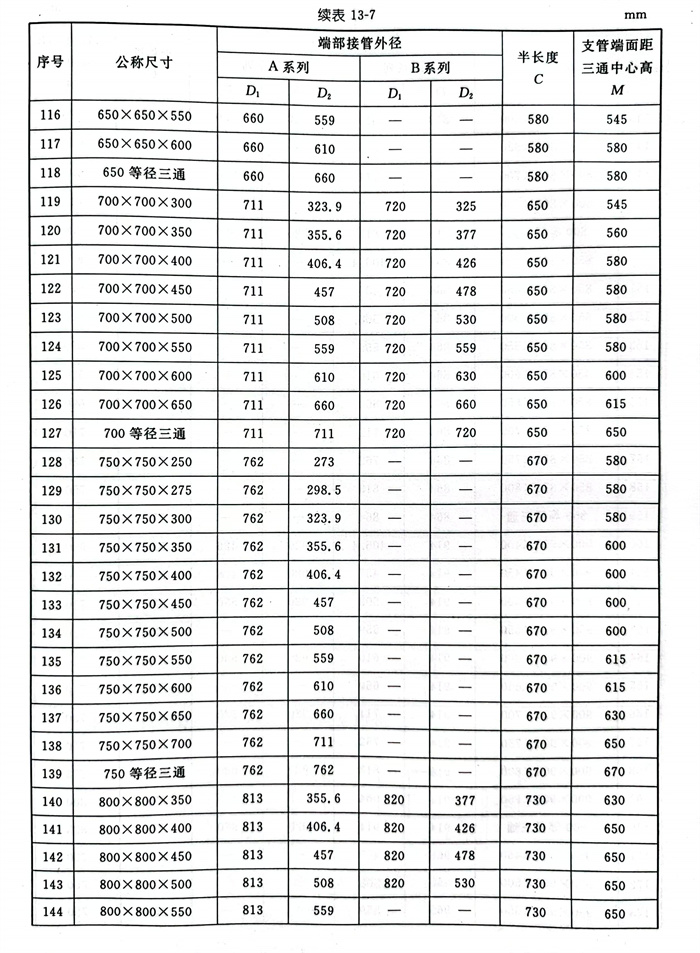

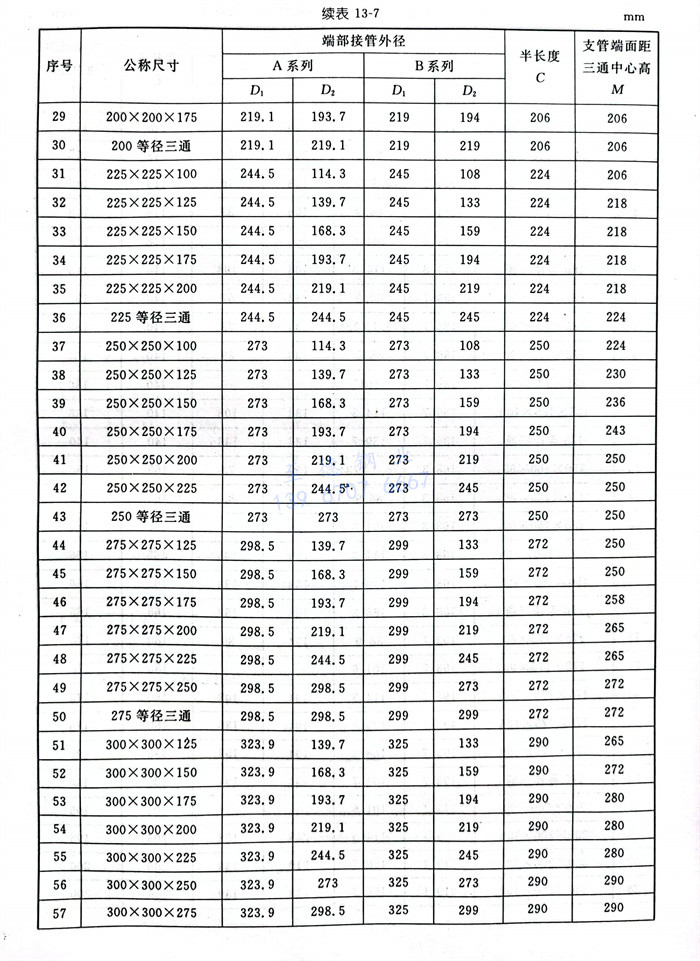

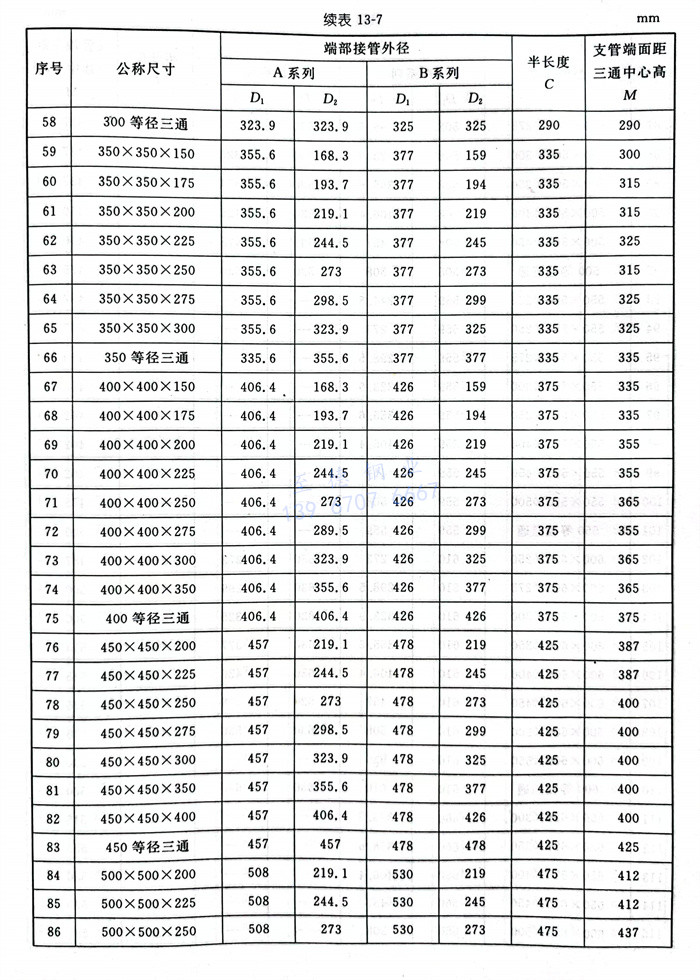

b. 熱壓T型三通結構型式見圖13-2，尺寸見表13-7。

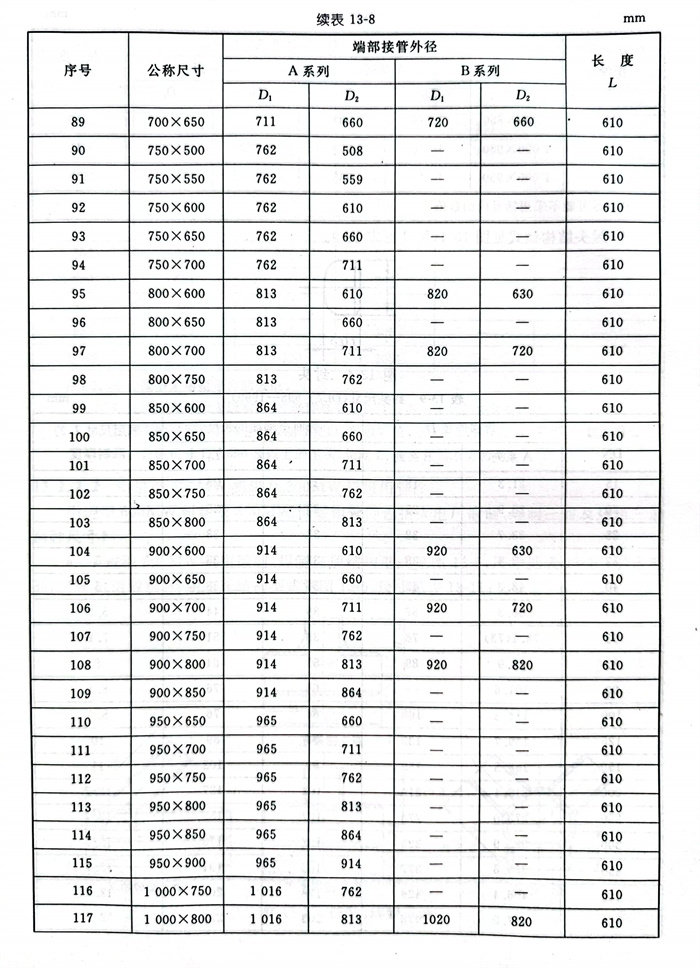

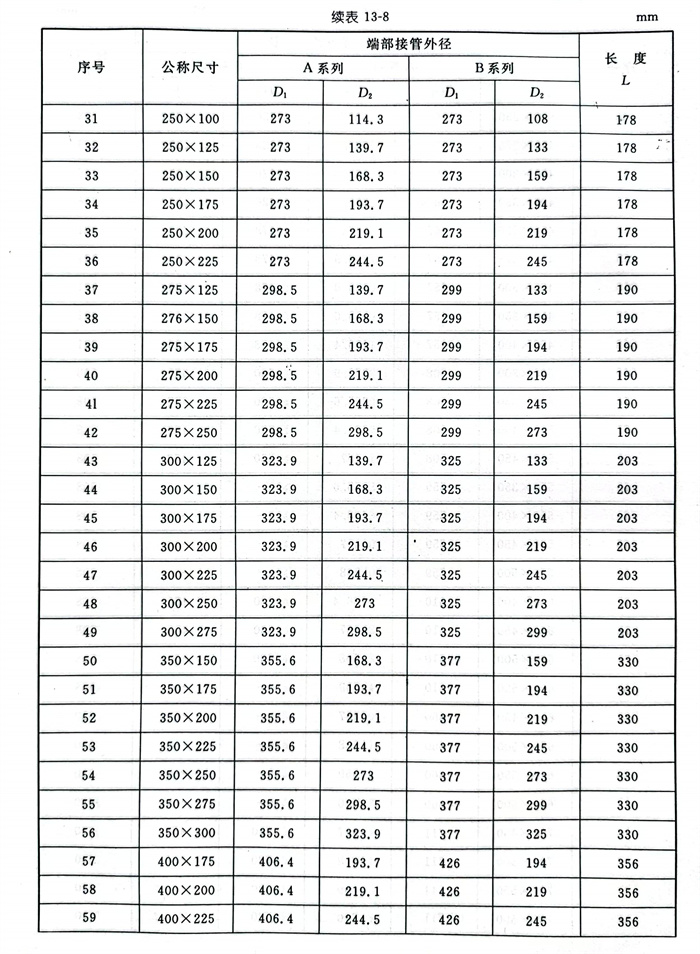

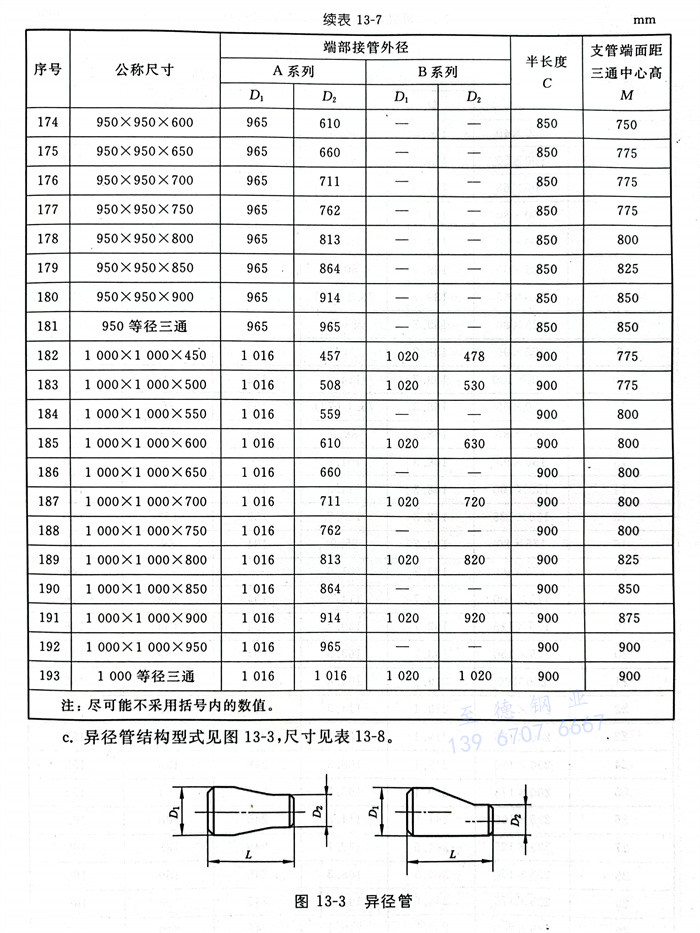

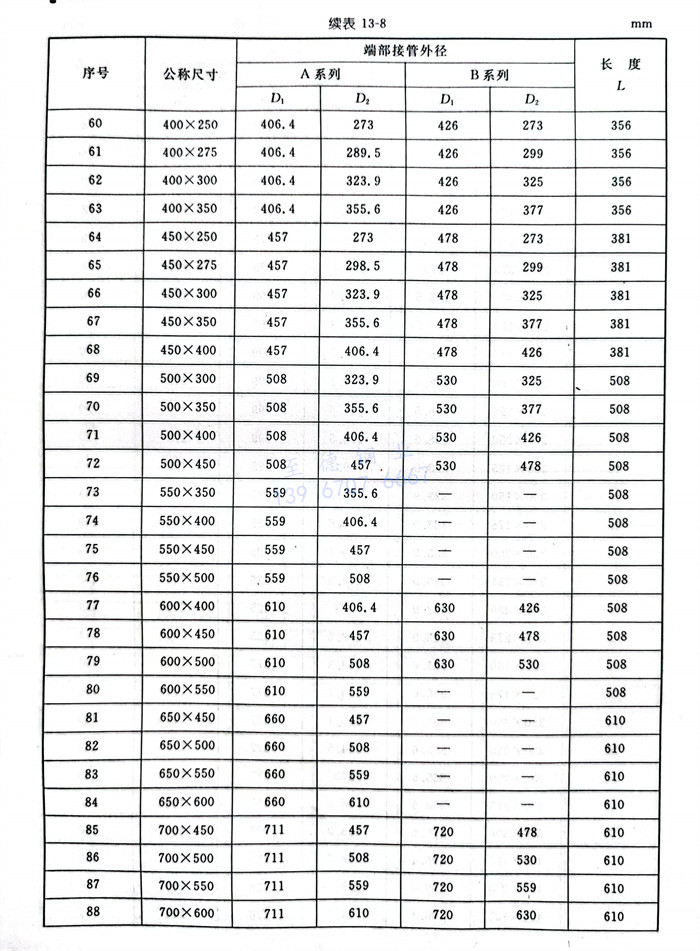

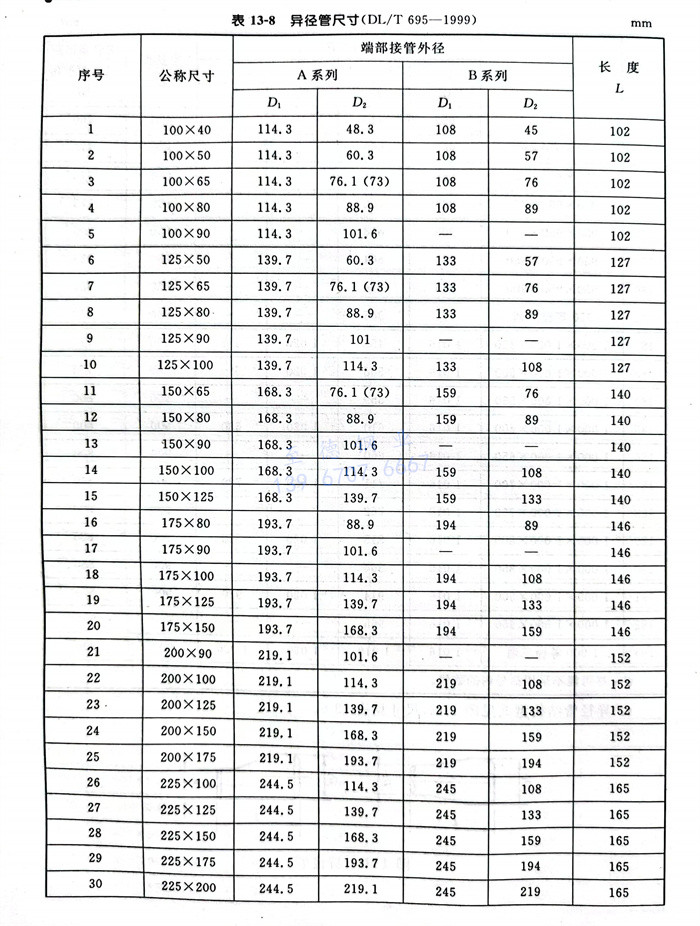

c. 異徑管結構型式見圖13-3，尺寸見表13-8。

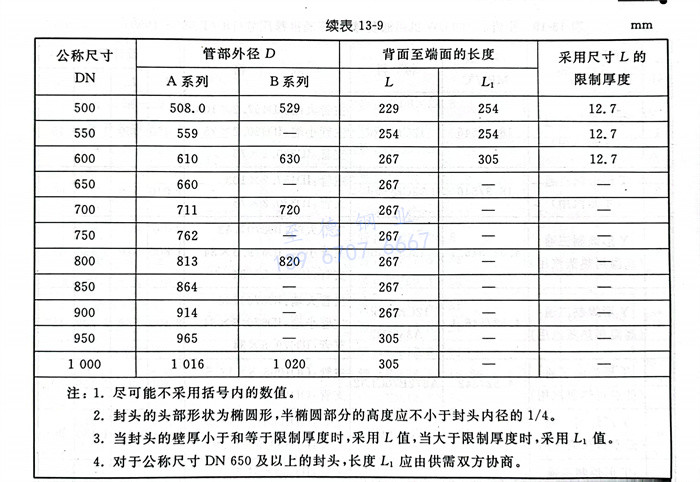

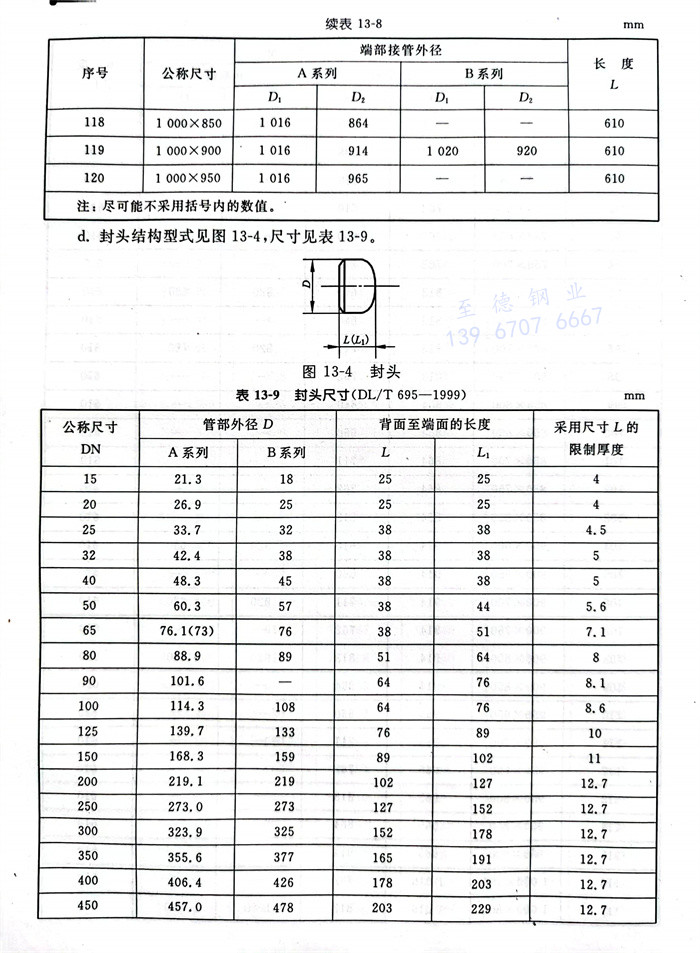

d. 封頭結構型式見圖13-4，尺寸見表13-9。
注：1. 盡可能不采用括號內的數值。
2. 封頭的頭部形狀為橢圓形，半橢圓部分的高度應不小于封頭內徑的1/4。
3. 當封頭的壁厚小于和等于限制厚度時，采用L值，當大于限制厚度時，采用L1值。
4. 對于公稱尺寸DN 650及以上的封頭，長度L1應由供需雙方協商。
