電站用不銹鋼異徑管基本尺寸是制造產品必須保證的參數,包括長度、錐角及過渡弧角、圓度。

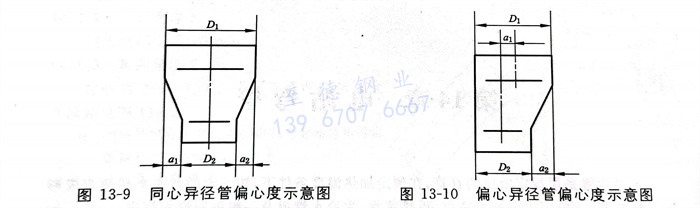

  電站用不銹鋼異徑管錐角不應大于30°,其外側過渡曲率半徑應不小于大端接管外徑的1/10。電站用不銹鋼異徑管有效厚度無論何處均不應小于大端接管的最小壁厚。沿異徑管中心線的整個長度上外壁圓度不應大于6%,而兩端面的圓度偏差,用內徑弧長為(1/6~1/4)周長的找圓樣板檢查,不應出現大于1mm的間隙。同心異徑管兩端軸線應重合,其偏心度(a1-a2)/2不得大于異徑管大端接管外徑的1%,且不大于5mm,見圖13-9。偏心異徑管兩端軸線應平行,其偏差不得大于異徑管大端接管外徑的1%,且不大于3mm;偏心異徑管斜側偏差[(D1/2+a1)-(D2/2+a2)]不得大于異徑管大端接管外徑的1%,且不大于5mm,見圖13-10。普通焊接的鋼板焊制異徑管只能應用在PN1.6MPa及以下參數范圍。
