a. 不銹鋼彎管表面不應(yīng)有裂紋、折疊、重皮、凹陷、尖銳劃痕等缺陷。表面以現(xiàn)裂紋、重皮等缺陷，應(yīng)逐步修磨直至缺陷完全消除，修磨后的實(shí)際壁厚應(yīng)符合14.3.2.6c條要求。
b. 不銹鋼彎管不應(yīng)有過燒組織，不應(yīng)出現(xiàn)晶間裂紋。
c. 不銹鋼彎管任何一點(diǎn)的實(shí)測(cè)壁厚不應(yīng)小于管系直管最小壁厚Sm。
d. 熱彎不銹鋼彎管的圓度（彎曲部分同一圓截面上最大外徑與最小外徑之差與最大外徑之比）不應(yīng)大于7％；冷彎彎管的圓度不應(yīng)大于8％；對(duì)于主蒸汽管道、再熱蒸汽管道及設(shè)計(jì)壓力＞8MPa的管道，彎管圓度不應(yīng)大于5％。彎管兩端直管段端部的圓度應(yīng)符合相應(yīng)鋼管技術(shù)標(biāo)準(zhǔn)要求。

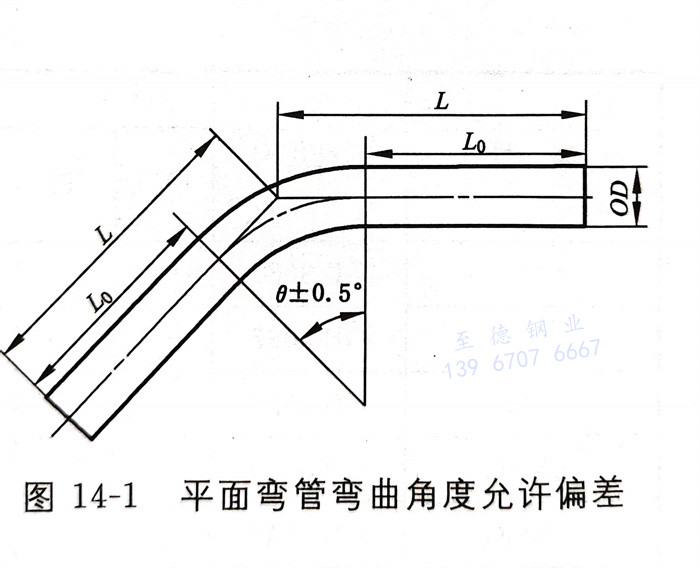

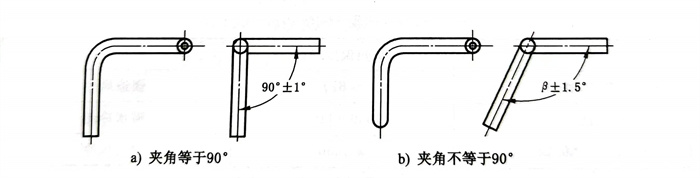

e. 平面彎管彎曲角度的允許偏差為±0.5°（如圖14-1所示）；不在同一平面上兩個(gè)連續(xù)彎空間夾角β的允許偏差：當(dāng)夾角成90°時(shí)，允許偏差為±1°；當(dāng)夾角不成90°時(shí)，允許偏差為士1.5°（如圖14-2所示）。
f. 不銹鋼彎管的彎曲半徑允許偏差為±50mm。

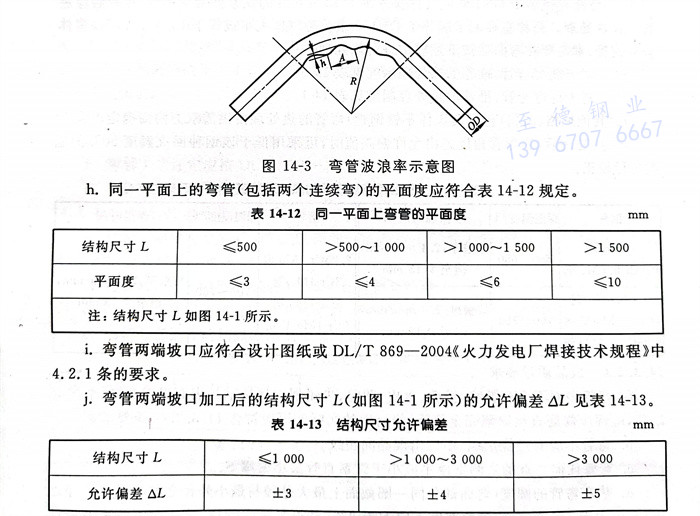

g. 熱彎彎管和波浪率（波高h(yuǎn)與外徑OD之比）不應(yīng)大于2％，冷彎彎管的波浪率不應(yīng)大于3％，且波距A與波高h(yuǎn)之比應(yīng)大于12（如圖14-3所示）。
h. 同一平面上的彎管（包括兩個(gè)連續(xù)彎）的平面度應(yīng)符合表14-12規(guī)定。
i. 不銹鋼彎管兩端坡口應(yīng)符合設(shè)計(jì)圖紙或DL/T 869-2004《火力發(fā)電廠焊接技術(shù)規(guī)程》中4.2.1條的要求。
j. 不銹鋼彎管兩端坡口加工后的結(jié)構(gòu)尺寸L（如圖14-1所示）的允許偏差ΔL見表14-13。
k. 合金鋼彎管熱處理后的硬度值、金相組織和晶粒度應(yīng)符合相應(yīng)的鋼管技術(shù)標(biāo)準(zhǔn)要求。
l. 不銹鋼彎管應(yīng)清除內(nèi)外壁雜物，并按供需雙方協(xié)議規(guī)定的方法清除彎管的氧化皮。
