1. 電站彎管標記

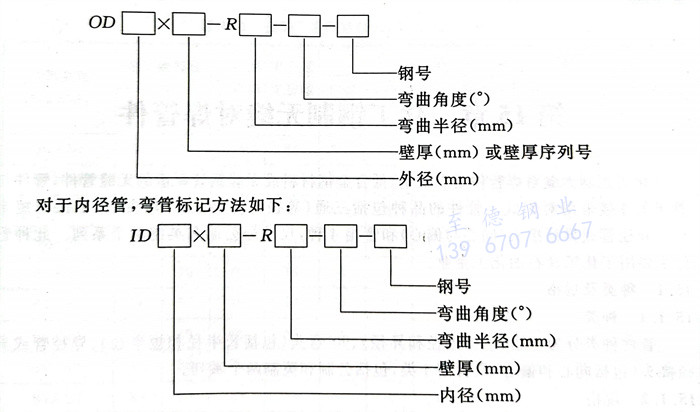

 a. 標記方法


   對于外徑管，電站彎管標記方法如下：


雜 1.jpg


 b. 標記示例


  外徑OD為325mm，壁厚S為30 mm，鋼號為12 CrlMoV，彎曲半徑R為1 300mm，彎曲角度0為90°的彎管表示為：OD325×30-R1300-90°-12Cr1MoV


  外徑OD為168mm，壁厚序列號為Sch40，鋼號為A106B，彎曲半徑R為900mm，彎曲角度0為90°的彎管表示為：OD168×Sch40-R900-90°-A106B


  內徑ID為370mm，壁厚S為40mm，鋼號為A335P91，彎曲半徑R為1800mm，彎曲角度0為90°的彎管表示為：ID370×40-R1800-90°-A335P91


2. 電站彎管標志


  在彎管直管段上應醒目地標示出直徑、壁厚、鋼號、彎曲半徑、彎曲角度（或以供需雙方商定的內容進行標記），以及制造廠名、制造日期等內容。主蒸汽管道、再熱蒸汽管道和主給水管道的彎管還應在直管段上用鋼印作材料標記（包括鋼號和鋼管爐批號）。
