化工鋼制承插焊管件是以美國和日本管件相關標準為依據,并結合我國化工行業實際情況制定的一種專用管件標準,常用于小型管道。
1. 壓力等級
管件壓力等級分為3000磅級和6000磅級兩種,但活接頭僅用于3000磅級。磅級系指磅每平方英寸的壓力單位。
2. 計算壓力額定值用基準管子與相應管子壁厚

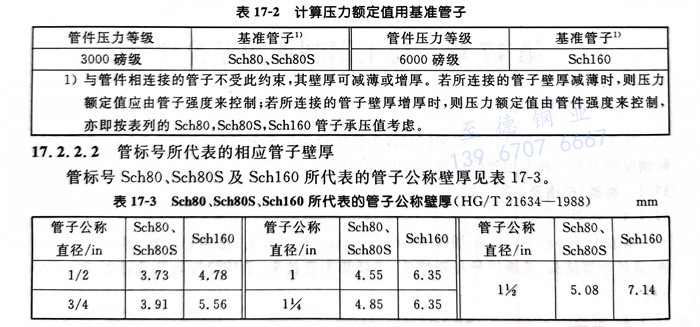

a. 計算壓力額定值用基準管子見表17-2。
與管件相連接的管子不受此約束,其壁厚可減薄或增厚。若所連接的管子壁厚減薄時,則壓力額定值應由管子強度來控制;若所連接的管子壁厚增厚時,則壓力額定值由管件強度來控制,亦即按表列的Sch80,Sch80S,Sch160管子承壓值考慮。
b. 管標號所代表的相應管子壁厚
管標號 Sch80、Sch80S及Sch160所代表的管子公稱壁厚見表17-3。
表17-3 Sch80、Sch80S、Sch160所代表的管子公稱壁厚(HG/T 21634-1988)
