化工鋼制承插焊管件是以美國和日本管件相關標準為依據,并結合我國化工行業實際情況制定的一種專用管件標準,常用于小型管道。
1. 承插焊90°彎頭(90°SWE)

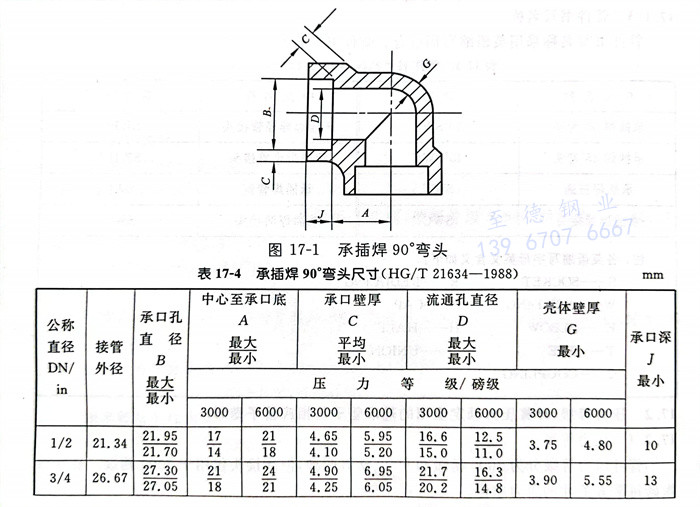

承插焊90°彎頭型式見圖17-1,尺寸見表17-4。
2. 承插焊45°彎頭(45°SWE)

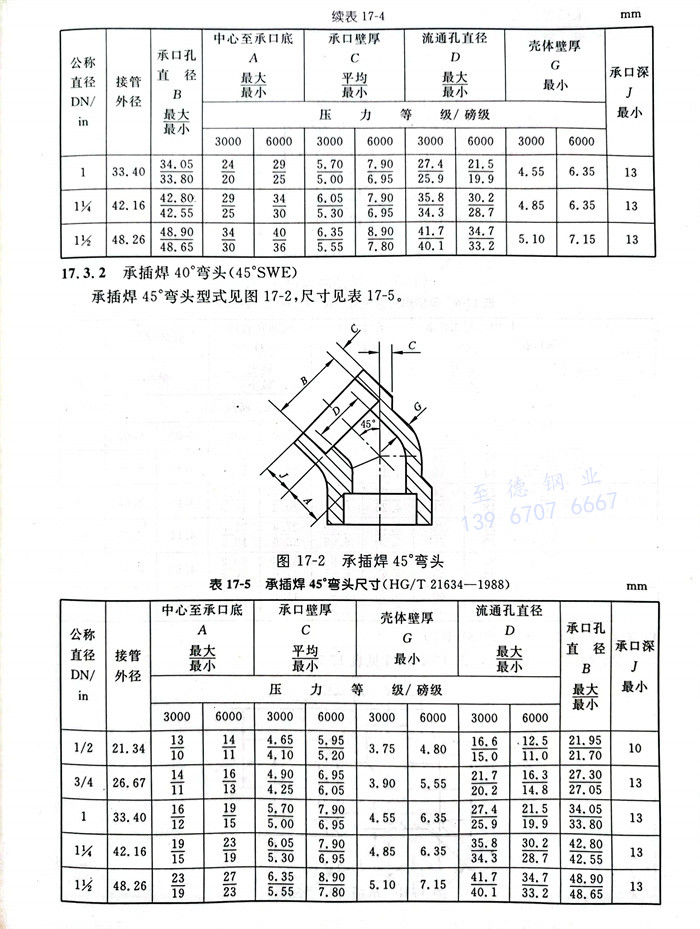

承插焊45°彎頭型式見圖17-2,尺寸見表17-5。
3. 承插焊三通(SWT)

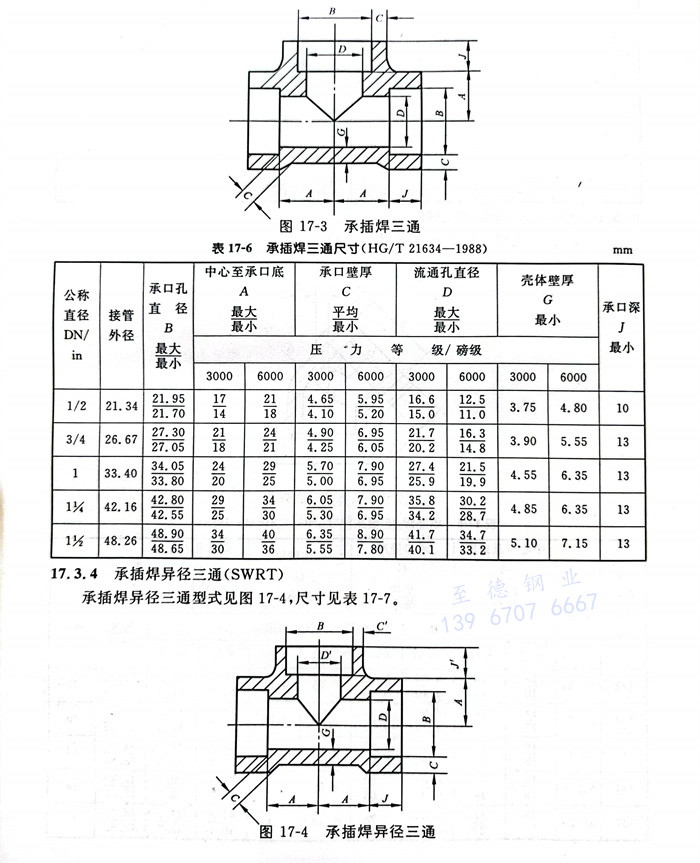

承插焊三通型式見圖17-3,尺寸見表17-6。
4. 承插焊異徑三通(SWRT)

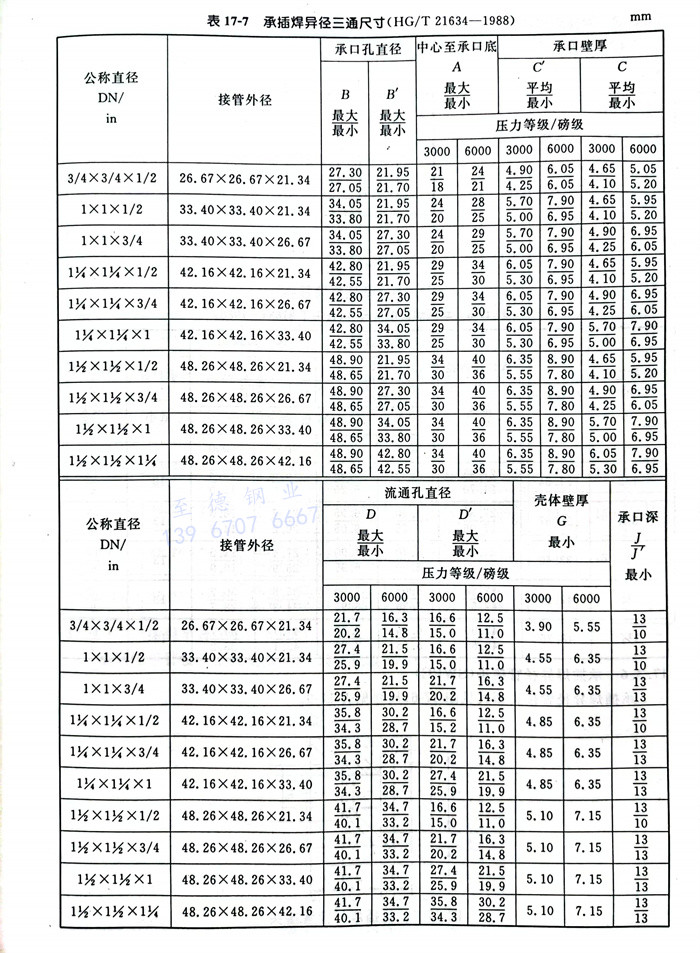

承插焊異徑三通型式見圖17-4,尺寸見表17-7。
5. 承插焊管接頭(SWC)

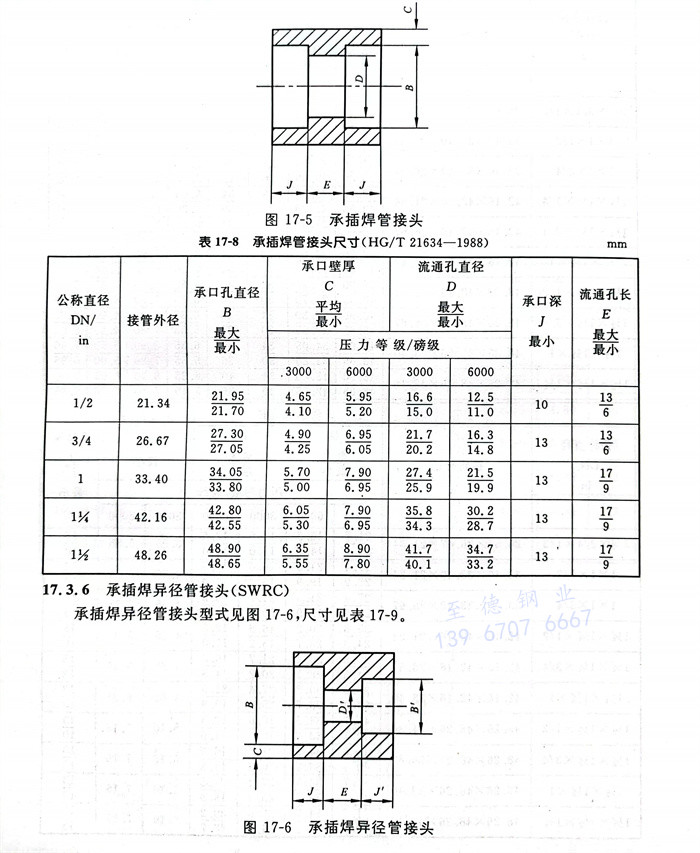

承插焊管接頭型式見圖17-5,尺寸見表17-8。
6. 承插焊異徑管接頭(SWRC)

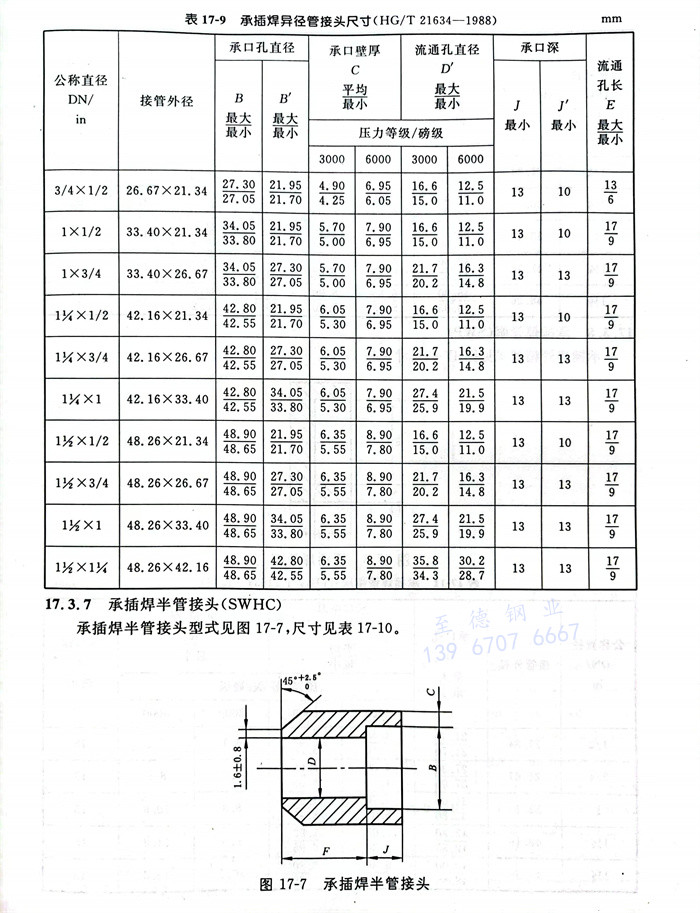

承插焊異徑管接頭型式見圖17-6,尺寸見表17-9。
7. 承插焊半管接頭(SWHC)

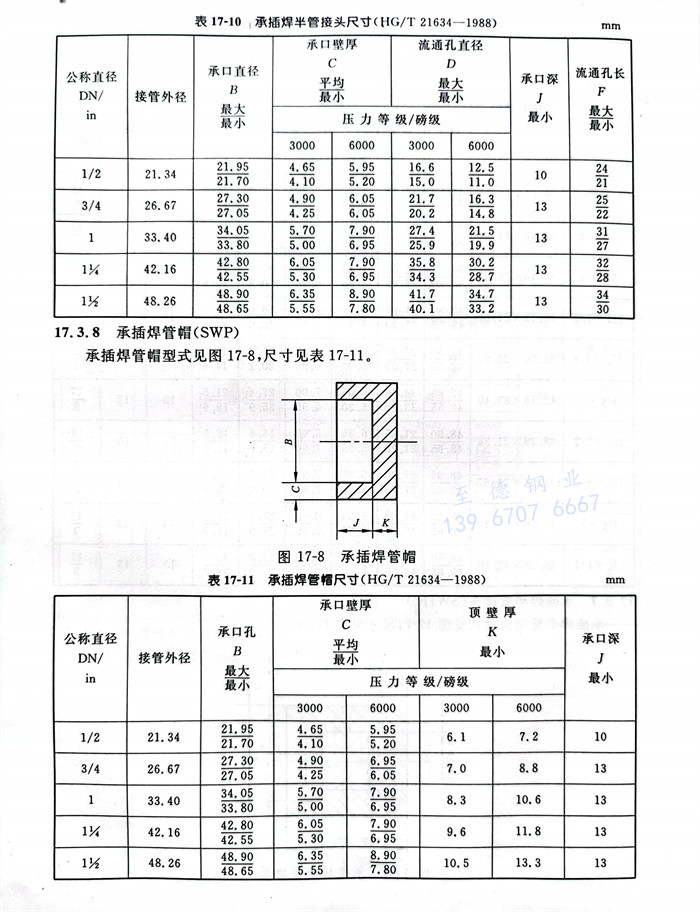

承插焊半管接頭型式見圖17-7,尺寸見表17-10。
8. 承插焊管帽頭(SWP)
承插焊管帽型式見圖17-8,尺寸見表17-11。
9. 承插焊活接頭

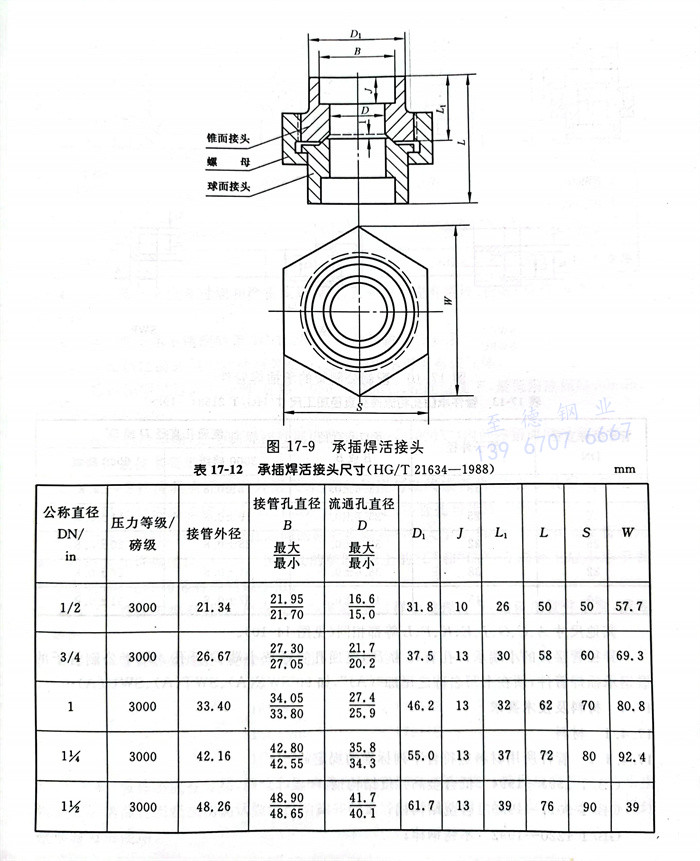

承插焊活接頭型式見圖17-9,尺寸見表17-12。
10. 承插焊管件配公制管的加工尺寸

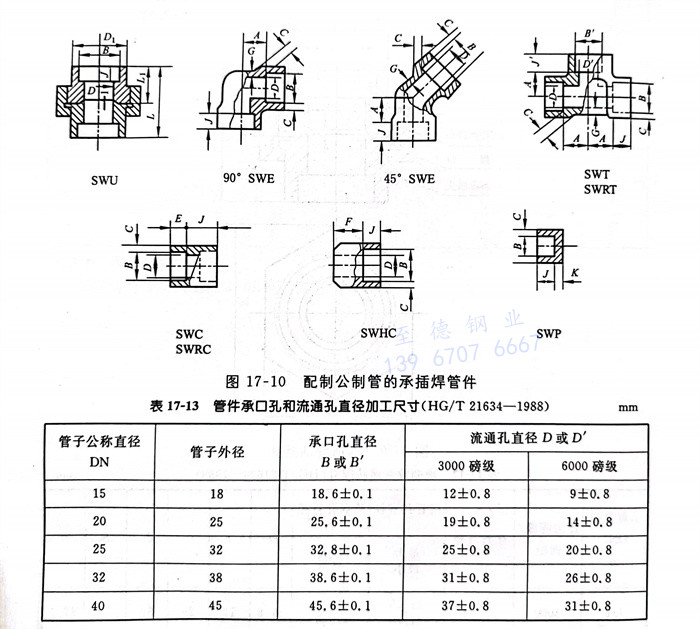

配制公制管的鍛鋼承插焊管件型式見圖17-10,其承口孔和流通孔直徑加工尺寸見表17-13。
其他尺寸A、C、G、J、E、K、F、L等都相同(見圖14-10)。
異徑管接頭的小端承口孔直徑為B',流通孔直徑按小端D'開孔。用于公制管子的鍛鋼承插焊管件,須在書寫名稱之尾加“(A)”,如90°SWE(A)、SWT(A)、SWU(A)····。
