普通純度鐵素體不銹鋼管焊接，通常采用焊條電弧焊、鎢極氬弧焊、熔化極氣體保護(hù)焊和埋弧焊等。

1. 焊條電弧焊

  填充金屬主要分兩類(lèi)：一類(lèi)同質(zhì)的鐵素體型焊條；另一類(lèi)為異質(zhì)的奧氏體型（或鎳基合金）焊條。

  用同質(zhì)焊條焊成的焊縫的優(yōu)點(diǎn)是：焊縫與母材金屬有一樣顏色和形貌，相同的線(xiàn)脹系數(shù)和大體相似的耐蝕性，但抗裂性不高。用奧氏體焊條所焊成的異質(zhì)焊縫具有很好的塑性，應(yīng)用較多，不過(guò)要控制好母材對(duì)奧氏體焊縫的稀釋。但是，用異質(zhì)焊條施焊，不能防止熱影響區(qū)的晶粒長(zhǎng)大和焊縫形成馬氏體組織，而且焊縫與母材金屬的色澤也不相同。

  表4-1介紹了焊接普通純度鐵素體型不銹鋼管常用焊條的型號(hào)和牌號(hào)。

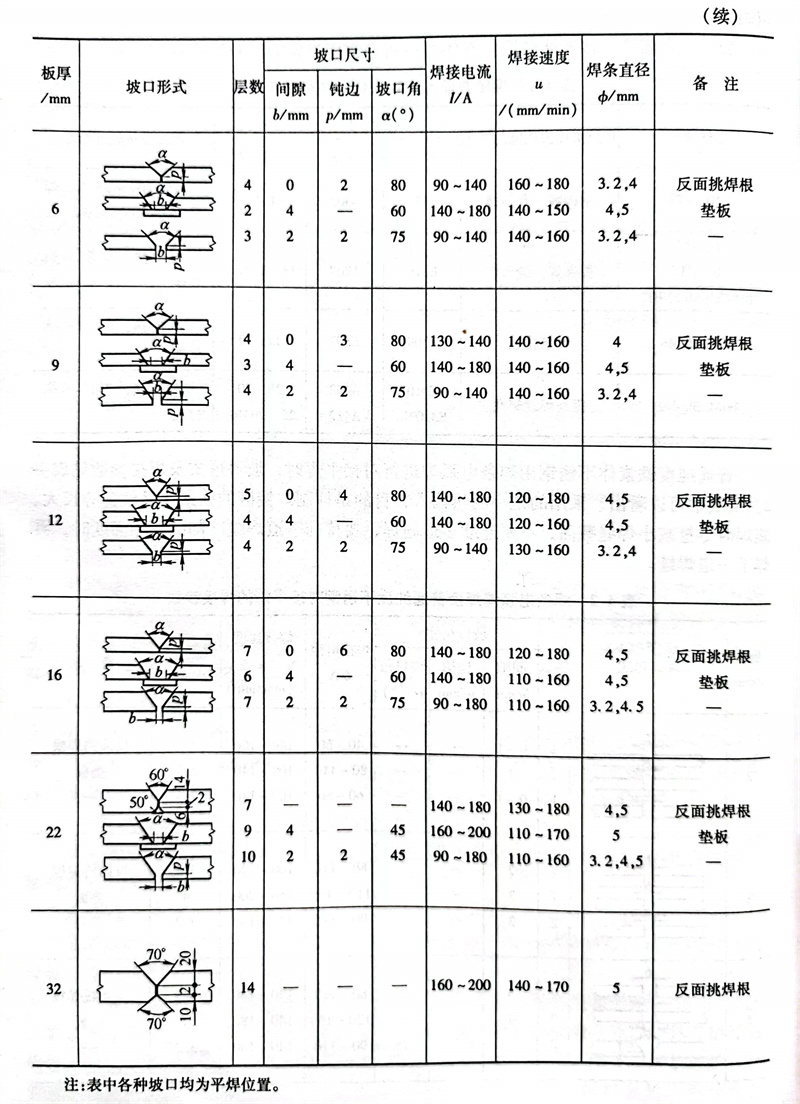

  普通純度鐵素體不銹鋼管用焊條電弧焊進(jìn)行對(duì)接平焊時(shí)，坡口形式及焊接參數(shù)見(jiàn)表4-2。從表中可以看出，采用的是小的熱輸人，目的是抑制焊接區(qū)的鐵素體晶粒過(guò)分長(zhǎng)大。施焊時(shí)盡量減小焊縫截面，不要連續(xù)多道施焊，要待前一道焊縫冷卻到預(yù)熱溫度時(shí)，再焊下一道焊縫。

   用同類(lèi)材質(zhì)焊條焊接了10Cr17、008Cr30Mo2鋼對(duì)接接頭。其焊接接頭力學(xué)性能見(jiàn)表4-3。

2．其他焊接方法

  美國(guó)AWSA5.22-80中規(guī)定了焊接普通純度鐵素體不銹鋼管用藥芯焊絲的熔敷成分，見(jiàn)表4-4。

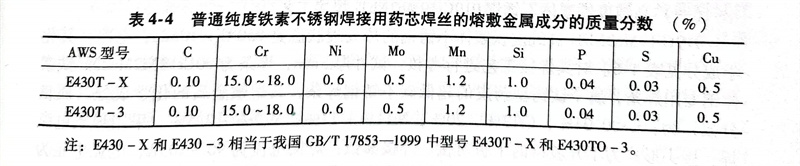

  表4-4普通純度鐵素不銹鋼管焊接用藥芯焊絲的熔敷金屬成分的質(zhì)量分?jǐn)?shù)(%)

             注：E430-X和E430-3相當(dāng)于我國(guó)GB/T 17853-1999中型號(hào)E430T-X和E430TO-3。

   美國(guó)AWSA5.9-81中，規(guī)定了焊接普通純度鐵素體不銹鋼埋弧焊、熔化極和鎢極氬弧焊的熔敷金屬化學(xué)成分見(jiàn)表4-5。從表中可以看出，ER26-1是一種純度很高的埋弧焊焊絲，但在埋弧焊施焊過(guò)程中，由于焊劑的影響，其焊縫金屬的純度可能會(huì)降低。

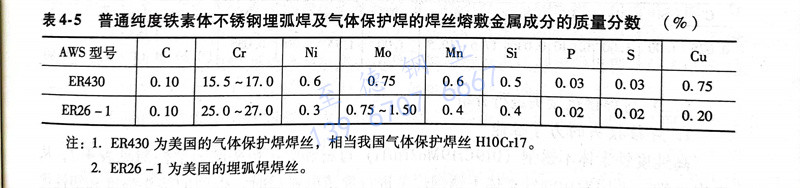

  表4-5 普通純度鐵素體不銹鋼埋弧焊及氣體保護(hù)焊的焊絲熔敷金屬成分的質(zhì)量分?jǐn)?shù)(%)

        注：1. ER430為美國(guó)的氣體保護(hù)焊焊絲，相當(dāng)我國(guó)氣體保護(hù)焊絲H10Cr17。

               2. ER26-1為美國(guó)的埋弧焊焊絲。

   脈沖MAG焊工藝是一種低熱輸入的焊接方法，由于熱輸入脈沖作用，焊接熔池各點(diǎn)都經(jīng)歷二、三次加熱和冷卻的過(guò)程，高溫停留時(shí)間比恒流焊接時(shí)短，對(duì)母材熱影響區(qū)的作用減弱，這樣就減少了熱影響區(qū)粗晶粒寬度，提高了該區(qū)金屬的沖擊韌度。這種焊接方法不僅適用于普通純度鐵素體不銹鋼的焊接，同樣也適用于超高純度鐵素體不銹鋼的焊接。

3. 操作要點(diǎn)

  焊接過(guò)程中，盡量減少焊接接頭在高溫時(shí)的停留時(shí)間，有助于防止焊接接頭熱影響區(qū)鐵素體組織的晶粒很快長(zhǎng)大，從而提高焊接接頭塑性?？刹扇『负髲?qiáng)制冷卻的方法來(lái)減少高溫脆化和475℃脆性，防止裂紋的形成。

  a. 無(wú)論采用何種焊接方法，都應(yīng)采用小的熱輸人的焊接參數(shù)，選用小直徑的焊接材料。

  b. 采用窄焊縫技術(shù)和快的焊接速度進(jìn)行多層多道焊。焊接時(shí)，焊接材料不允許進(jìn)行擺動(dòng)施焊。

  c. 多層焊時(shí)，要嚴(yán)格控制層間溫度在150℃左右，不宜連續(xù)施焊。

  d. 采用強(qiáng)制冷卻焊縫的方法，以減少焊接接頭的高溫脆化和475℃脆化，同時(shí)還可以減少焊接接頭的熱影區(qū)過(guò)熱，其方法是通氬氣冷卻或通水冷卻銅墊板等。
