1. 不銹鋼塔上儀表管口有液位計、溫度計、壓力表等，這些儀表管口應設在操作區內平臺上或梯子旁邊，便于觀察、操作和檢修的地方。儀表最好不要放在人孔旁（有破損的危險）。

2. 測量氣相溫度、壓力的溫度計和壓力計不能位于降液區。有些降液板下方設置有受液盤，此時塔盤的降液區并不是液體真正降落的區域，應該視塔盤擋板附近為降液區。分析口應設置平臺區域，以便于操作。由于降液區的影響，儀表及分析不銹鋼管口的布置不能滿足上述要求時，可采取加大平臺、延伸爬梯高度等方法解決。

3. 液位計和液面調節器管口方位設計

   a. 液位計和液面調節器的開口應布置在便于監視、檢查及能從抽出泵和調節閥的旁通處看見的位置，且液面應不受流入液體沖擊的影響。

   b. 液面調節變送器應設在平臺或梯子上操作方便的地方，站在梯子平臺上操作的液位調節器和液位計宜安裝在梯子的右側。液位計不能穿越平臺，不能位于爬梯靠平臺的一側，以免阻礙通道。

   c. 液位計不得位于其上層塔盤的降液區，以防止液位計出現假液位。

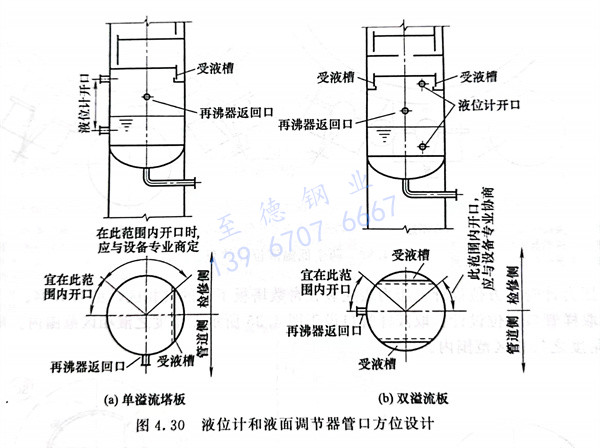

   d. 液位調節器最適宜的位置，是在檢查液位調節器時，可以看到液位計的地方，并應考慮由于液相進料影響的液位波動。當設置的擋板不能避免液位波動時，應與設備專業協商解決液位計的方位，取決于受液槽與再沸器返回口間的關系，如圖4.30所示。

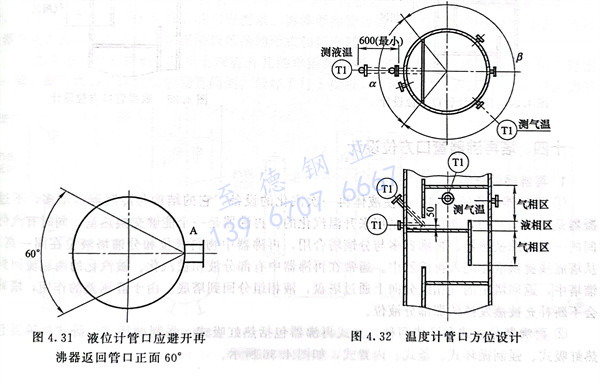

   e. 為使液位計指示準確，管口應避開再沸器返回管口正面60°角范圍內，見圖4.31，管口A為再沸器返回管口，在這個管口正面60°的范圍內，不布置液位計管口。若在液位計接口處設有擋板，則可不受上述范圍限制。液位計不安裝在塔平臺入口處，以免堵塞通道，最好位于平臺端部。

4. 溫度計管口方位設計

   a. 測液溫：通常由降流板側插入液相區，如圖4.32所示，大約高出塔板50mm處，不宜高出100mm。測氣溫：置于氣相區，如圖4.32所示。溫度計套管伸入塔內需檢查是否與降流板式凸出物內件相撞，且要考慮其插入或抽出空間，并注意避免妨礙人孔的通道。抽出空間最小為600mm。

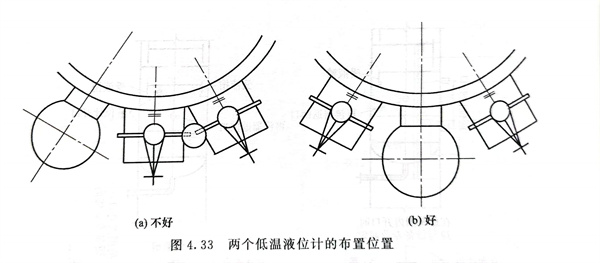

   b. 兩個低溫液位計不要靠在一起，防止“冷橋”產生和結霜，如圖4.33所示。

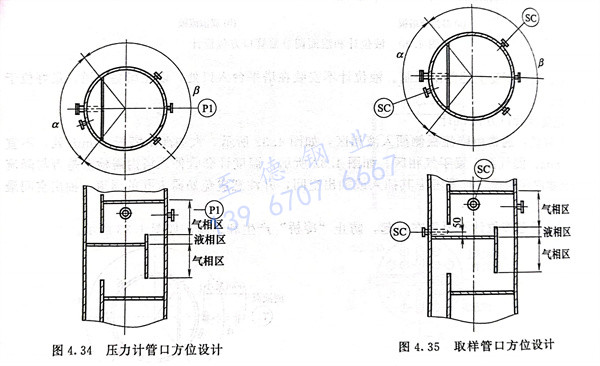

5. 壓力計管口方位設計。壓力表應裝在奇數塔板下面的氣相區，見圖4.34。

6. 取樣管口方位設計。取液樣管口設于圖4.35所示α角度之液相區范圍內。取氣樣管口設于β角度之氣相區范圍內。
