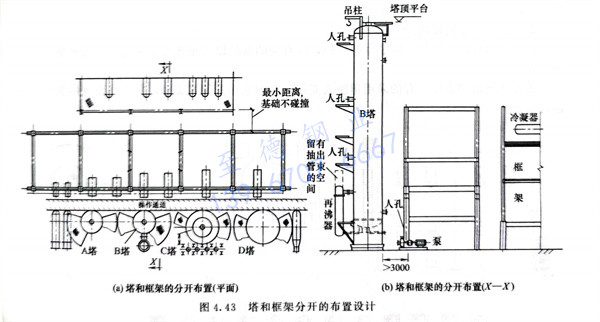

不銹鋼塔和框架分開的布置設計見圖4.43。塔與框架之間設置管廊，四臺塔按塔外壁成排布置。塔的回流泵、進料泵布置在管廊下靠近塔一側。不銹鋼塔頂冷凝器和回流罐等布置在框架上。A塔再沸器布置在地面，B塔再沸器附塔布置，C塔再沸器用框架支撐在地面，D塔再沸器布置在地面。
浙江至德鋼業有限公司參與負責的某些裝置項目的設備布置基本按照圖4.43進行設計的，塔上部設計了聯合平臺，再沸器布置在地面。
