1. 塔頂氣相管道介質溫度較高,要考慮熱補償。一般用L形配管的水平段作為熱補償,水平段要有足夠長。管道形狀不應有袋狀,以防止積液。


2. 塔頂至冷換設備間的不銹鋼管道應布置成“步步低”,不得出現“液袋”。塔頂油氣管道至多臺并聯的冷換設備時,宜采用對稱布置。當塔頂氣相采用空冷器冷凝時,對空冷器的配管要對稱布置,使其阻力降相同。


3. 減壓蒸餾裝置的減壓塔塔頂氣相管線直接與塔體開口焊接而不用法蘭連接,以減少泄漏。

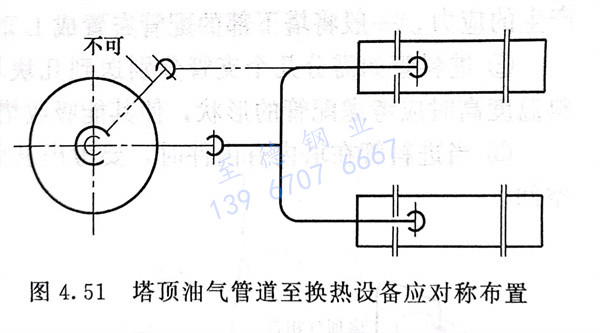

4. 分餾塔頂油氣管道一般不隔熱,只防燙;如該管道至多臺換熱設備,為避免偏流,油氣總管與冷凝器入口支管應對稱布置,見圖4.51。

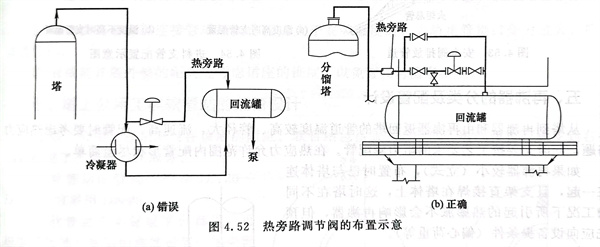

5. 當塔頂壓力用熱旁路控制時,熱旁路管應保溫,盡量短,其調節閥安裝在回流罐上部,且管道不得出現“袋形”,如圖4.52所示。
