1. 這兩條不銹鋼管道的溫度都比塔內溫度低些。管道沿塔壁垂直布置都比較長，應考慮溫度差產生的應力。一般將塔下部的配管布置成L形，利用其水平段吸收立管熱膨脹產生的位移。

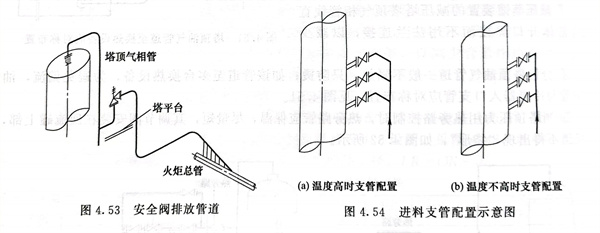

2. 進料管如需分幾個支管分別送到幾塊塔板上，則切斷閥應直接與塔的管口連接。當物料溫度高時應考慮配管的形狀，使其能吸收塔和管道之間由溫差引起的熱應力，見圖4.54。


3. 當進料管在塔內有內件時，要考慮從管口抽出內件的必要距離，在平臺上要留出操作空間。
