①. 不銹鋼塔上公用工程站應設在該塔的附近。軟管站包括氮?dú)狻⒖諝?、蒸汽和水,從左到右排列,根?jù)工藝需要可作取舍。


②. 軟管站的管徑一般在DN20~DN40,宜采用DN25。


③. 軟管站不必每層平臺都設,可根據具體情況按塔的高度設置。如果需要可在最高層和最低層平臺上設軟管掛鉤,將膠管勾住,其余的平臺可在其中一個平臺上設軟管掛鉤。


④. 如蒸汽不銹鋼管的垂直管段較長時,要考慮熱膨脹,可采用在不同層平臺下拐彎的辦法來解決。


⑤. 水管要考慮防凍,在其下部設放凈閥。

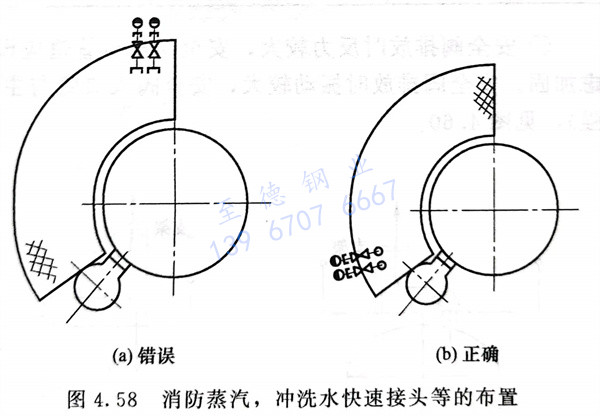

⑥. 消防蒸汽,沖洗水快速接頭等不應朝向操作者,且布置位置應盡量靠近平臺入口側,見圖4.58。
