①. 成組布置的不銹鋼臥式容器宜按支座基礎中心線對齊或按封頭切線對齊。不銹鋼臥式容器之間的凈距可按0.8m考慮(SH3011規定為0.8m,有的規范規定為0.7m)。
②. 在工藝設計中確定不銹鋼臥式容器尺寸時,盡可能選用相同長度不同直徑的容器,以利于設備布置。
③. 確定不銹鋼臥式容器的安裝高度時,除應滿足物料重力流或泵吸入高度等要求外,還應滿足下列要求。
a. 容器下有集液包時,應有集液包的操作和檢測儀表所需的足夠高度。
b. 容器下方需設通道時,容器底部配管與地面凈空不應小于2.2m。
c. 不同直徑的臥式容器成組布置在地面或同一層樓板或平臺上時,直徑較小的臥式容器中心線標高需要適當提高,使與直徑較大的臥式容器筒體頂面標高一致,以便于設置聯合平臺。
d. 布置在構架內的容器,其安裝高度應考慮操作平臺、閥門和儀表等操作需要的空間。

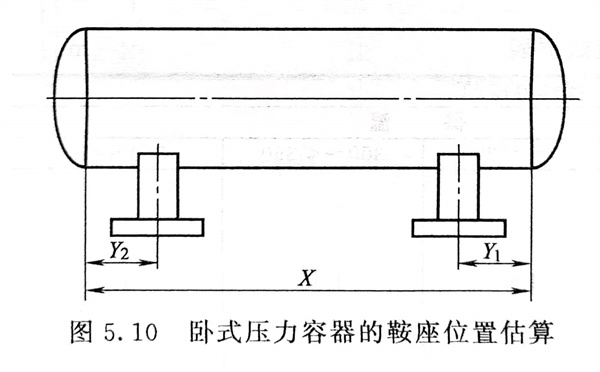

④. 當沒有設備的詳細資料進行設備布置時,不銹鋼臥式壓力容器的鞍座的安裝位置可參照?qǐng)D5.10。Y2=15%X。
⑤. 溫度的變化會引起容器的膨脹,因此鞍座的一端要設計為固定端,而另一端則為滑動端。一般情況下靠近管廊一端為固定端?;瑒?dòng)端的混凝土基礎要預先埋一塊鋼板,以減少摩擦,保護混凝土基礎。

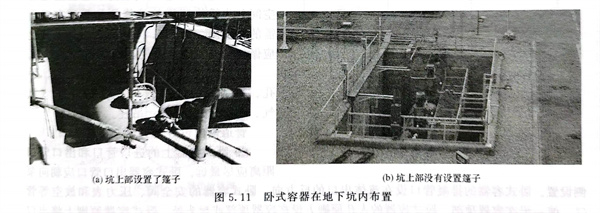

⑥. 不銹鋼臥式容器在地下坑內布置,應妥善處理坑內的積水和有毒、易爆、可燃介質的積聚,坑內尺寸應滿足容器的操作和檢修要求,見圖5.11,臥式容器在地下坑內布置,還需考慮以下因素。
a. 對多雨地區可考慮在地坑上部設置雨棚或布置構架的底層。
b. 對有毒、易燃、易爆介質可采用坑內填沙。
c. 對于可燃介質可在地坑底部設有空氣或蒸汽吹掃的篩孔管。
