①. 一般不銹鋼容器管道受工藝過程和容器結構的約束因素較少,所以不銹鋼管道的敷設重點在操作方便、經濟美觀。


  ②. 不銹鋼容器的周圍宜分為配管區和操作區,不銹鋼管道布置在配管區,儀表、人孔和梯子布置在操作區。


  ③. 不銹鋼管道宜沿著立式容器的外壁布置,管道上的閥門應與設備管口直接連接。


  ④. 臥式容器下部的管道如果考慮人員通行,管道距操作面的凈空高度不應小于2.2m。


  ⑤. 不銹鋼容器底部管道沿地面敷設時,管道低點排液口距地面的凈距不應小于150mm。

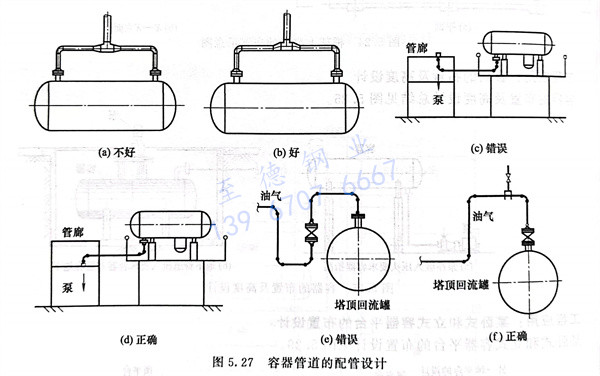

  ⑥. 不銹鋼容器管道配管設計應滿足工藝要求。例如,入口管道避免出現袋形;有無坡度等要求。如圖5.27(a)、(b)所示,為使停工時管內不積液,應采用底平的異徑管。如圖5.27(c)、(d)所示,回流油罐進泵管線不得出現下袋形,防止氣阻和汽蝕,防止泵抽空。如圖5.27所示,初餾和常壓塔頂回流罐的通往燃料氣的管線,其切斷閥應靠近設備管口,管線不得出現袋形,以免積液影響罐內壓力,在管線的高點設放空閥。




 ⑦. 優先考慮臥式容器的大口徑不銹鋼管道,然后考慮其他管道,考慮支承,美觀地敷設。


  ⑧. 不銹鋼管道可在容器本體上設置支架。


  ⑨. 從立式容器上部管口下來的管道和大口徑不銹鋼管道應優先配置。


  ⑩. 不銹鋼容器安全閥的配管設計


     a. 按照TSG R0004《固定式壓力容器安全技術監察規程》規定:壓力容器安全閥應當豎直安裝在壓力容器液面以上氣相空間部分,或者裝設在與壓力容器氣相空間相連的管道上;壓力容器與安全閥之間的連接管和管件的通孔,其截面積不得小于安全閥的進口截面積,其接管應當盡量短而直;壓力容器一個連接口上裝設兩個或者兩個以上安全閥時,則該連接口入口的截面積,應當至少等于這些安全閥的進口截面積總和;安全閥與壓力容器之間一般不宜裝設截止閥門;為實現安全閥的在線校驗,可在安全閥與壓力容器之間裝設爆破片裝置;對于盛裝毒性程度為極度、高度、中度危害介質,易燃介質,腐蝕、黏性介質或者貴重介質的壓力容器,為便于安全閥的清洗與更換,經過使用單位主管壓力容器安全技術負責人批準,并且制定可靠的防范措施,方可在安全閥(爆破片裝置)與壓力容器之間裝設截止閥門,壓力容器正常運行期間截止閥門必須保證全開(加鉛封或者鎖定),截止閥門的結構和通徑不得妨礙安全閥的安全閥的安全泄放。


     b. 不銹鋼容器安全閥設計安裝位置靠近容器的主管位置,遠距離設置時,要進行壓降核算。


     c. 安全閥跳動時,產生推力,應設計抗推力的支架。


     d. 排向大氣的噴出管口肘部設置淚孔,以便于液體和雨水排出。排放不要朝向通道口。


     e. 多個安全閥相鄰安裝時,排出管采用集合管形式。

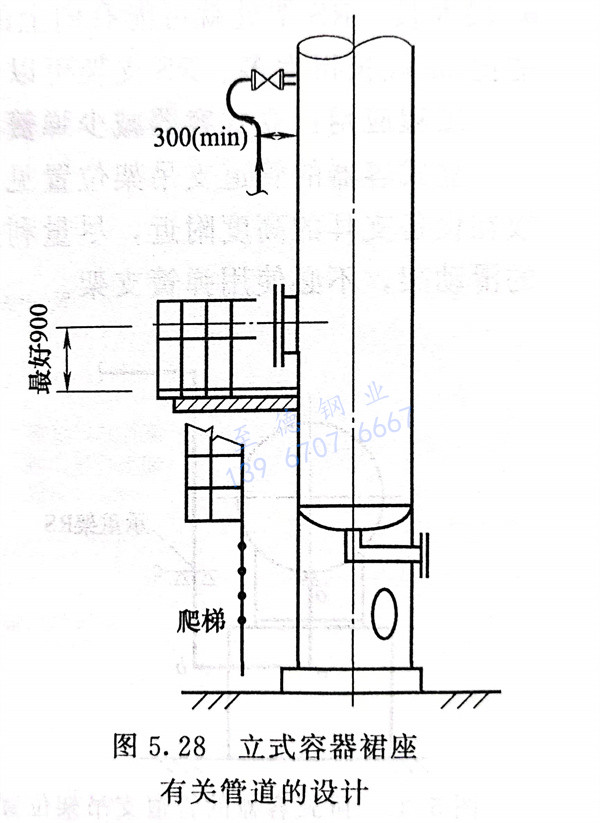

  ?. 立式容器若采用裙座式支撐,容器底部的所有管口應采用管線把接口法蘭引到裙座外側,裙座內不得安裝法蘭和閥門等,見圖5.28。




  ?. 受熱作用的管道應考慮其柔性要求。例如,與離心壓縮機相接的管道;儀表用的較長連接管。


  ?. 產生振動的管道應對支架進行加固。
