①. 卸料口在反應器正下方時,反應器安裝高度應能使催化劑的運輸車輛進入反應器下方,且凈空高度不宜小于3m。
②. 卸料口伸出反應器底座外,且允許催化劑就地卸出時,卸料口的凈空高度不宜低于1.2m。
③. 如廢催化劑結塊需要處理,安裝高度應滿足廢催化劑的粉碎、過篩和操作的要求。

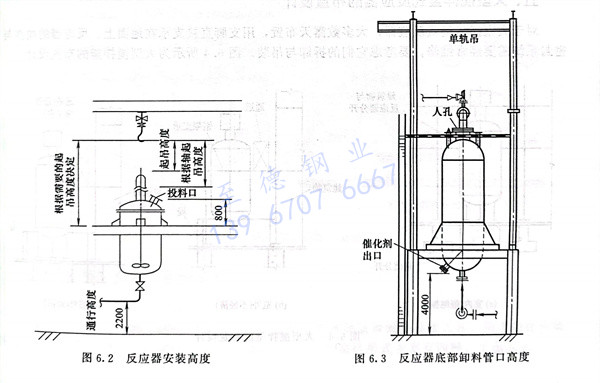

④. 反應器安裝高度(圖6.2)還需考慮以下因素。
a. 反應器進、出時對建筑物高度的要求。
b. 在攪拌器正上方裝單軌吊時,電動機和攪拌軸的起吊高度。
c. 反應器頂部物料的投入高度和人孔高度離平臺最好為800mm左右,若人孔在反應器側面,則人孔中心線距平臺面最佳距離為900mm,最小為450mm。
d. 從反應器底接出的管子應不妨礙人員通行。
e. 液面計的位置必須考慮梁的位置。
f. 當振動卸料器用螺栓固定在反應器底部卸料管口上時,卸料管口至地坪的高度應為4m,見圖6.3。
