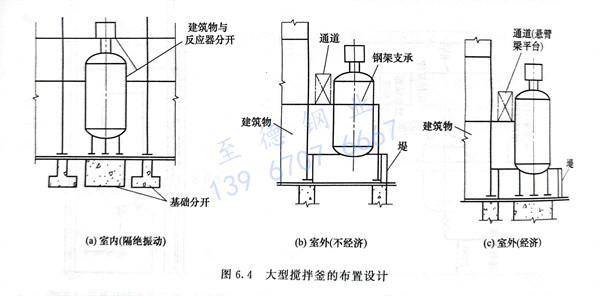

對于大型攪拌釜式反應器，大多數露天布置，用支腳直接支承在地面上。反應器的攪拌與密封系統需要經常維修，要考慮它們的拆卸與吊裝。圖6.4所示為大型攪拌釜的布置設計。
對于大型攪拌釜式反應器，大多數露天布置，用支腳直接支承在地面上。反應器的攪拌與密封系統需要經常維修，要考慮它們的拆卸與吊裝。圖6.4所示為大型攪拌釜的布置設計。

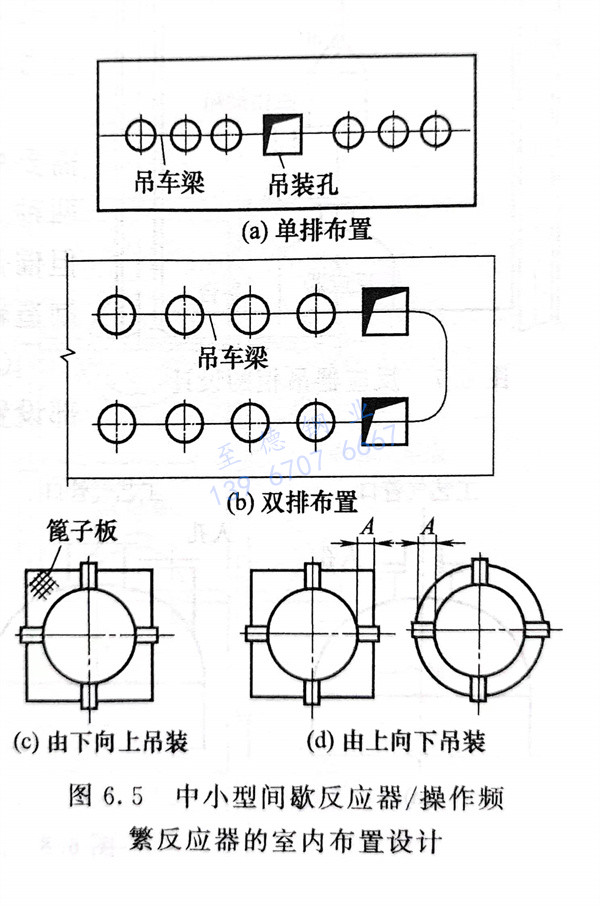

對于中小型間歇反應器／操作頻繁反應器，一般布置在室內，用罐耳懸掛在樓板的設備孔中，可以成單排、雙排或多排布置，見圖6.5。

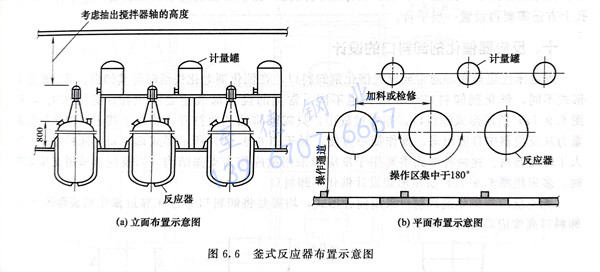

釜式反應器的布置設計如圖6.6所示。
