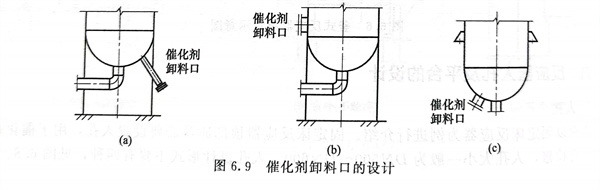

固定床反應器底部通常要設置催化劑卸料口，在催化劑老化失活時將其卸出。反應器支撐形式不同，催化劑卸料口設計形式也不同。常見的設計形式主要有三種，見圖6.9。對于圖6.9（a）所示形式卸料口，卸料過程中，只需要將法蘭蓋打開，將塞子拔出，催化劑依靠重力從反應器中自流出來，操作簡單方便。對于圖6.9（b）所示形式卸料口，卸料過程需要人工輔助卸料。這兩種形式主要用于反應器采用裙座作為支撐結構。當反應器采用支耳支撐時，多采用圖6.9（c）所示形式設計催化劑卸料口。
無論反應器催化劑卸料口采用何種形式，均需要將卸料口布置在靠近催化劑裝卸區一側，卸料口高度應滿足規范要求。
