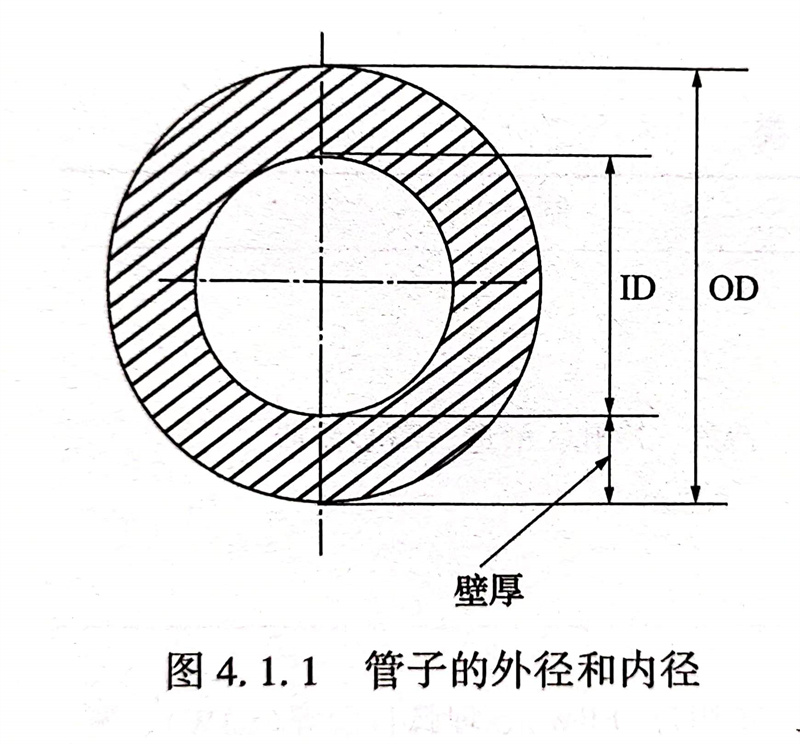

1. 表示鋼管尺寸((iron pipe size,IPS)的方式也有不同的分類:公稱直徑(nominal di-ameter/diameter nominal,DN)、外徑(outside diameter(OD))和內徑(inside diameter,ID)。如圖4.1.1所示。
2. 公稱直徑(DN)
又稱平均外徑(mean outsidediameter),表示管子、管件等管道器材元件的名義上的直徑。金屬管的管壁很薄,管外徑與管內徑相差無幾,所以取管的外徑與管的內徑之平均值當作管徑稱呼。同一公稱直徑的管子采用不同的標準體系,外徑則可能有差異。對于同一標準、公稱壓力和公稱直徑相同的管子和法蘭是相同的連接尺寸。公稱直徑的單位,美國采用英寸,中國采用毫米,日本則并列兩種單位。公稱直徑標記示例:
我國目前還沒有配管用鋼管尺寸系列(公稱直徑、外徑、壁厚)的國家標準,只有鋼管的生產標準尺寸系列(只有外徑、壁厚兩個系列),而現行配管用鋼管的行業標準除了公稱直徑外,外徑系列、壁厚系列不完全相同。公稱直徑是用以表示管道系統中除用外徑表示的組成件以外的所有組成件通用的一個尺寸數字。在一般情況下,是一個完整的數字,與組成件的真實尺寸接近,但不相等。
國際上通常把鋼管的公稱尺寸稱為公稱直徑,而不稱為公稱通徑,主要是因為對于直徑≥350mm(14in)的管子的公稱直徑是指其外徑而不是其內徑。但對于螺紋連接的管子及管件,因其內徑往往與公稱直徑接近,亦可稱為公稱通徑。
3. 公稱管徑(nominal pipe size,NPS)

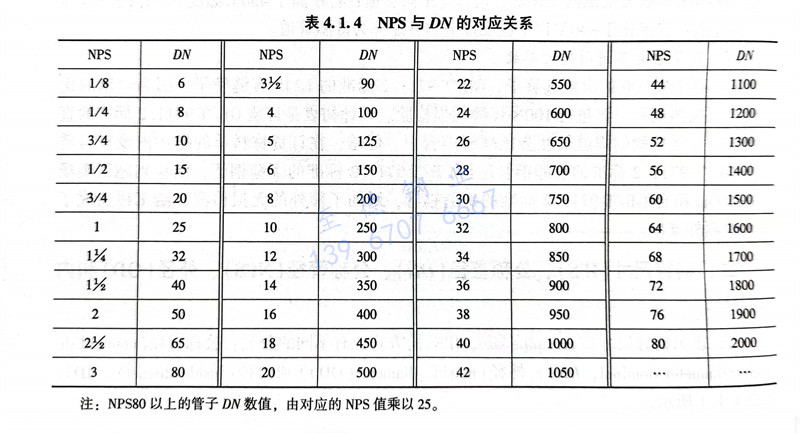

是北美用于管道尺寸標準體系之一。其管道尺寸用以英寸單位的NPS和管表號(用Sched.或Sch.)表示。與NPT(national pipe thread)的簡稱來源相混淆有關,NPS常被錯誤地叫作美國國家管道尺寸(national pipe size)。NPS與DN的對應關系見表4.1.4。
4. 公稱直徑DN與NB的關系
單位有公制及英制的區分,所以有下列的稱呼方法:以公制為基準,稱DN(nominal diameter),是公制(metric unit);以英制為基準稱NB(nominal bore)。例如:鍍鋅鋼管DN50,Sch20;鍍鋅鋼管NB2,Sch20。外徑與DN、NB的關系見表4.1.5。

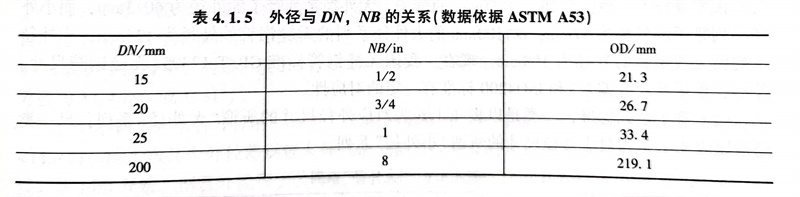

表4.1.5 外徑與DN,NB的關系(數據依據ASTM A53)
5. GB/T 1047《管道元件DN(公稱尺寸)的定義和選用》
DN:用于管道系統元件的字母和數字組合的尺寸標識。它由字母DN和后跟無因次的整數數字組成。這個數字與端部連接件的孔徑或外徑(用mm表示)等特征尺寸直接相關。(注1:除在相關標準中另有規定,字母DN后面的數字不代表測量值,也不能用于計算目的。注2:采用DN標識系統的那些標準,應給出DN與管道元件的尺寸的關系,例如DN/OD或DN/ID。)
GB/T1047《管道元件DN(公稱尺寸)的定義和選用》
DN系列
優先選用的DN數值如下:
DN6 DN100 DN700 DN2200
DN8 DN125 DN800 DN2400
DN10 DN150 DN900 DN2600
DN15 DN200 DN1000 DN2800
DN20 DN250 DN1100 DN3000
DN25 DN300 DN1200 DN3200
DN32 DN350 DN1400 DN3400
DN40 DN400 DN1500 DN3600
DN50 DN450 DN1600 DN3800
DN65 DN500 DN1800 DN4000
DN80 DN600 DN2000
6. SH/T 3059《石油化工管道設計器材選用規范》管子公稱直徑DN系列,應按以下系列優先選用:15,20,25,40,50,80,100, 150,200,250,300,350,400,450,500,600,700,800,900,1000mm。公稱直徑大于1000mm時,宜按200mm遞增。
7. ASME標準的管子尺寸要求:①. ASME B36.10M焊接和無縫鍛鋼管(NPS 1/8~NPS80);②. ASME B36.19M不銹鋼鋼管(NPS1/8~NPS30)。
