1. 聚丙烯是一種聚合烯烴，比水輕。熔化溫度為165℃±5℃，推薦使用溫度小于120℃。低溫性能比PVC還差。線脹系數(shù)常溫下比PVC大一倍。熱收縮率比PVC小。傳熱性很差（添加石墨可改善導(dǎo)熱性能）。短時抗拉強(qiáng)度為30～38MPa，隨溫度升高而下降。彈性模量不到PVC的一半?？箾_擊強(qiáng)度不高。延伸率20℃下為12％。長期抗拉強(qiáng)度較低，其蠕變現(xiàn)象比PVC更嚴(yán)重，其蠕變極限為16 MPa。PP有很好的加工性能，它可以機(jī)加工、熱成型、焊接和消除應(yīng)力退火處理。

 2. 聚丙烯管道具有優(yōu)良的耐化學(xué)藥品性，對于有機(jī)酸、堿或鹽類溶液（氧化性除外）幾乎溫度高到100℃而無破壞。例如在100℃以下的濃磷酸、40％硫酸、濃鹽酸及鹽類溶液中均可使用。但對于發(fā)煙硫酸、濃硝酸和氯磺酸等強(qiáng)氧化性酸，即使在室溫下也不能使用。對于含有活性氯的次氯酸鹽，過氧化氫以及鉻酸等氧化性介質(zhì)，也只能用于低濃度和低溫度的情況。對于羧酸（濃酗酸與丙酸除外）仍有較好的耐蝕性。酚類、酮類等介質(zhì)對其無溶脹作用，烷烴特別是鹵代烴則能引起溶脹。溫度在80℃以上時，芳香烴對其有溶解作用。在100℃以下時，乙醇、乙二醇、丙三醇都可使用。

 3. 聚丙烯性質(zhì)與高密度PE相似，但是它比PE更堅(jiān)硬，并具有更高的抗溫能力和更輕的重量，但其韌性差。在耐化學(xué)性和熱可熔性方面與PE也相似。和PE一樣，PP通過承插熔接、對接熔接和電熔化與其自身相連接。因其更高的硬度和更好的抗高溫性和一些性質(zhì)的優(yōu)點(diǎn)，PP超過PE，常常優(yōu)先選用，如用于地下管道和熱流體的輸送。PP比ABS或PVC提供了更好的溶劑阻力，排水管主要采用PP。

 4. 石化標(biāo)準(zhǔn)聚丙烯管和管件。

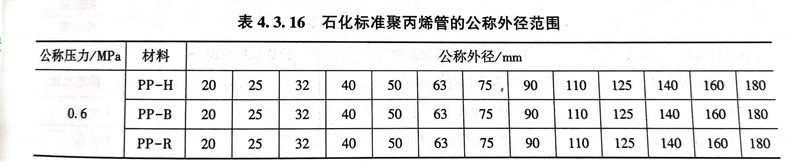

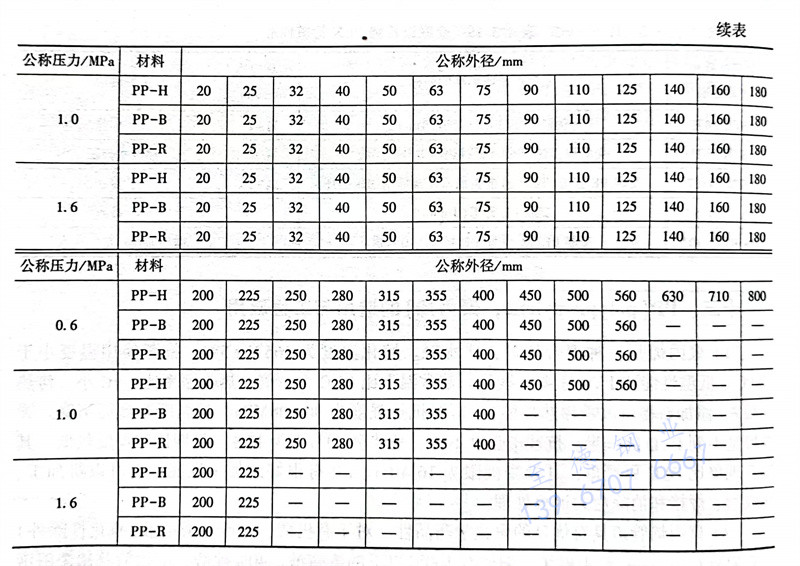

   ①. 聚丙烯管的直徑以公稱外徑表示，均聚聚丙烯管（PP-H）、嵌段共聚聚丙烯管（PP-B）和無規(guī)共聚聚丙烯管（PP-R）的公稱外徑范圍見表4.3.16。

   ②. 聚丙烯管的長度為4m、6m或者根據(jù)設(shè)計(jì)要求確定。

   ③. 聚丙烯管的性能及檢驗(yàn)要求應(yīng)符合ISO 15494的要求。

 5. 石化標(biāo)準(zhǔn)增強(qiáng)聚丙烯管和管件。

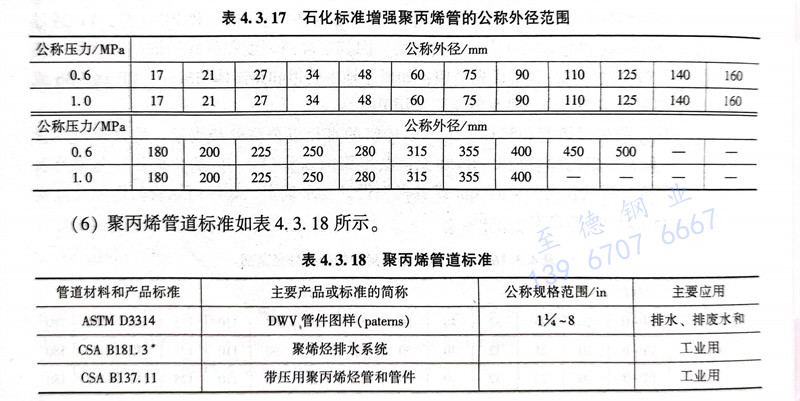

   ①. 增強(qiáng)聚丙烯管（FRPP）的直徑以公稱外徑表示，公稱外徑范圍見表4.3.17。

   ②. 增強(qiáng)聚丙烯管的長度為4m、6m或者根據(jù)設(shè)計(jì)要求確定。

   ③. 聚丙烯管的性能及檢驗(yàn)要求應(yīng)符合HG20539的要求。

  增強(qiáng)聚丙烯管（FRPP）是以短切玻璃纖維內(nèi)增強(qiáng)聚丙烯為原料擠出成型的管道，具有輕質(zhì)高強(qiáng)、耐腐蝕性好、成型方便、致密性好、價格低（與FRP管相比，為其價格的一半）等特點(diǎn)。使用溫度不高于120℃，使用壓力不大于1.0MPa。

 聚丙烯管道標(biāo)準(zhǔn)如表 4.3.18 所示
