給排水系統的合理設置及給排水管道的管材、防腐、閥門等的合理選擇，防止了地下水和土壤受到污染，保證了石油化工企業安全運行。埋地給排水管道用的管材應根據內水壓力、流量、環境介質及管材材質等綜合因素確定。

 1. 給排水系統

  石化給排水系統一般可分為給水系統和排水系統。給水系統包括生活給水、生產給水、循環水、消防水及回用水系統。排水系統可分為含油污水系統、生產污水系統、清凈雨水系統、生活污水系統等。

   ①. 含油污水系統主要排放各生產裝置、輔助設施排出的含油污水，含油污水通過排污井或漏斗收集，重力流進入隔油池，預處理后由泵提升至廠區內污水處理場處理達標后排放。裝置污染區15min 前的初期雨水也進入含油污水系統。

   ②. 生產污水系統主要排放裝置污染區15min以后的后期雨水，通過明溝收集進入生產污水系統，經泵加壓提升至污水處理場處理達標后排放。

   ③. 清凈雨水系統為廠區道路雨水，通過管道收集后進入雨水調峰池，經監測無污染后可直接外排或處理后再利用。

   ④. 生活污水系統來自廁所、食堂、浴室生活污水，經化糞池后壓力排往污水處理場的生化池。生活污水需單獨收集，個別生活污水需排入生產污水、含油污水系統時，在接入前需設水封設施，以防止生產污水系統的有害氣體竄入生活設施。

 2. 管材選用

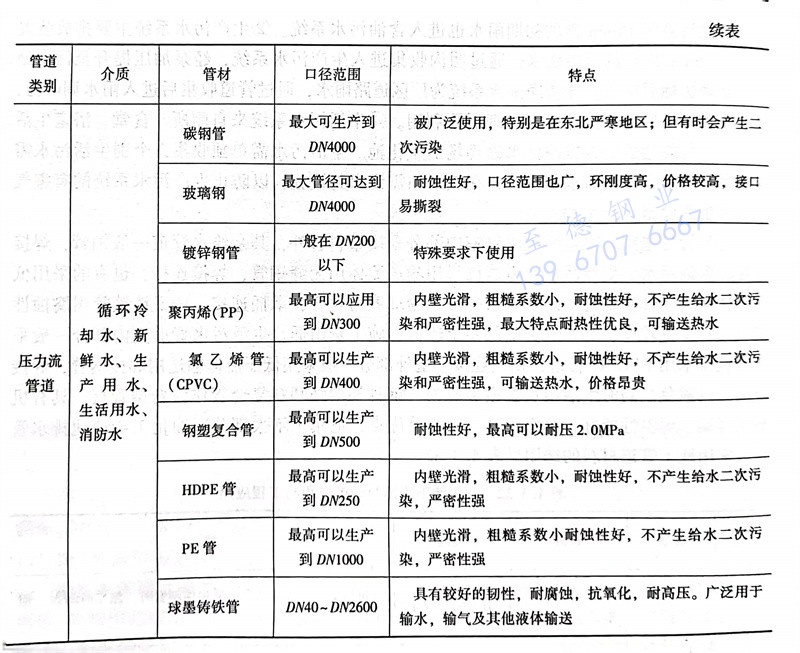

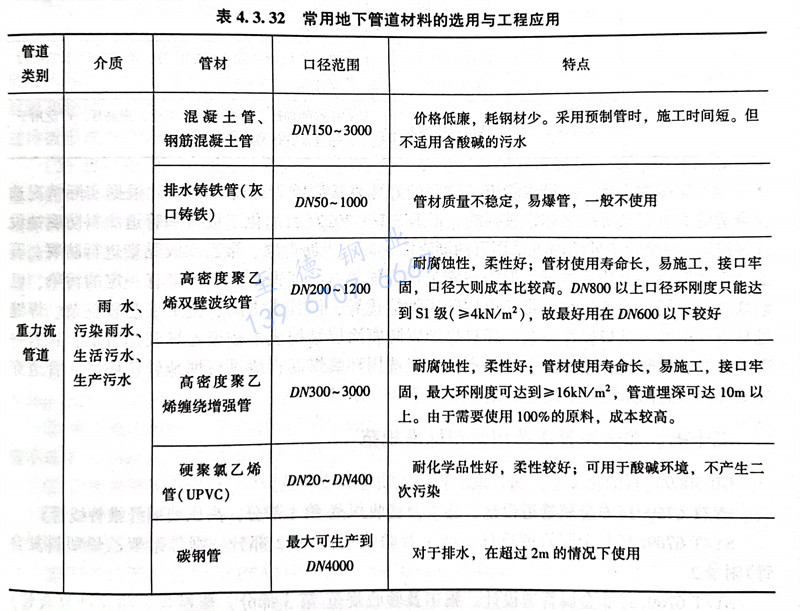

  除生活給水管室內部分采用塑料管外，其余給水管道一般鋼管，焊接連接。含油污水、生產污水管道建議采用輸送流體用無縫鋼管，焊接連接，也有的采用低壓流體輸送用焊接鋼管。雨水管道一般采用球磨鑄鐵管，承插連接。球墨鑄鐵管耐腐蝕性能較強、管壁較厚、對管道基礎的要求較低、施工費用低。生活污水管道室內部分一般采用建筑排水用PVC-U管道，粘接連接；室外部分一般采用低壓流體輸送用焊接鋼管，焊接連接，以避免過路時生活污水管道被壓損。鋼骨架增強塑料復合管作為新型管材，具有機械強度高、耐溫性能好、雙面防腐、節能等優點，適用于絕大部分石油化工給埋地排水管道。常用地下管道材料的選用見表4.3.32。

 3. 防腐蝕設計

  給排水管道外防腐的好壞直接影響管道壽命，因此根據實際情況選擇合適防腐方案及等級是非常重要的。根據SH／T 3022《石油化工設備和管道涂料防腐蝕設計標準》，埋地管道外防腐可采用石油瀝青漆、環氧煤瀝青漆、聚乙烯膠黏帶進行防腐。石油瀝青防腐涂層結構成本低，但需在施工現場加熱石油瀝青，且對環境有一定的污染，已漸漸淡出市場。聚乙烯膠黏帶防腐層防腐性能優異，但其成本高、施工工藝較復雜、焊縫處易形成空鼓、補口操作復雜。環氧煤瀝青防腐涂層結構成本較聚乙烯膠黏帶低，具有一次成膜厚、耐酸堿、施工簡單等優點，一般選用環氧煤瀝青漆進行埋地管道防腐。管道穿井壁處需設置防水套管，防止管道泄漏。
