一、彎頭的分類


1. 以材質劃分:


     ①. 碳鋼:ASTM A234(中、高溫用鍛制碳鋼和合金鋼管道配件)WPB、WPC;


     ②. 合金:ASTM A234 WP1、WP12、WP11、WP22、WP5、WP 91、WP911;


     ③. 不銹鋼:ASTM A403(鍛制奧氏體不銹鋼管配件)WP304、304L、304H、304LN、304N,ASTMA403 WP 316、316L、316H、316LN、316N、316Ti,ASTM A403 WP321、321H,ASTMA403 WP 347、347H;


     ④. 高性能鋼:ASTM A860(鍛制高強度低合金鋼對焊配件)WPHY 42、46、52、60、65、70;


     ⑤. 鑄鋼,合金鋼,不銹鋼,銅,鋁合金,塑料,氬硌瀝,PVC(聚氯乙烯),PPR、RFPP(增強聚丙烯)等。


 2. 以制作方法劃分可分為推制、壓制、鍛制、鑄造等。


 3. 以制造標準劃分可分為國標、化標、美標、電標、船標、水標、德標、日標、俄標等。


 4. 按它的曲率半徑來分:可分為長半徑彎頭和短半徑彎頭。長半徑彎頭指它的曲率半徑等于1.5倍管子的外徑,即R=1.5D;短半徑彎頭指它的曲率半徑等于管子外徑,即R=1.0DD為彎頭直徑,R為曲率半徑)。


 5. 若按壓力等級來分:大約有17種,和美國的管子標準是相同的,有:Sch5S、Sch10S、Sch10、Sch20、Sch30、Sch40S、STD、Sch40、Sch60、Sch80S、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS;其中最常用的是STD和XS2種。


 6. 按照不同形狀用途可以分為:對焊彎頭、承插彎頭、法蘭彎頭、溝槽式彎頭、卡套式彎頭、雙承彎頭、異徑彎頭、呆座彎頭、內外牙彎頭、沖壓彎頭、推制彎頭、內絲彎頭等。



二、彎頭的選用


 1. 彎頭常用于管道的彎曲部位,用以改變管道的走向,常用的有45°彎頭和90°彎頭。


 2. 長半徑彎頭(long radiusdius elbow)(R=1.5DN):一般情況下,應優先采用。


 3. 短半徑彎頭(hort radiusis elbow)(R=1.0DN):多用于尺寸受限制的場合。其最高工作壓力不宜超過同規格長半徑彎頭的0.8倍短半徑彎頭,通常用在管系安裝位置較緊湊的場合,或者為了降低成本的場合。


 4. 斜接彎頭(mitered elbow)是用普通鋼管切成,用于大直徑的管線比彎頭便宜,用于小直徑管線則較貴,并且有其他缺點,但在斜接管中壓力降低比彎頭大,故斜接管一般用于低壓大口徑管線。通常用于低壓(設計壓力2.0MPa)、水以及類似流體介質條件比較緩和的大尺寸管道上,當斜接彎頭的單節變方向角大于45°時,不宜用于有毒、可燃介質管道,或承受振動、壓力脈動及由于溫度變化產生交變載荷的管道上。


5. 彎管(R=nDN):用于緩和介質在拐彎處的沖刷和動能,可用到R=3DN 6DN、10DN、20DN。


6. 推制彎頭和擠壓彎頭:常用于介質條件比較苛刻的中小尺寸管道上。


7. 焊制斜接彎頭:常用于介質條件比較緩和的大尺寸管道上,同時要求其彎曲半徑不宜小于其公稱直徑的1.5倍。


8. 其他,例如:180°彎頭,內外螺紋彎頭,活接頭彎頭等。

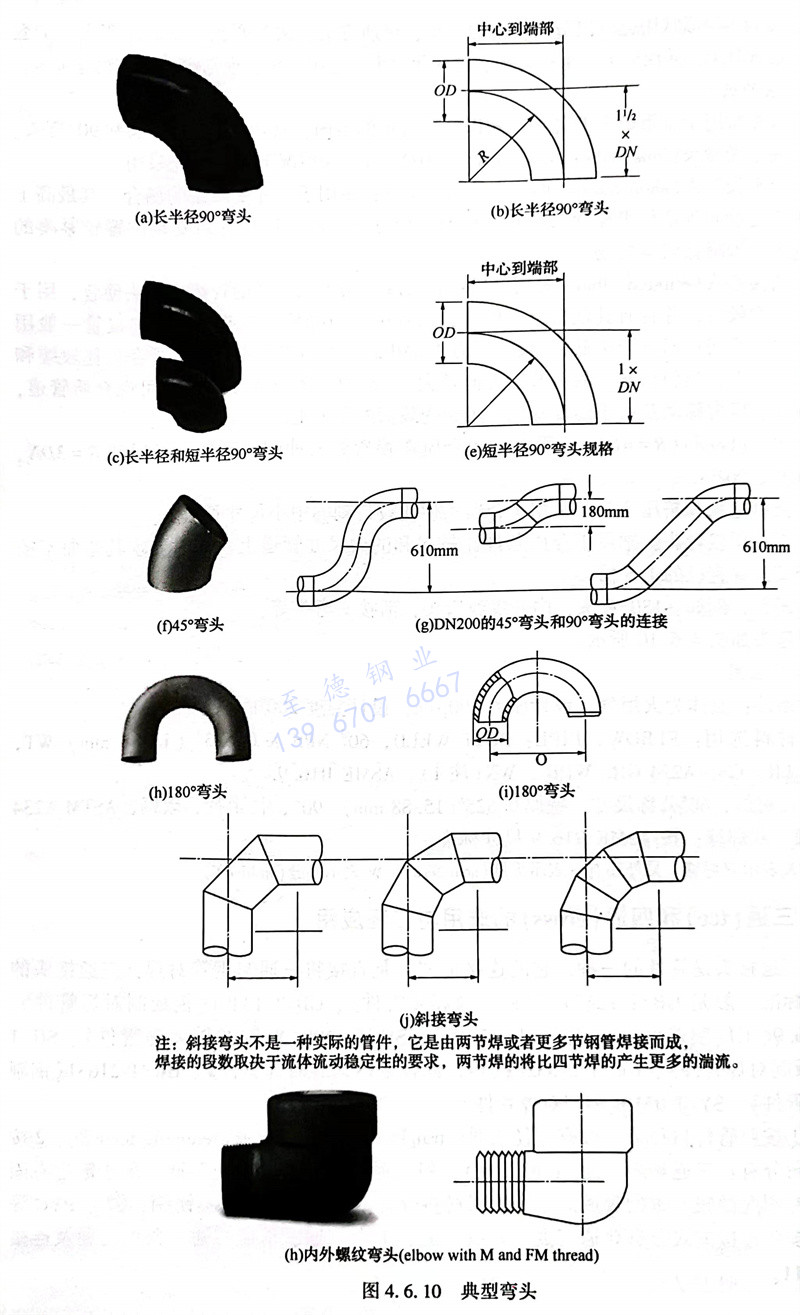

 典型彎頭如圖4.6.10所示。


圖 10.jpg


三、工程應用


  設計條件:流體為火炬氣,設計壓力100psig,設計溫度200F。


  彎頭材料選用:ELBOW,PIPE:BUTT WELD,60"NPS X 0.625”(15.88 mm)WT,90 DEG,LR,CS,A234 GR.WPB,WX(注1),ASME B16.9.


  彎頭,對焊,60"公稱尺寸,壁厚0.625"(15.88mm),90°,長半徑,碳鋼,ASTM A234WPB等級,雙焊縫,按ASME B16.9尺寸標準。


  注:WX表示雙焊縫。另外還有S表示無縫(seamless),W表示有縫。
