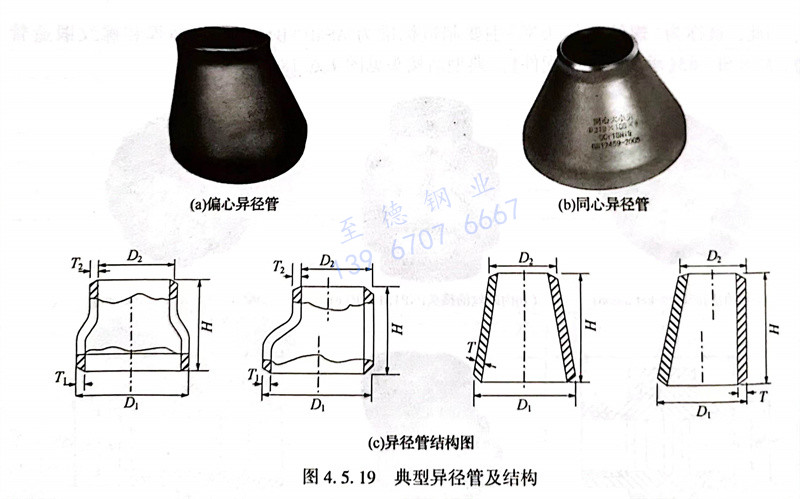

異徑管又稱大小頭，用于兩種不同管徑的連接，分為同心異徑管（同心大小頭）（concentric reducer）和偏心異徑管（偏心大小頭）（eccentric reducer）。典型異徑管見圖4.5.19。

 1. 生產工藝：

    ①. 異徑管的質量應符合現行國家標準GB/T 12459《鋼制對焊無縫管件》及GB/T 13401《鋼板制對焊管件》的規定。異徑管的材質執行SY／T 5037、GB／T 9711、GB／T 8163、ASTM A106／A53 GRB，API 5L、ASTM A105、ASTM A234、DIN德國標準及客戶要求標準。

   ②. 無縫異徑管的制作：異徑管（大小頭）是用于管道變徑處的一種管件。通常采用的成形工藝為縮徑壓制、擴徑壓制或縮徑加擴徑壓制，對某些規格的異徑管也可采用沖壓成形?？s徑／擴徑成形異徑管的縮徑成形工藝是將與異徑管大端直徑相等的管坯放入成形模中，通過沿管坯軸向方向的壓制，使金屬沿模腔運動并收縮成形。根據異徑管變徑的大小，分為一次壓制成形或多次壓制成形。

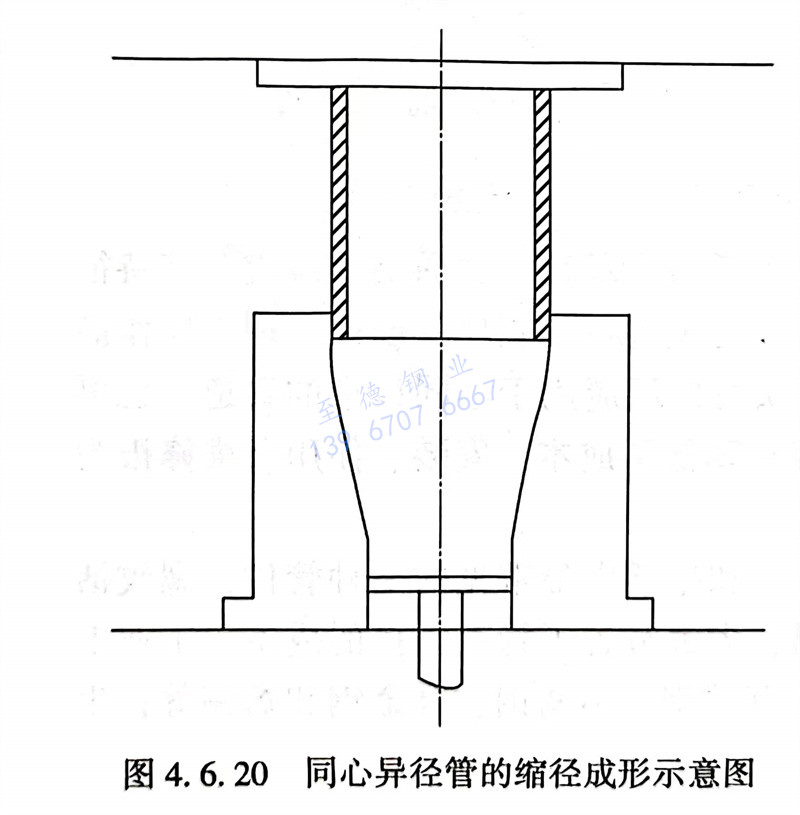

  圖4.5.20為同心異徑管的縮徑成形示意圖。

    a. 擴徑成形是采用小于異徑管大端直徑的管坯，用內沖模沿管坯內徑擴徑成形。擴徑工藝主要解決變徑偏大的異徑管不易通過縮徑成形的問題，有時根據材料和產品成形需要，將擴徑與縮徑的方法合并使用。在縮徑或擴徑變形壓制過程中，根據不同材料和變徑情況，確定采用冷壓或熱壓。通常情況下，盡量采用冷壓，但對多次變徑而引起嚴重的加工硬化的情況、壁厚偏厚的情況或合金鋼的材料宜采用熱壓。

    b. 沖壓成形。除使用鋼管為原料生產異徑管外，對部分規格的異徑管還可用鋼板采用沖壓成形工藝進行生產。拉伸所使用的沖模形狀參照異徑管內表面尺寸設計，用沖模將下料后的鋼板沖壓拉伸成形。

 2. 異徑管的選用：

   ①. 相對于支管連接件而言，異徑管的選擇就沒有那么復雜了。同樣根據等強度的原則，異徑管應采用與所連接的管子相同的管子表號。是選擇同心異徑管還是偏心異徑管，應根據工藝流程和配管布置的要求而定。

   ②. 通常情況下，對于DN≥50mm的管道上的異徑管，多采用對焊異徑管，而對于DN≤40mm的管道，則采用承插焊異徑管箍。但對于鍍鋅管道上的異徑管則要采用螺紋連接形式。

 3. 異徑管件公稱通徑的表示方法：

   對于異徑彎頭和異徑雙接口管箍，首先給出大端的公稱通徑，然后為小端的公稱通徑。

 4. 異徑管壁厚的表示：

    ①. 綜合材料表（material bulk list）的時候，常發現有些設計人員對于異徑管的壁厚不表示出來。比如異徑管100×50，表示一下標準號GB 12459，材料20＃，壁厚一般不表示。開材料的時候不表示壁厚是錯誤的做法，這樣的材料表無法定貨。

   ②. 但對于如何表達異徑管的壁厚：

      a. 如有異徑管DN100和DN50，則各取各自的管道壁厚；如DN100為Sch20,50為Sch40，則可表示為100×50（Sch20×Sch40）。這樣的話兩段壁厚等級是不一樣的。

     b. 如果是取兩者壁厚較厚的一種，統一取Sch40。異徑管大小端壁厚是與相同表號（Sch）下管道的壁厚相對應的，采用與管道統一的表號即可。選用異徑管時按高表號管道選取，即選用Sch40。

     c. 至于該異徑管兩端管口不一樣厚，沒有任何必要去操心，這是制造廠的事，他們在生產過程中就是按照這個條件去加工管件的。表示該異徑管的方法：RC表示同心，RE表示偏心，（RC）DN100×50 20＃ GB／T 8163 BW GB／T 12459（B系列）SCH20（L）×SCH40（S）。

  ③. 同心／偏心異徑管的材料描述：大端公稱直徑x小端公稱直徑，材料，標準號，連接方式，系列號，大端管子表號x小端管子表號。

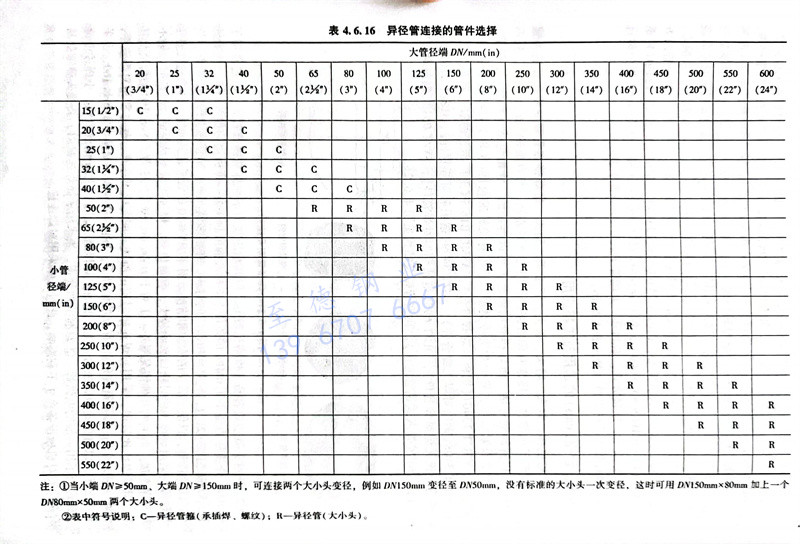

5. 異徑管連接的管件選擇見表4.6.16。
