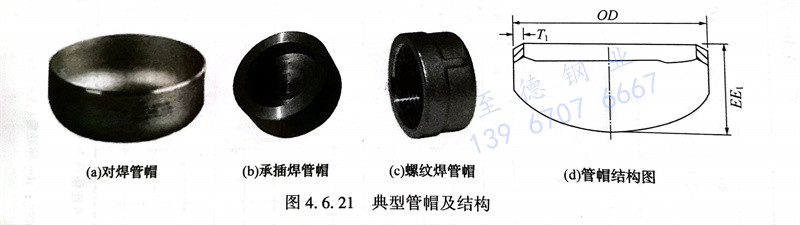

1. 管帽也稱:封頭、堵頭、蓋頭、管子蓋、悶頭,是焊接在管端或裝在管端外螺紋上以蓋堵管子的管件。用來封閉管路,作用與管堵相同。與盲板的形式相接近,只不過盲板是可以拆卸的封堵,而焊接管帽則是不可以拆卸的。管帽包括凸形管帽、錐殼、變徑段、平蓋及緊縮口、異徑封頭等類型。管帽有關標準包括:GB/T 12459《管件的種類和代號》,GB/T 13401《鋼板制對焊管件》,ASME B16.9《工廠制造的鍛軋制對焊管配件》,SH/T 3408《鋼制對焊無縫管件》,SH/T 3409《鋼板制對焊管件》,HG/T 21635《碳鋼、低合金鋼無縫對焊管件》,DL/T695《電站鋼制對焊管件》,SY/T 0510《鋼制對焊管件》,DIN2617《焊入式鋼管配件》。典型管帽及結構見圖4.6.21。


圖 21.jpg


 2. 平封頭制造較容易,價格也較低,但其承壓能力不如標準橢圓封頭,故它常用于DN≤100、介質壓力低于1.0MPa的條件下。標準橢圓封頭為一帶折邊的橢圓封頭,橢圓的內徑長短軸之比為2:1,它是應用最廣的封頭。在很多情況下,如管廊上的管子端部,管帽都由法蘭代替,以便于管子的吹掃和清洗。對于DN≤40的管子及其元件,因?yàn)樗谋诤褚话爿^薄,采用對焊連接時錯口影響較大,容易燒穿,焊接質量不易保證,故此時一般不采用對焊連接。但下列幾種情況例外:


   ①. 對于DN≤40、壁厚大于等于Sch.160的管道及其元件,其壁厚已比較厚,采用對焊連接時前面所述的問題已不存在,故也常用對焊連接;


   ②. 有縫隙腐蝕介質(如氫氟酸介質)存在的情況下,即使DN≤40、壁厚小于Sch. 160,也采用對焊連接,以避免縫隙腐蝕的發生,此時在焊接施工時常采用小焊絲直徑、小焊接電流的氬弧焊而不用一般的電弧焊;


   ③. 對潤滑油管道,當采用承插焊連接時,其接頭縫隙處易積存雜質而對機械設備產生不利影響,此時也應采用對焊連接。
