某裝置內主管廊

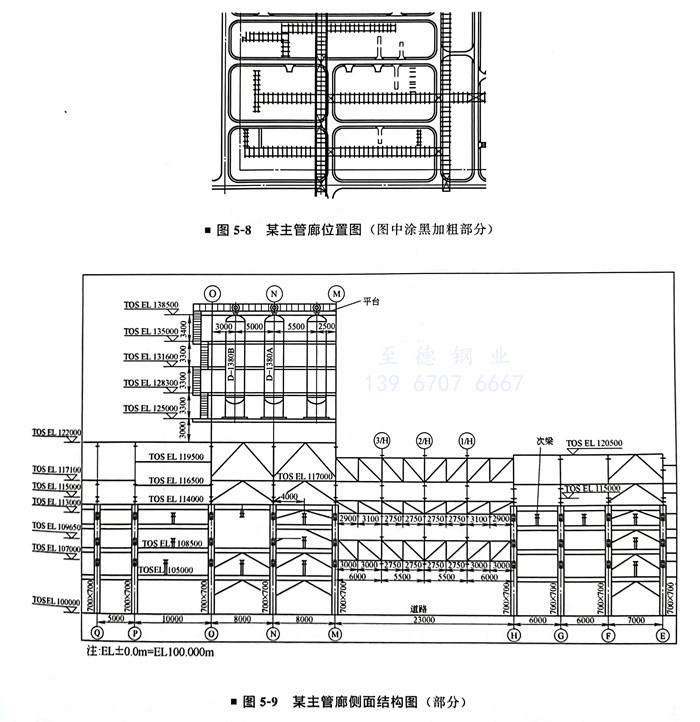

  某裝置內主管廊側面圖，管廊主體總長203m，寬13m，頂層標高22m，其中管廊上設備框架最高處距地標高38m。主管廊大約布置了兩千多條管線。圖5-8加粗部分為主管廊在整個裝置區內的位置，圖5-9是一小段主管廊結構側面結構圖。

  一些大、中型工程項目中，通常先根據工藝系統圖和裝置規劃圖，對需要占用管廊的管線、儀表電氣槽架和設備進行初步的布置研究，綜合考慮管廊的層數、層高和預留裕量等因素，最終確定最小管廊寬度。管廊橫斷面是兩個立柱的，寬度一般不超過10m，如果超過10m，管廊橫斷面宜采用三個立柱，如圖5-8中涂黑加粗部分的立管廊。如果管廊上布置空冷器，管廊寬度需考慮空冷器管束長度，具體要求見本書空冷器布置設計章節詳述。

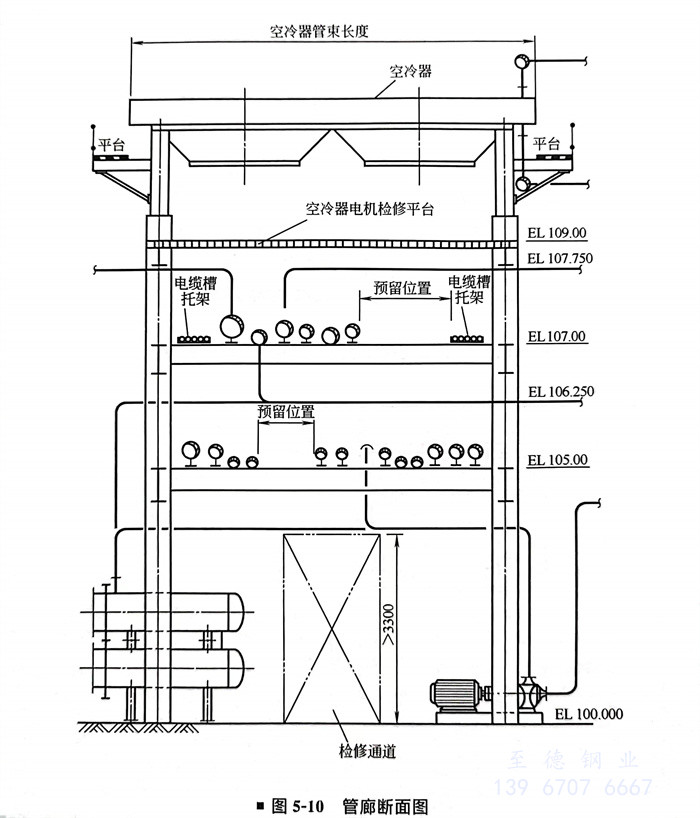

典型管廊斷面圖（圖5-10）

大型綜合管廊典型布置設計

  石化裝置大型綜合管廊不同于裝置小管廊，設計技術難度及工作量常常是整個工程裝置最大的之一。

  有的裝置內大型綜合管廊橫斷面有一百多根管線，平均口徑10＂左右，管廊下面布置了泵、臥罐、閥組、減溫減壓器、換熱器、分析小屋等設備實施，管廊側面布置了安全閥、消音器等設備，管廊頂部布置了空冷器、立式塔、安全閥、控制閥等設備。這種裝置內大型綜合管廊有的設計到約15m寬、40m高。

  有的煉化一體化裝置外大型綜合管廊橫斷面有200～300根管線，有的管廊寬度達50m左右、高度達40m左右。

  大型綜合管廊的跨距有的用9m，有的用12m或18m。有的全用混凝土的，有的全用鋼結構的，有的第1層用混凝土，以上層用的是鋼結構。不同的跨距、不同的結構形式對管道設計程序和整個工程項目的造價、進度影響很大，具體見《工業管道配管設計與工程應用》一書的詳述。

管廊頂部設備布置設計

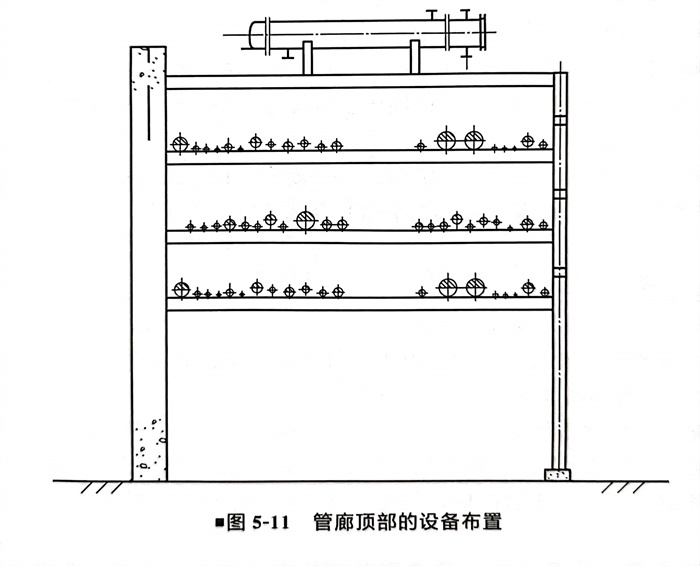

  管廊頂部常布置空冷器、換熱器、立式設備、安全閥等設備。圖5-11是管廊頂部臥式設備的布置示意圖。有的工程把約15m高的干燥塔布置在了管廊頂部。
