一、塔與其關聯設備的布置要求

  塔（Tower）與其關聯設備如進料加熱器，非明火加熱的重沸器、塔頂冷凝冷卻器、回流罐、塔底抽出泵等，宜按工藝流程順序，在不違反防火規范的條件下，盡可能靠近布置，必要時可形成一個獨立的操作系統，這樣便于操作管理。

二、塔的布置方式

  ①. 單排布置：一般情況下較多采用單排布置的方式，管廊的一側有兩個或兩個以上的塔或立式容器時，一般中心線對齊，如兩個或兩個以上的塔設置聯合平臺時，可以中心線對齊，也可以一邊切線對齊。

  ②. 非單排布置：對于直徑較小本體較高的塔，可以雙排布置或成三角形布置，這樣，可以利用平臺將塔聯系在一起提高其穩定性，但應注意平臺生根構件應采用可以滑動的導向節點以適應不同操作溫度的熱脹影響。

  ③. 框架式布置：對直徑DN≤1000mmm的塔還可以布置在框架內或框架的一邊，利用框架提高其穩定性。

三、沿管廊布置的塔應考慮的要求

  ①. 塔和管廊之間應布置管道，在背向管廊的一側應設置檢修通道和場地，塔的人孔、手孔朝向檢修區一側。

  ②. 塔和管廊的間距。

   a. 塔和管廊立柱之間沒有布置泵時，塔外壁與管廊立柱之間的距離，一般為3~5不宜小于3m，一般在此范圍內，設置調節閥組和排水管道與排水井等。國外某些公司的裝置設備布置中塔與管廊立柱間距也有小于3m的。

   b. 塔和管廊立柱之間布置泵時，可能泵的驅動機仍在管廊內，泵的進出口或其中之一在管廊立柱外，這時泵的基礎與塔外壁的間距，應按泵的操作、檢修和配管要求確定，一般情況下，不宜小于2.5m。

   c. 兩塔之間凈距不宜小于2.5m（按SH3011規定，HG 20546規定兩塔之間最小凈距為2.4m），以便敷設管道和設置平臺。如采用聯合基礎時也可小于2.5m。

四、塔的安裝高度

 塔的安裝高度應考慮以下各方面因素。

   ①. 對于利用塔的內壓或塔內流體重力將物料送往其他設備和管道時，應由其內壓和被送往設備或管道的壓力和高度來確定塔的高度。

   ②. 對于用泵抽吸塔底液體時，應由泵的需要汽蝕余量和吸入管道的壓力降來確定塔的高度。處于負壓狀態的塔，為了保證塔底泵的正常操作，最低液面應不低于10m。

   ③. 帶有非明火加熱的重沸器的塔，其安裝高度，應按塔和重沸器之間的相互關系和操作要求來確定。

   ④. 塔的安裝高度還應滿足底部管道安裝和操作的要求，且其基礎面一般宜高出地面0.2m。

   ⑤. 對于成組布置的塔采用聯合平臺時，有時平臺標高取齊有困難，可以調整個別塔的安裝高度，便于平臺標高取齊。

五、重沸器的布置

  ①. 明火加熱的重沸器與塔的間距，應按防火規范中加熱爐與塔的間距要求布置。

  ②. 用蒸汽或熱載體加熱的臥式重沸器應靠近塔布置，并與塔維持一定高差（由工藝設計確定），兩者之間的距離應滿足管道布置要求，重沸器管束的一端應有檢修場地和通道。

  ③. 立式熱虹吸式重沸器宜用塔作為支承布置在塔側，并與塔維持一定高差（由工藝設計確定），其上方應留有足夠的檢修空間。

  ④. 一座塔具有多臺并聯的立式重沸器時，重沸器的位置和安裝高度，除與塔維持一定高差之外，還應滿足布置進出口集合管的要求并便于操作和檢修。

六、塔布置的工程實例

小直徑塔和框架的聯合布置

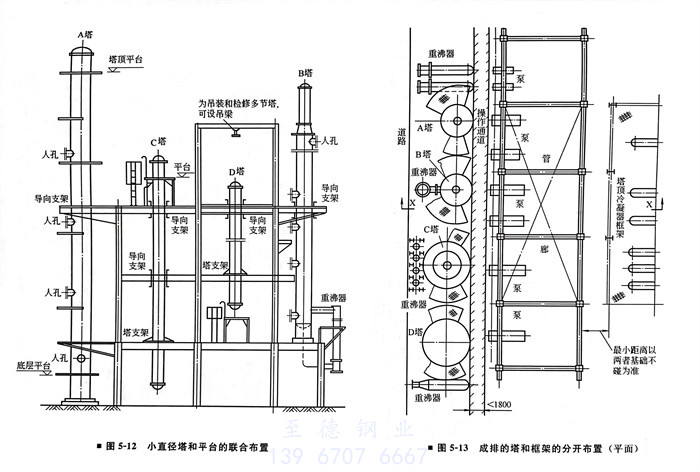

  圖5-12所示為一組小直徑塔和框架聯合布置。由于塔徑小，一般靠近框架或在框架內布置，便于設導向支架以增加塔的穩定性。B塔布置在框架的外側，有利于塔頂冷凝器的安裝和檢修，并可利用框架設置重沸器支架。D塔是分節塔，布置在框架內。在塔上方設置吊梁，便于安裝和檢修。除框架樓面外，根據需要在塔頂和塔底設了操作平臺。

成排的塔和框架的分開布置

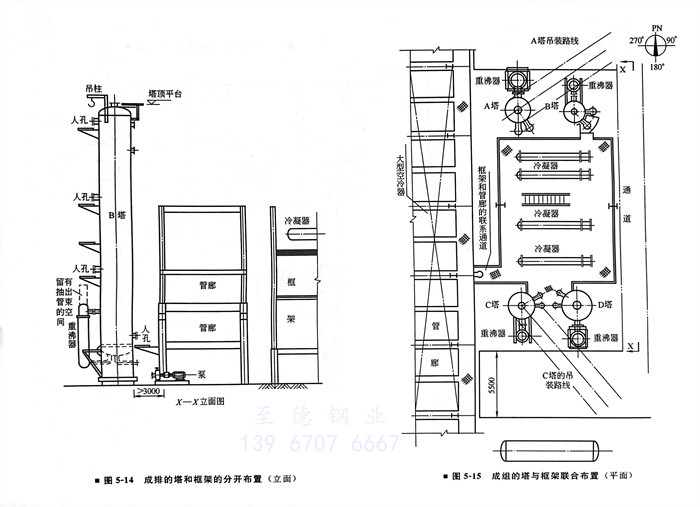

  圖5-13、圖5-14所示為成排的塔和框架分開布置。塔組合框架之間設置管廊，四個塔按塔外壁成一線成排布置。塔的回流泵、進料泵布置在管廊下靠近塔一側。塔頂冷凝器和回流罐等布置在框架上，聯系管道可利用管廊或管廊頂部加設支架支承。圖5-13中包含了重沸器的三種支承方式。

成組的塔與框架聯合布置

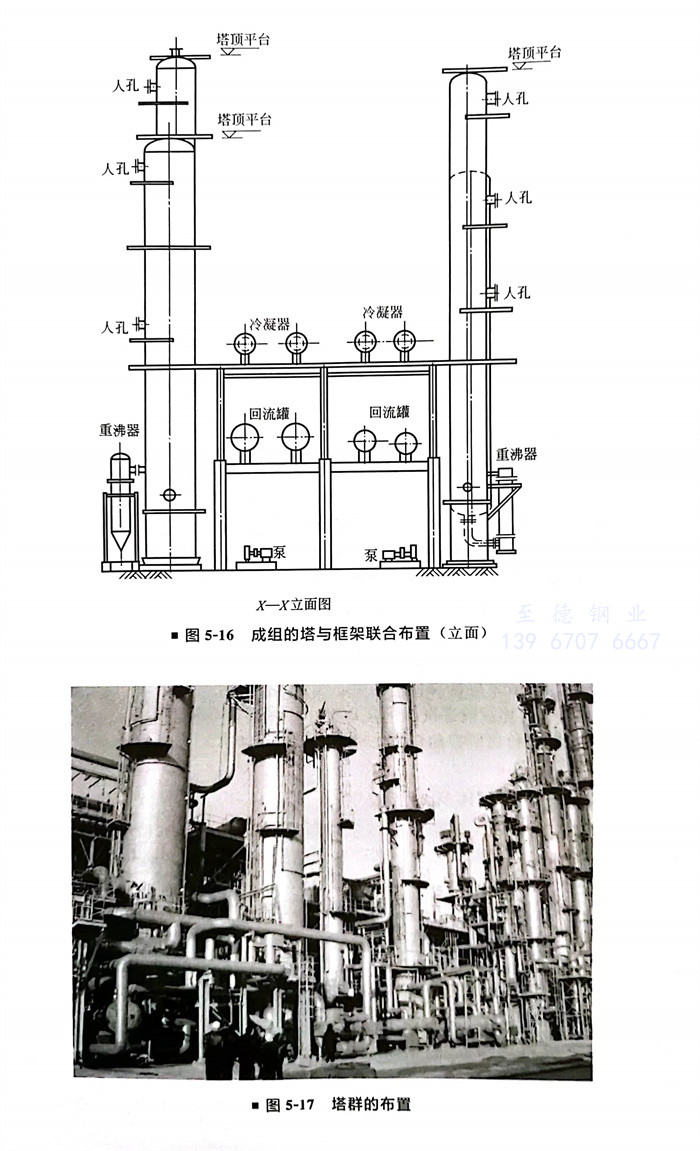

  圖5-15、圖5-16所示為成組的塔與框架聯合布置?？蚣芎退贾迷诠芾鹊囊粋?cè)，A塔、B塔和C塔、D塔為兩組塔，分別布置在框架的南北兩側，每組塔外壁取齊布置，并留有檢修空地，框架東側留有供吊車進出的通道，以便吊裝框架上的設備。塔平臺與相鄰框架平臺相連，便于操作與維修。圖5-15、圖5-16中包含了重沸器的兩種支承方式。

某塔群的布置（圖5-17）
